Ender3v2定制直驱热端结构组件

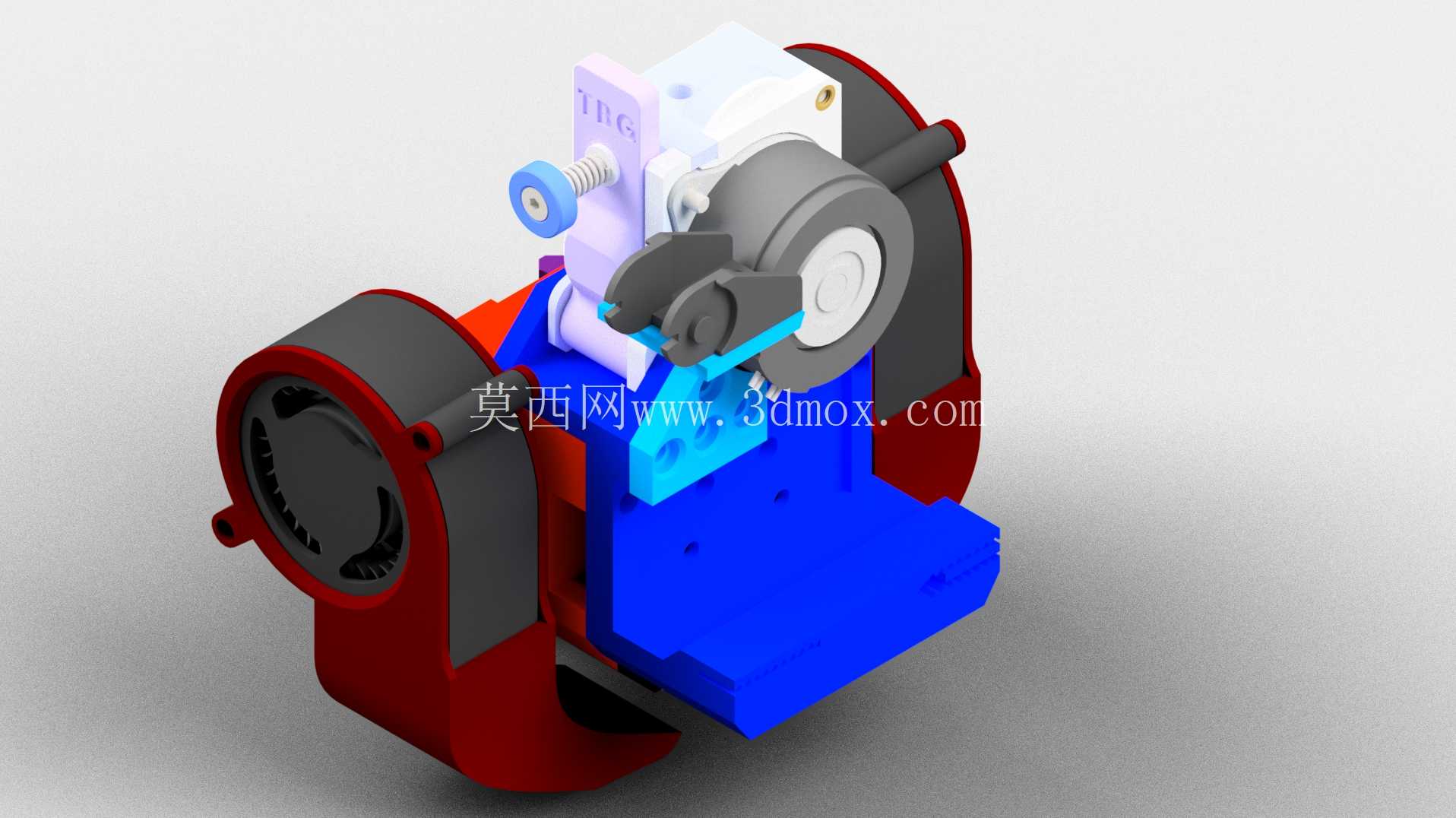

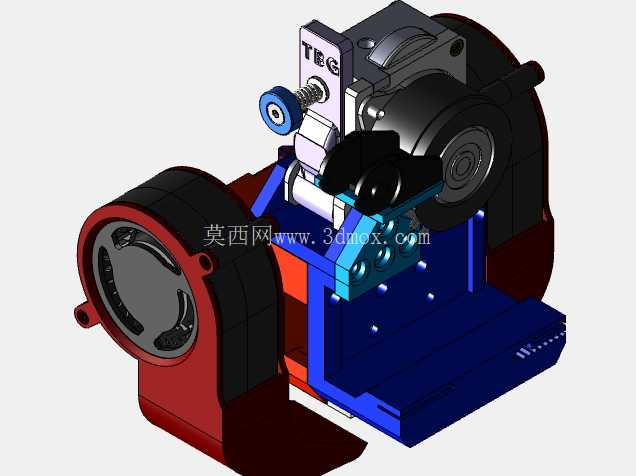

　　这套针对Ender3v2机型设计的直驱热端组件，从安装适配、散热效率、送料精度三个核心维度做了针对性的结构优化，完全适配原机的X轴滑车安装孔位，不需要对原有设备做打孔、切割等破坏性改装，仅需替换原有远程送料的热端支架与挤出机固定结构即可完成装配。组件的整体结构采用分层模块化设计，最上层为挤出机安装位，可兼容市面上主流的近程挤出轮组，挤出轮的中心轴线与热端进料口保持严格同轴，送料路径长度控制在35mm以内，最大程度减少耗材在送料过程中的弯折余量，即使是硬度90A以下的柔性耗材，也能实现稳定均匀的挤出，不会出现送料打滑、耗材堆积的问题。桌面级FDM3D打印机的送料结构长期存在远程挤出与近程直驱的路线分化，远程挤出结构依靠较长的送料管将耗材从机身后部的挤出机输送到热端，虽然能减轻X轴运动端的负载，降低运动惯量提升打印速度，但在打印柔性耗材如TPU时，长送料管内的耗材容易出现弯折、挤缩，导致送料精度不足，出现断料、挤出不均、层纹错乱的问题，而常规的近程直驱改装件往往存在结构臃肿、安装边界与原有打印机的运动行程冲突、散热风道设计不合理导致热端热量倒灌堵头的问题。

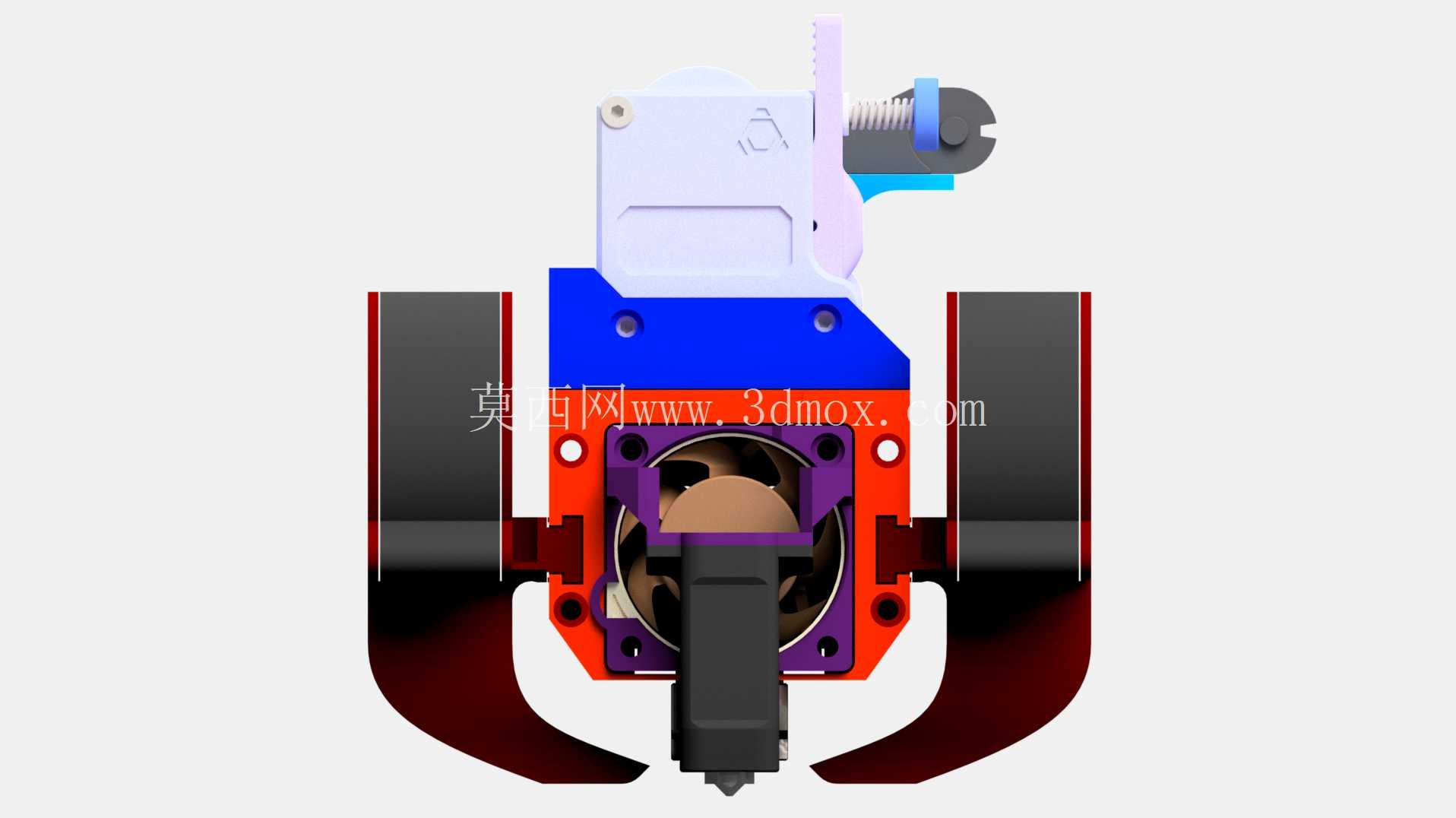

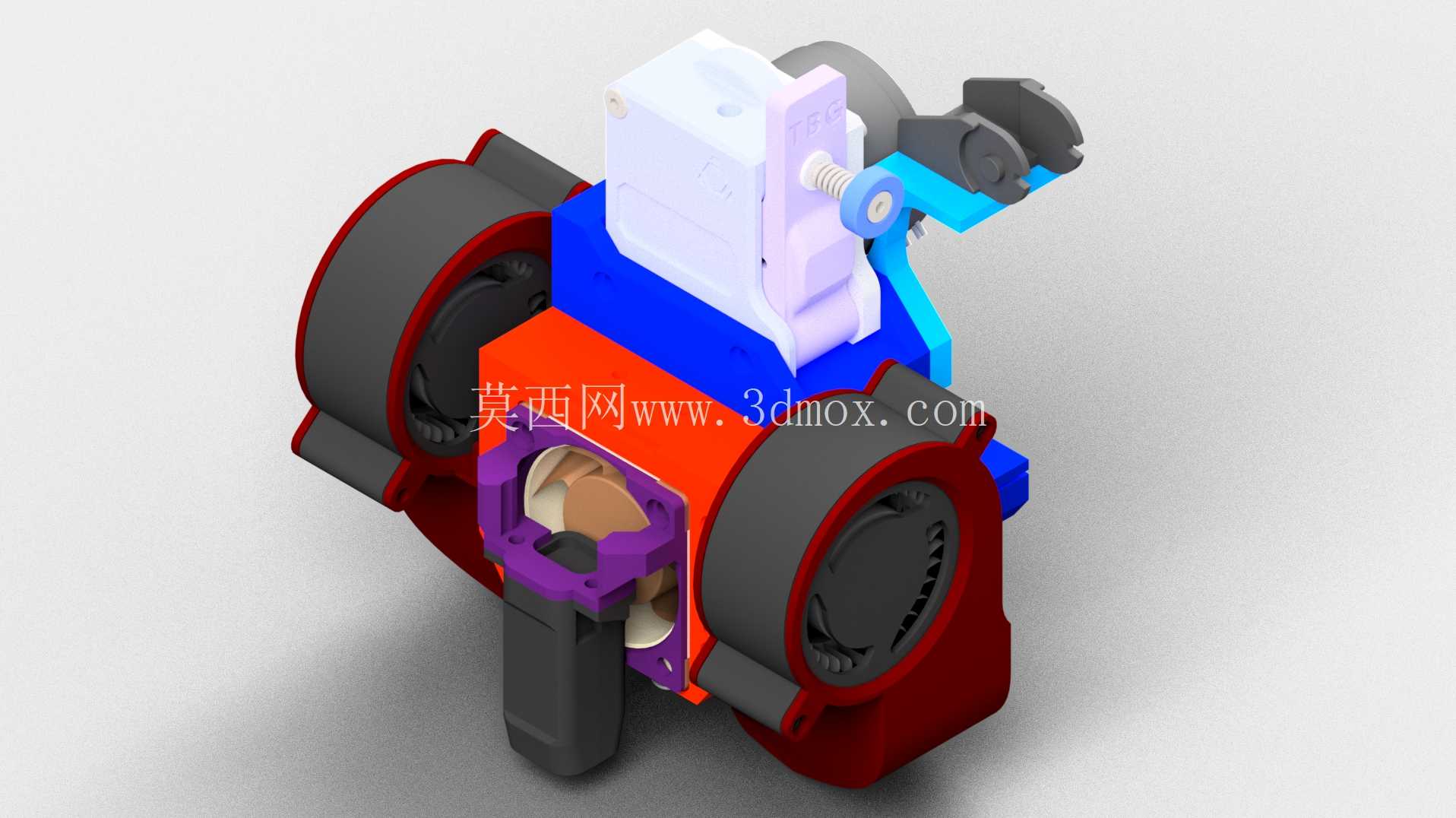

　　中部的散热结构采用双轮离心风扇侧向送风的设计，风道经过导流结构优化，冷风直接覆盖热端的散热鳍片全区域，同时风道延伸出的导流槽将部分冷风导向打印件成型区域，为刚挤出的耗材提供快速冷却，解决了小角度悬垂结构打印时的垂丝、塌边问题。热端固定座采用耐高温的工程塑料材质加工，固定位与热端加热铝块的接触面积经过精确计算，既保证热端安装的同轴度，又减少不必要的热传导，避免热量向上传递到挤出轮组导致耗材提前软化堵头。组件两侧的风扇安装位做了下沉式设计，整体外轮廓宽度控制在88mm以内，不会超出原机X轴的运动边界，打印行程不会因为改装出现缩减，X轴运动到左右限位时不会与机架发生碰撞。

　　热端的喷嘴安装位与原机保持同一水平高度，改装后不需要重新调整Z轴限位开关的触发位置，仅需做常规的平台调平即可开始打印，降低了改装的调试门槛。挤出机的调节旋钮位置做了人体工学优化，在设备正面即可完成挤出轮压力的调节，不需要将手伸到X轴滑车后部操作，日常更换耗材、清理堵头时的操作便利性大幅提升。组件的走线槽做了集成式设计，加热棒、热敏电阻、风扇的线路都可以嵌入支架预设的走线槽内，用扎带固定后不会出现线路拖拽、随运动反复弯折导致线芯断裂的问题，运动过程中线路不会与机架、打印平台发生剐蹭。

　　在实际打印测试中，这套直驱组件在打印PLA耗材时，挤出精度可以控制在±0.02mm以内，打印速度提升到80mm/s时依然能保持稳定的挤出压力，层间结合强度相比原远程挤出结构提升15%左右；打印TPU柔性耗材时，送料速度可以达到30mm/s，不会出现耗材在送料管内堆积打结的问题，打印薄壁柔性件的成型精度明显优于远程挤出结构。散热系统的持续工作可以将热端散热鳍片的温度稳定在40℃以下，连续8小时以上的长时间打印也不会出现热量倒灌导致的堵头问题，双风扇的风道设计在打印悬垂角度60°的结构时，不需要添加支撑即可获得光滑的表面质量，减少了后期支撑拆除的工作量。组件的所有安装孔位都做了公差匹配设计，安装时不需要额外打磨修配，所有紧固件都采用原机同规格的螺丝，用户不需要额外采购特殊规格的五金件即可完成装配，整体改装成本远低于市售的成套直驱改装套件，同时结构紧凑性、散热效率、送料稳定性都能达到市售高端改装件的性能水平，适合Ender3v2机型的用户做直驱升级改装使用，也可以作为近程直驱热端结构设计的参考案例，为其他同规格桌面级3D打印机的直驱改装提供结构设计思路。
