工程用塑料合页结构设计方案

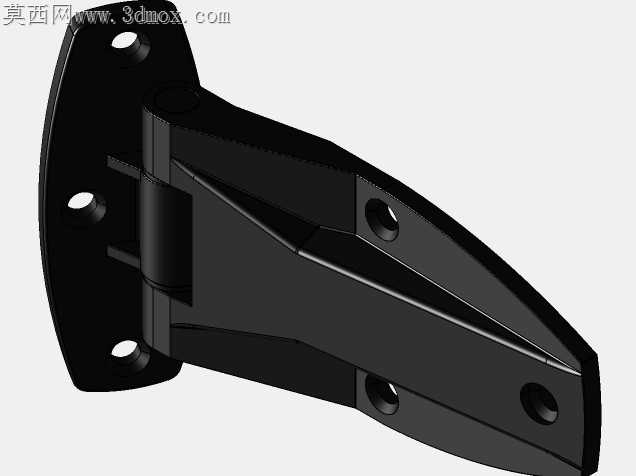

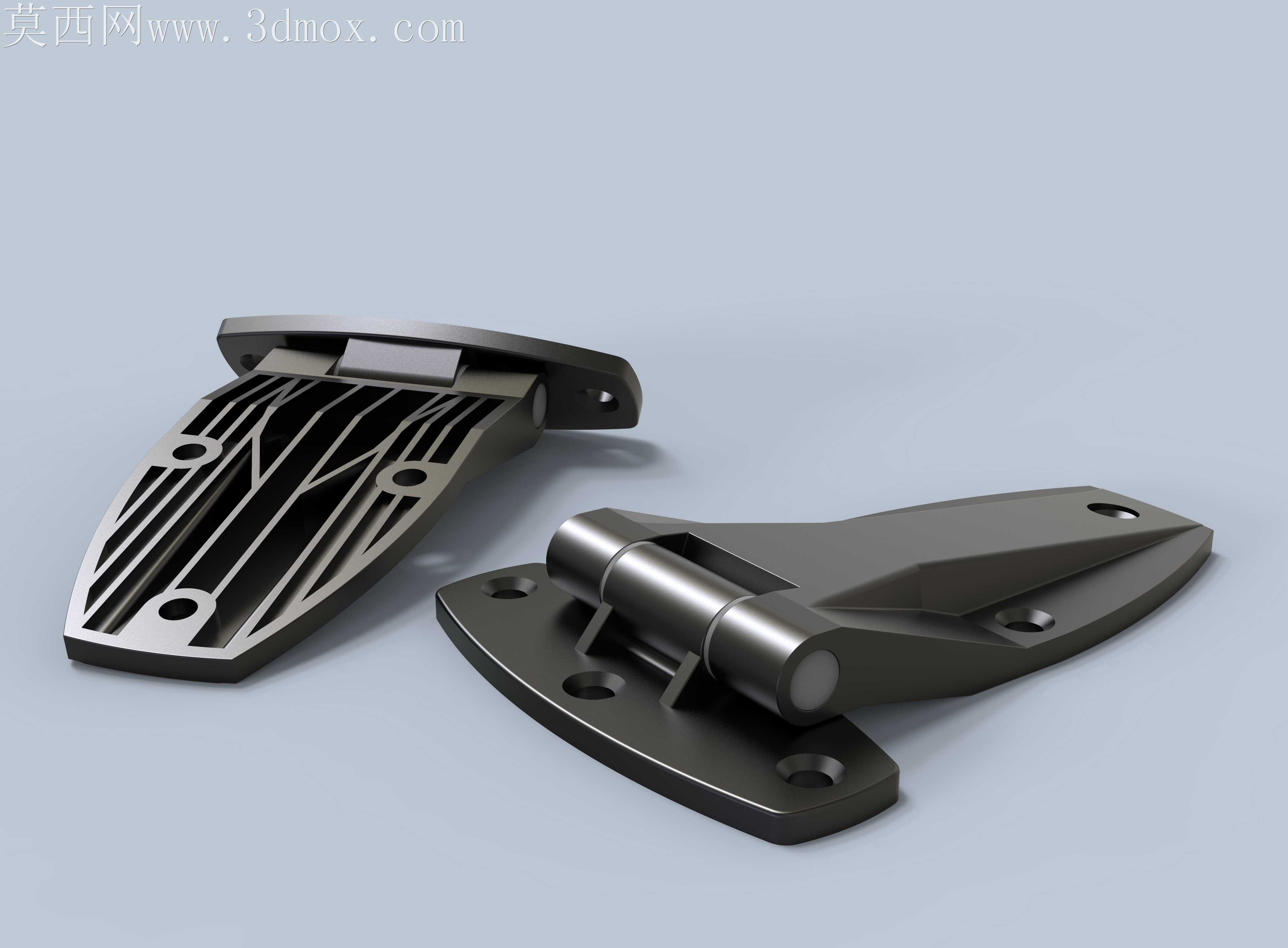

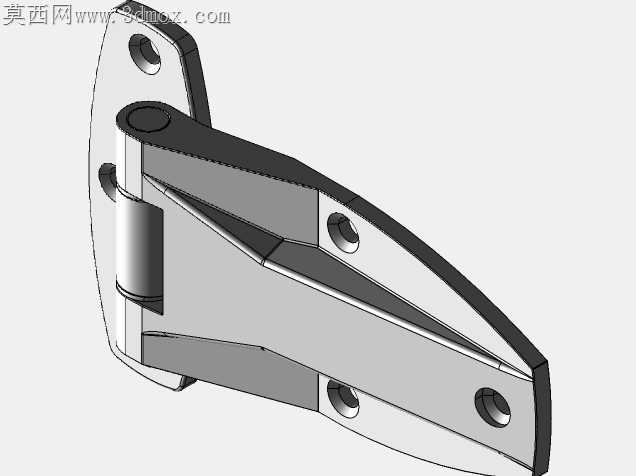

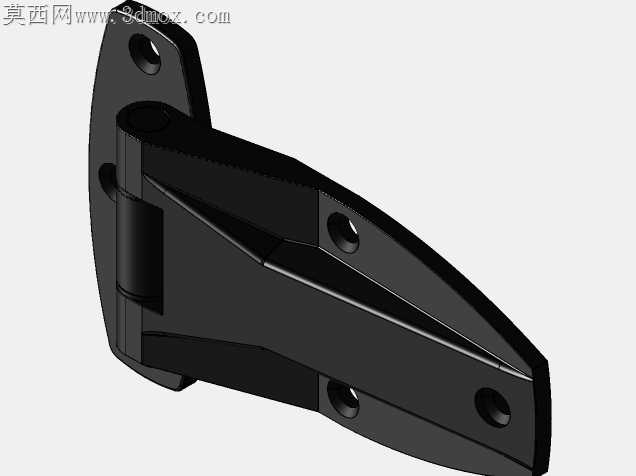

塑料铰链在轻量化柜体、设备舱门场景中常出现转轴磨损快、合页片受力翘曲的问题，根源在于常规设计未针对塑料材质的蠕变特性做结构补强，仅照搬金属合页的外形做等比例缩放，长期开合后转轴孔位易出现椭圆化变形，合页片与安装面的贴合度下降，甚至出现开合卡滞、连接失效的情况。这款塑料铰链的合页片背部做了放射状加强筋设计，筋条从转轴基座位置向外延伸至安装孔边缘，筋条厚度控制在合页片主体壁厚的0.6倍，既避免注塑过程中出现缩痕，又能将开合时的剪切力均匀分散到整个安装面，不会让应力集中在单个安装孔位，降低螺丝孔位开裂的风险。转轴位置采用了嵌套式的铰接结构，转轴与轴套之间预留了0.15mm的配合间隙，适配塑料件注塑成型后的收缩公差，不需要额外做二次打磨修配就能实现顺畅开合，轴套两端做了微小的翻边限位，避免开合过程中两片合页出现轴向窜动，不需要额外加装卡簧等限位零件，减少装配环节的零件数量。安装面做了0.2mm的微凹沉台设计，让合页安装后能与被连接件表面更贴合，不会因为合页底部的注塑飞边导致安装翘起，四个安装孔位做了沉头孔设计，螺丝安装后头部不会突出合页表面，避免开合过程中螺丝头剐蹭对面的合页片。合页片的边缘做了R1.5的圆角过渡，既避免注塑时出现尖角缺料的问题，也能消除安装使用过程中的锐边划伤风险，开合角度的限位结构直接做在合页片的接触面上，不需要额外加装限位块，当开合到设定角度时，两片合页的加强筋端面会自然贴合承力，避免转轴位置承受过大的弯折力矩。针对塑料材质的摩擦特性，转轴接触面做了微纹理处理，减少开合过程中的接触面积，降低摩擦阻力，长期使用也不会出现转轴抱死的情况，即使在有少量粉尘的工况下，微纹理的凹槽也能容纳少量浮尘，不会因为粉尘堆积导致开合卡滞。
