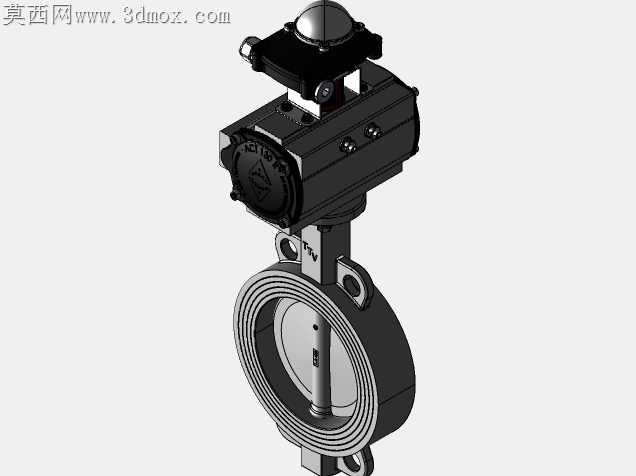

气动对夹式蝶阀DN150结构设计

工业管路现场安装对夹式蝶阀时，常遇到阀座密封面压合不均、气动执行器与阀杆同轴度偏差导致启闭卡涩的问题，这款DN150规格的气动蝶阀在结构设计阶段就针对这类现场痛点做了针对性的适配调整。对夹式阀体的密封凸台做了0.2mm的微凸量设计，安装时两片法兰压紧时，橡胶阀座的形变会均匀覆盖整个密封面，不会出现局部过压导致阀座过早开裂、或是局部压合不足引发介质渗漏的问题，阀体两端的定位耳孔做了倒角导向处理，现场穿装对夹螺栓时不需要反复撬动阀体调整位置，能缩短近三分之一的安装对位时间。阀杆与气动执行器的连接方榫做了小间隙公差配合，方榫根部预留了0.5mm的退刀槽，执行器输出轴套压装时不会因为方榫根部的应力集中出现阀杆扭断的隐患，执行器与阀体连接的支架做了加强筋加厚处理，即使在1.0MPa的气源压力下频繁启闭，支架也不会出现形变偏移，避免阀杆受侧向力磨损密封填料。阀板的密封边缘做了圆弧过渡处理，没有尖锐的切削棱边，启闭过程中不会刮伤阀座内壁的橡胶层，阀板过流面做了流线型修型，介质流过时的流阻比普通平板阀板低12%左右，大流量工况下不会产生明显的紊流振动。阀杆贯穿阀板的位置做了双道O型圈密封，阀杆上下两端的轴套采用自润滑材质，不需要定期加注润滑脂也能保证长期启闭顺畅，执行器顶部的信号反馈模块安装位做了标准化卡槽设计，后期加装限位开关或是位置反馈器时不需要额外打孔改造，直接卡装就能完成对位。阀体的密封槽深度做了精准控制，阀座压入后不会因为槽深过浅出现安装后阀座突出量过大，导致法兰连接时阀座被挤压移位，也不会因为槽深过深导致阀座固定不稳，启闭过程中阀座随阀板转动出现密封失效。这类结构细节的调整，没有增加额外的加工成本，却能大幅降低现场安装的调试难度，减少后期运维的故障概率，完全适配给排水、暖通、普通化工介质的管路截断工况需求。
