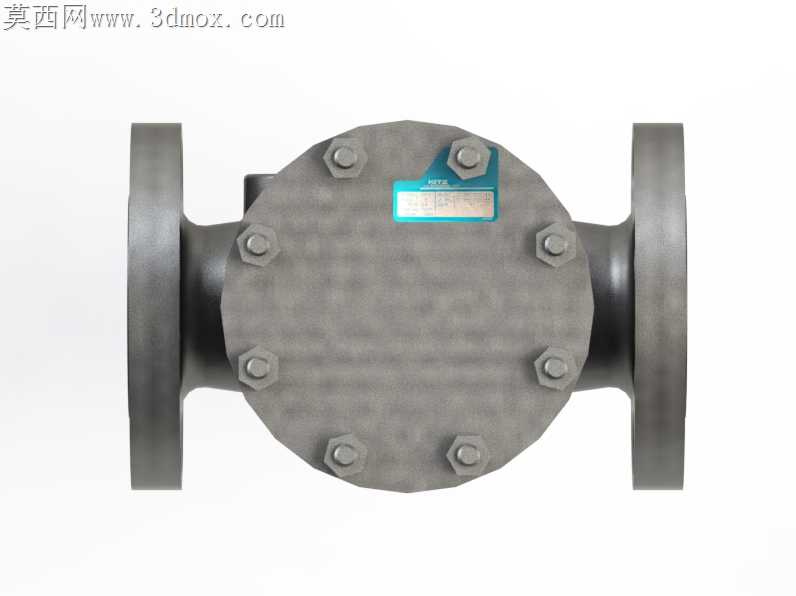

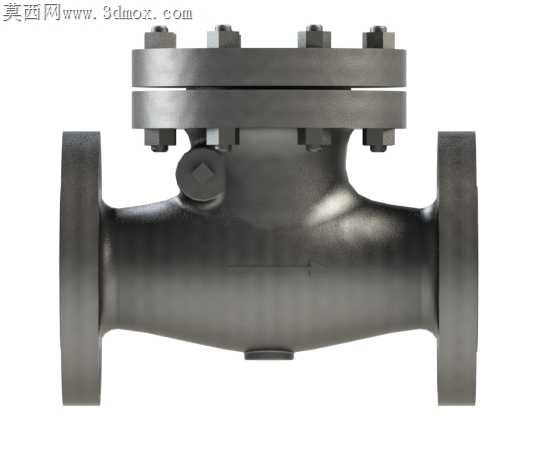

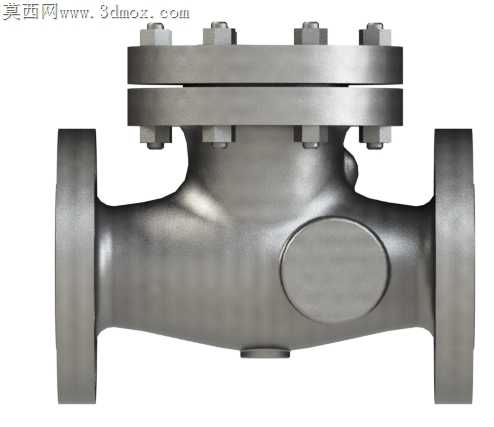

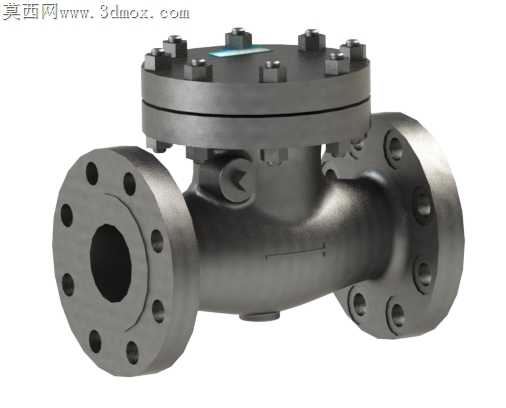

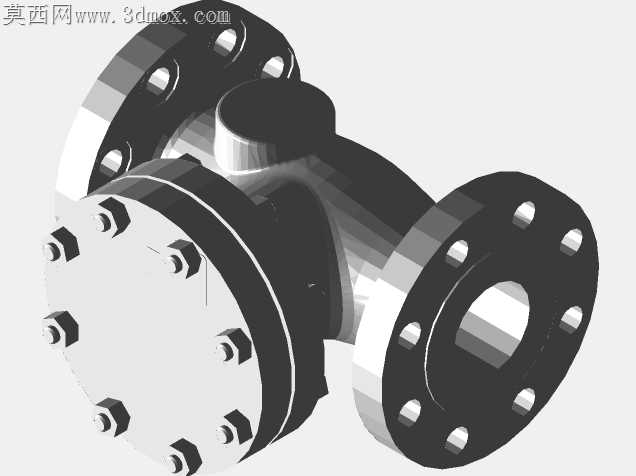

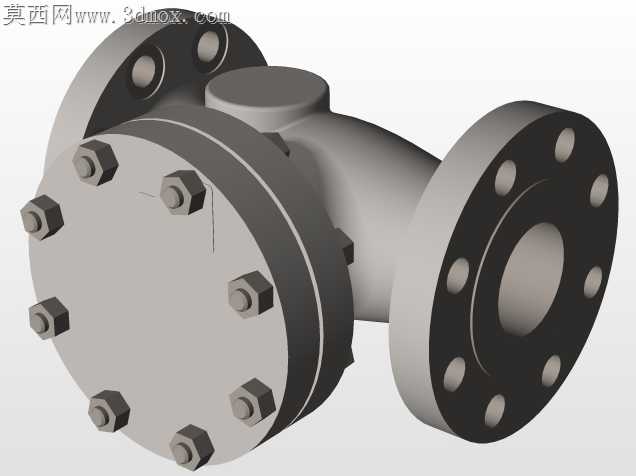

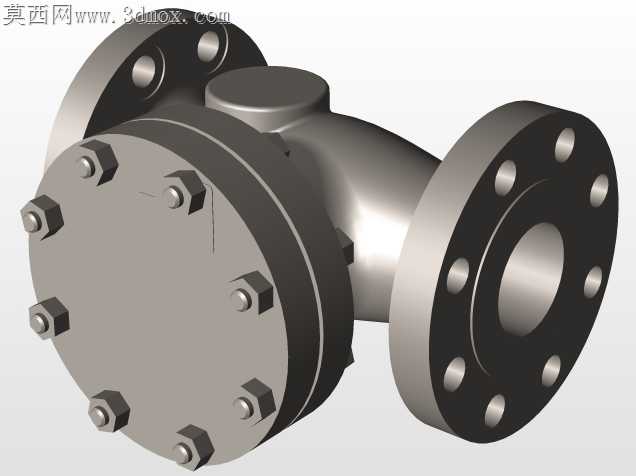

工业管路里法兰止回阀最容易出问题的环节,从来不是阀瓣的密封面本身,而是中法兰连接、阀盖与阀体配合处的公差累积,稍不注意就会在额定压力下出现渗漏,甚至在长期水锤冲击下出现螺栓松动。这款3英寸法兰止回阀的结构处理,刚好踩中了加工适配里最容易被忽略的细节。阀体两端的法兰密封面没有做通用的全平面加工,而是根据300磅级的压力等级,把密封凸台的平面度公差控制在0.02mm以内,法兰螺栓孔的位置度偏差严格卡在0.1mm内,避免现场安装时螺栓强行别劲导致的密封垫压偏。很多新手做这类阀体建模时,会把中法兰的螺栓孔直接做等径通孔,忽略实际加工时螺栓孔与阀体流道交汇处的壁厚差,这款模型里特意把靠近流道侧的螺栓孔做了沉孔避让,既保证螺栓有足够的拧入深度,又不会因为孔位过深钻穿流道壁,给铸造环节留足了壁厚余量。阀瓣的摇臂转轴位置没有做在流道正中心,而是偏置到流道上沿12mm的位置,这个偏移量刚好让阀瓣全开时完全贴靠在阀体内腔上壁,不会对介质流道造成额外遮挡,减少流阻损失的同时,也避免阀瓣在介质长期冲刷下出现颤振。阀盖与阀体配合的止口位置做了1:50的锥度导向,现场装配时不用反复对齐螺栓孔,顺着锥面就能把阀盖滑到位,止口处的密封槽深度比标准O型圈线径小0.8mm,装配后O型圈的压缩量刚好控制在22%,既不会因为压缩量过大过早老化,也不会因为压缩量不足出现渗漏。阀体流道的过渡圆角没有做统一的R5处理,而是顺着介质流向把进口侧圆角放大到R8,出口侧圆角收窄到R3,减少介质进入阀腔时的涡流,也降低阀瓣关闭时的水锤冲击力。就连阀盖上的铭牌安装位,都特意避开了中法兰螺栓的拧入空间,不会出现安装铭牌时被螺栓扳手干涉的问题,所有结构细节都完全适配现有铸造、机加工、现场装配的全流程要求,没有多余的理想化设计,每一处尺寸调整都对应实际生产里的痛点解决。
- 上一篇:气动对夹式蝶阀DN150结构设计
- 下一篇:多规格对夹式布雷蝶阀结构设计
- 全部评论(0)
- 模板大小: 4.89 MB
- 售价:5金币
- 下载次数: 1006
- 系统要求: SOLIDWORKS,STL,STEP / IGES,Rendering
- 软件分类: 阀门
