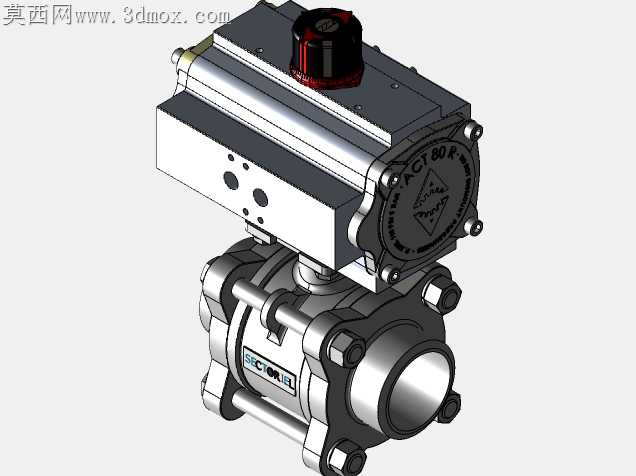

带气动执行机构的三片式对焊球阀结构

工业管道现场的三片式球阀，最常出现的故障点集中在执行器与阀体连接的同轴度偏差上，哪怕0.1mm的错位，长期带压动作都会导致阀杆密封件偏磨，不到半年就会出现介质沿阀杆渗漏的问题，这套模型在结构设计阶段就把这个加工装配的痛点放在了核心位置。阀体三片式的连接螺栓孔位，没有采用常规的均匀圆周排布，而是在靠近执行器连接支架的两个螺栓位做了0.05mm的公差收紧，加工时这两个孔位先做定位铰孔，其余孔位再配钻，能把三片阀体合装后的端面跳动控制在极小范围内，从根源上避免阀杆安装时的别劲问题。执行器输出轴与阀杆的连接采用了带防转扁的嵌套结构，没有用传统的键连接，省去了键槽加工的铣削工序，也消除了键配合间隙带来的动作空程，气动执行器的活塞行程限位做了可视化的红色调节旋钮，现场调试时不用拆执行器端盖，直接旋转旋钮就能微调球阀的全开全关位置，适配不同压力工况下的介质流速控制需求。阀体流道做了全通径的等径过渡，没有常规球阀的缩径台阶，介质流经时的压损能降低30%以上，三片式阀体的密封垫片采用了嵌入式定位结构，安装时垫片不会因为螺栓紧固的侧向力移位，哪怕现场工人没有丰富的阀门装配经验，也能保证密封面的完全贴合。执行器与阀体的连接支架做了加强筋的一体化设计，没有采用分体拼接的支架结构，避免长期气动冲击带来的支架连接松动，支架上预留的气源接口位置做了内凹的防护结构，现场安装气源管时不会因为管道磕碰导致接口变形。阀座密封采用了弹性补偿结构，当介质温度变化导致密封件出现微量形变时，阀座背后的弹簧能自动补偿密封比压，不会因为温度波动出现内漏问题。这套结构的所有配合面都做了装配公差的适配设计，加工时不需要做额外的配磨工序，普通数控车床就能完成所有零件的加工，装配时的零件互换性强，后期现场维护更换密封件时，不用把整个阀门从管道上拆下来，只需要松开三片阀体的连接螺栓，就能取出中间的阀芯部分更换密封件，大幅降低现场维护的工作量。
