精密手动螺杆式机加工台虎钳结构设计

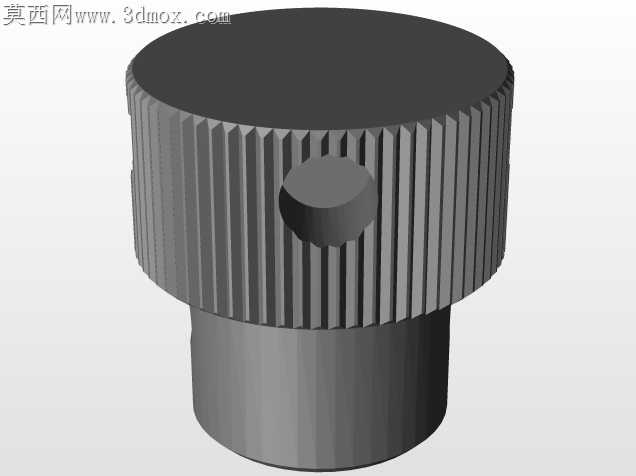

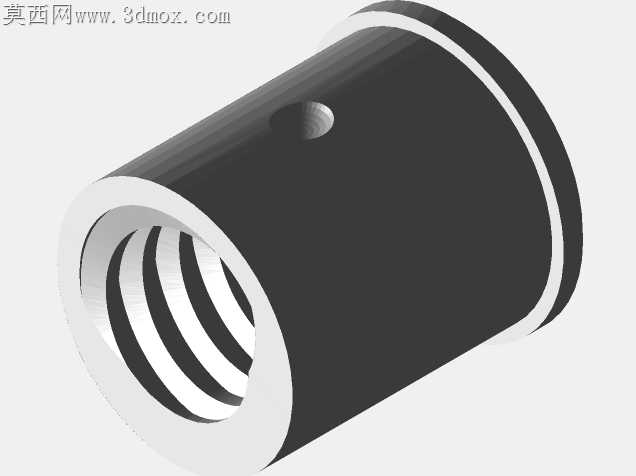

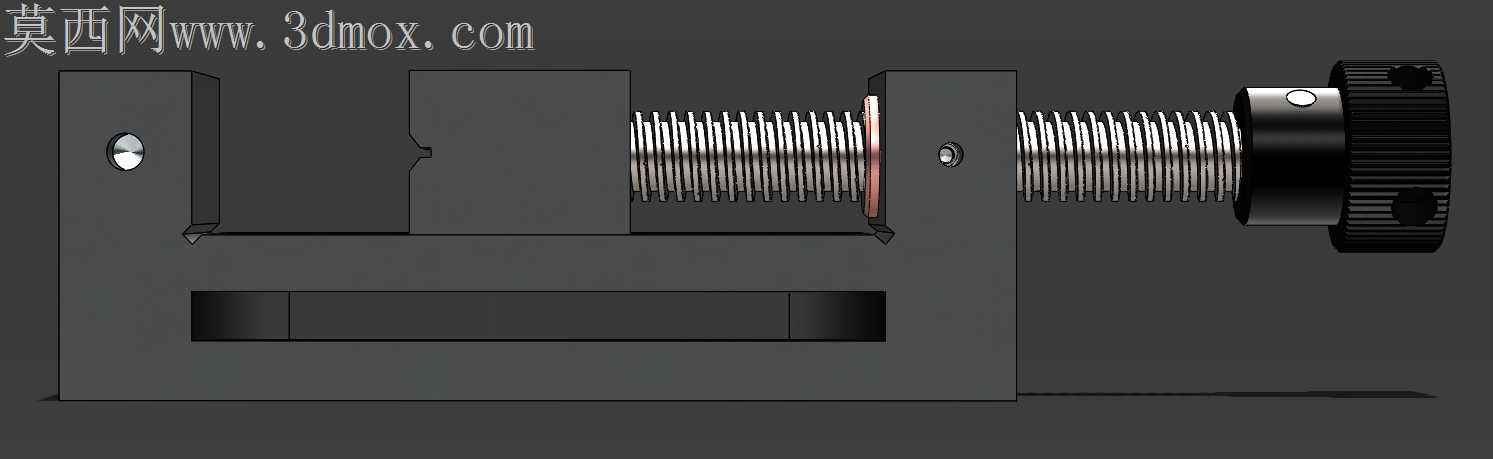

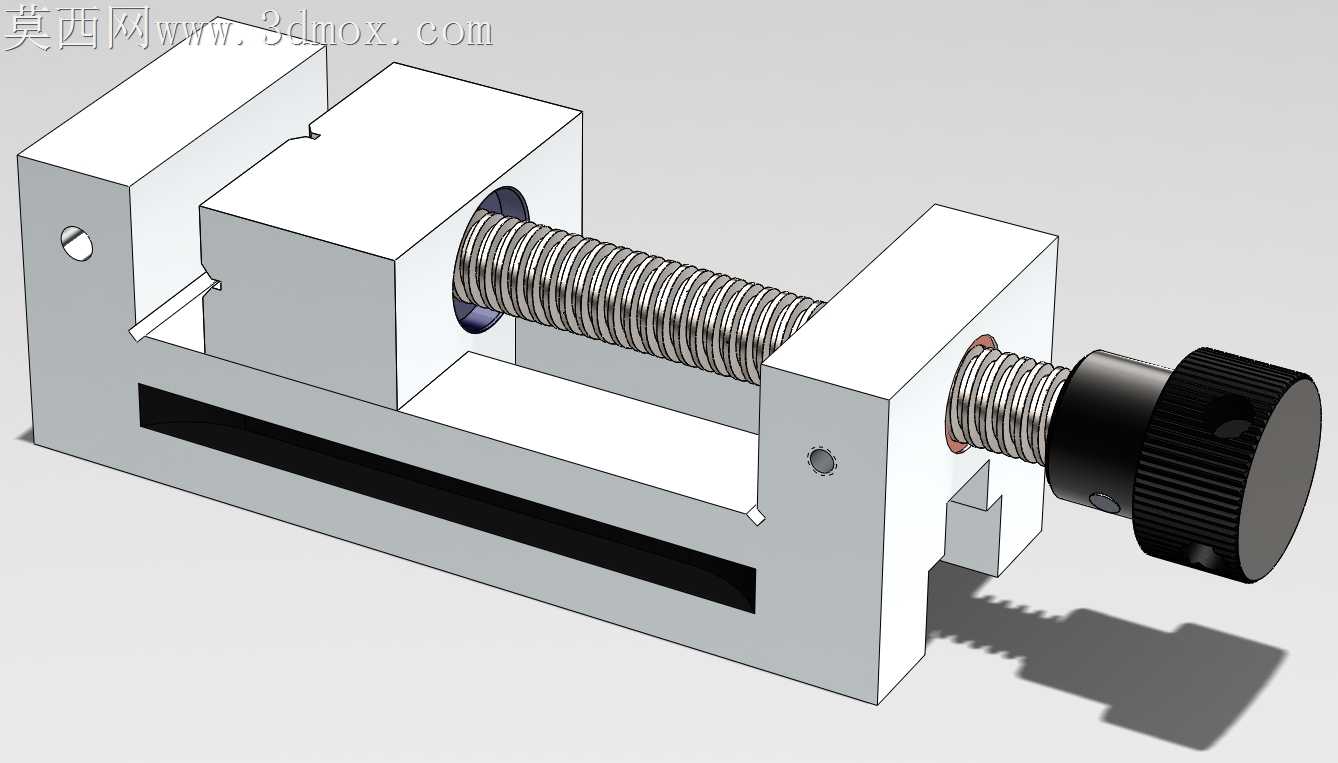

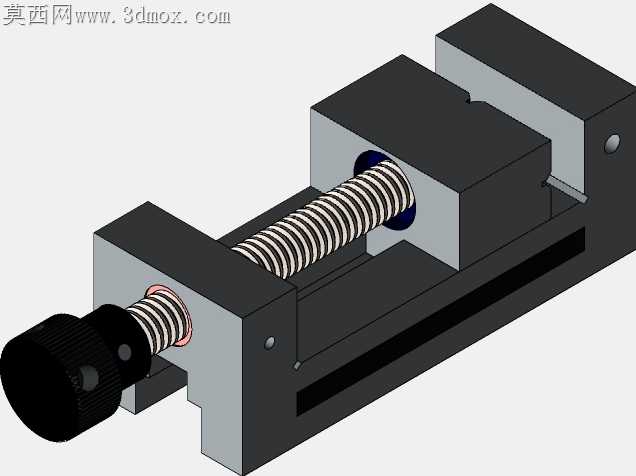

车间常规台虎钳长期使用后，活动钳身沿导轨滑动时容易出现旷量，夹紧小尺寸薄壁工件时还会因为受力点偏移把工件顶翘，这款手动虎钳在导轨配合段做了针对性的公差收窄设计，固定钳身的滑槽内侧预留了0.02mm的研磨余量，装配后活动钳身全程滑动无卡顿，侧向间隙控制在0.01mm以内，哪怕夹持厚度仅2mm的铝件，钳口贴合面也不会出现缝隙。夹紧螺杆的尾部做了轴肩限位结构，和活动钳身的配合孔之间加装了耐磨铜衬套，转动旋钮时螺杆不会跟着钳身窜动，旋紧过程的阻尼感均匀，不会出现半圈松半圈紧的卡顿感，长期反复松紧也不会因为螺杆磨损导致夹紧力不足。钳口的安装面做了下沉式定位槽，替换软钳口时不需要反复找正，槽边的倒角刚好能引导钳口块滑入定位，锁紧螺丝的沉孔深度刚好和螺丝头厚度匹配，装完后螺丝头不会高出钳口面，避免装夹工件时被螺丝头顶出压痕。底座的安装槽做了通长式T型槽设计，不管是装在机床工作台还是钳工台面上，都能顺着槽调整固定位置，不需要反复对齐孔位，槽口的圆角处理能避免T型螺栓卡滞，装拆时螺栓能顺滑滑入锁紧位置。旋钮的外圈做了细密的滚花处理，手上沾了切削液或者油污时也能稳稳施力，不会打滑，旋钮和螺杆的连接位置用了横销固定，大扭矩旋紧时横销承受剪切力，不会出现旋钮和螺杆滑脱的情况。钳身的受力拐角处都做了圆角过渡，没有尖锐的应力集中点，夹持大尺寸钢件施加最大夹紧力时，拐角处不会出现崩裂隐患，固定钳身的排屑槽顺着钳身长度方向贯通，加工产生的铁屑能顺着槽直接扫出，不会积在滑槽内部磨损配合面。活动钳身和螺杆的连接位置做了防脱卡扣，哪怕把螺杆完全旋出，活动钳身也不会直接从导轨上滑落，日常拆装维护时不需要额外托举钳身，避免零件掉落磕碰。
