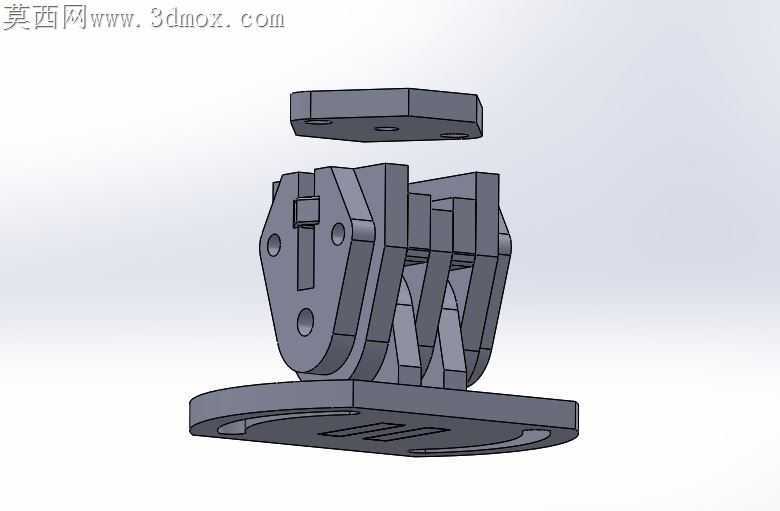

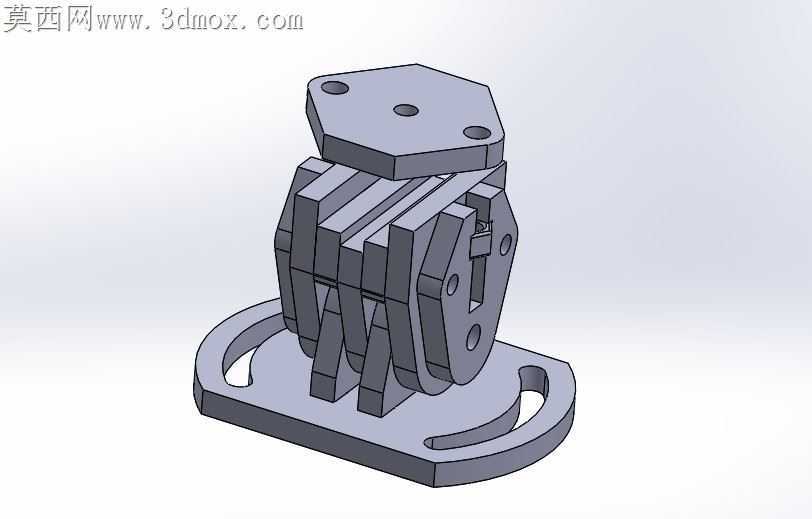

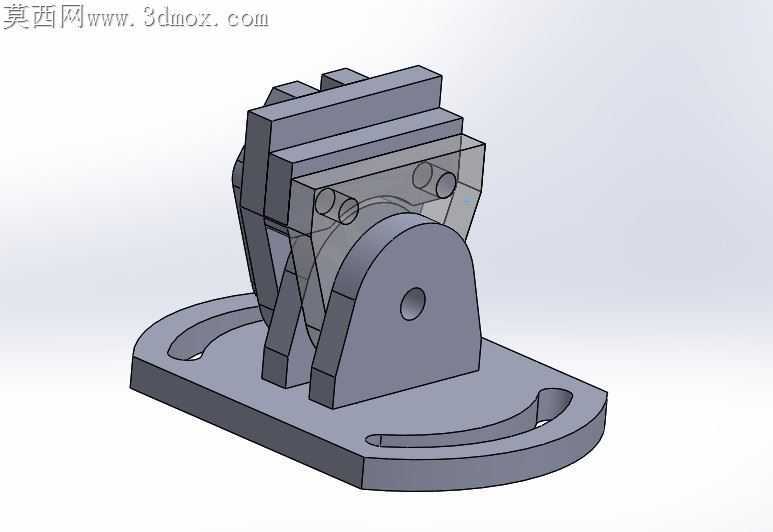

垂直钻床用管材槽口夹持虎钳结构

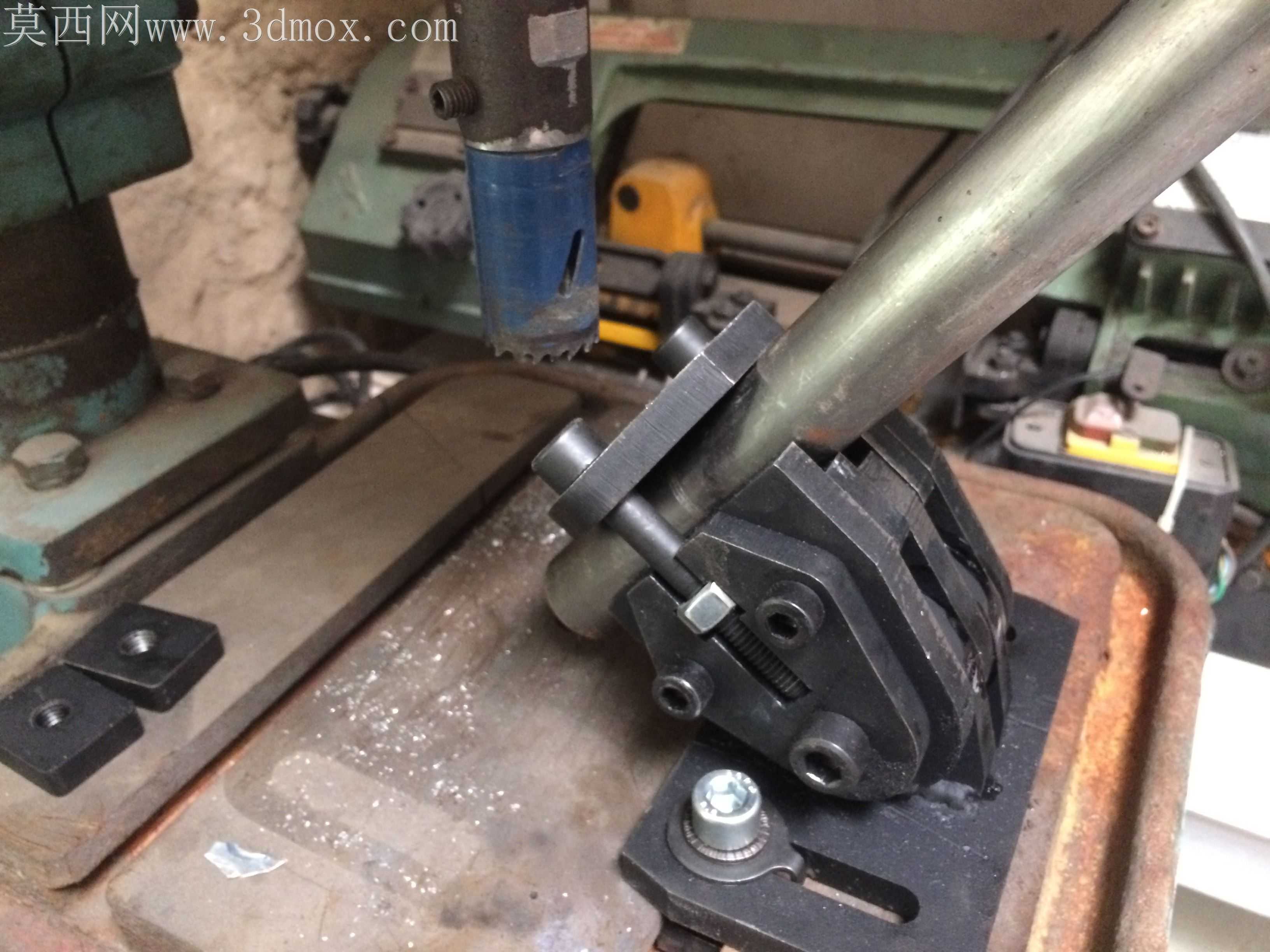

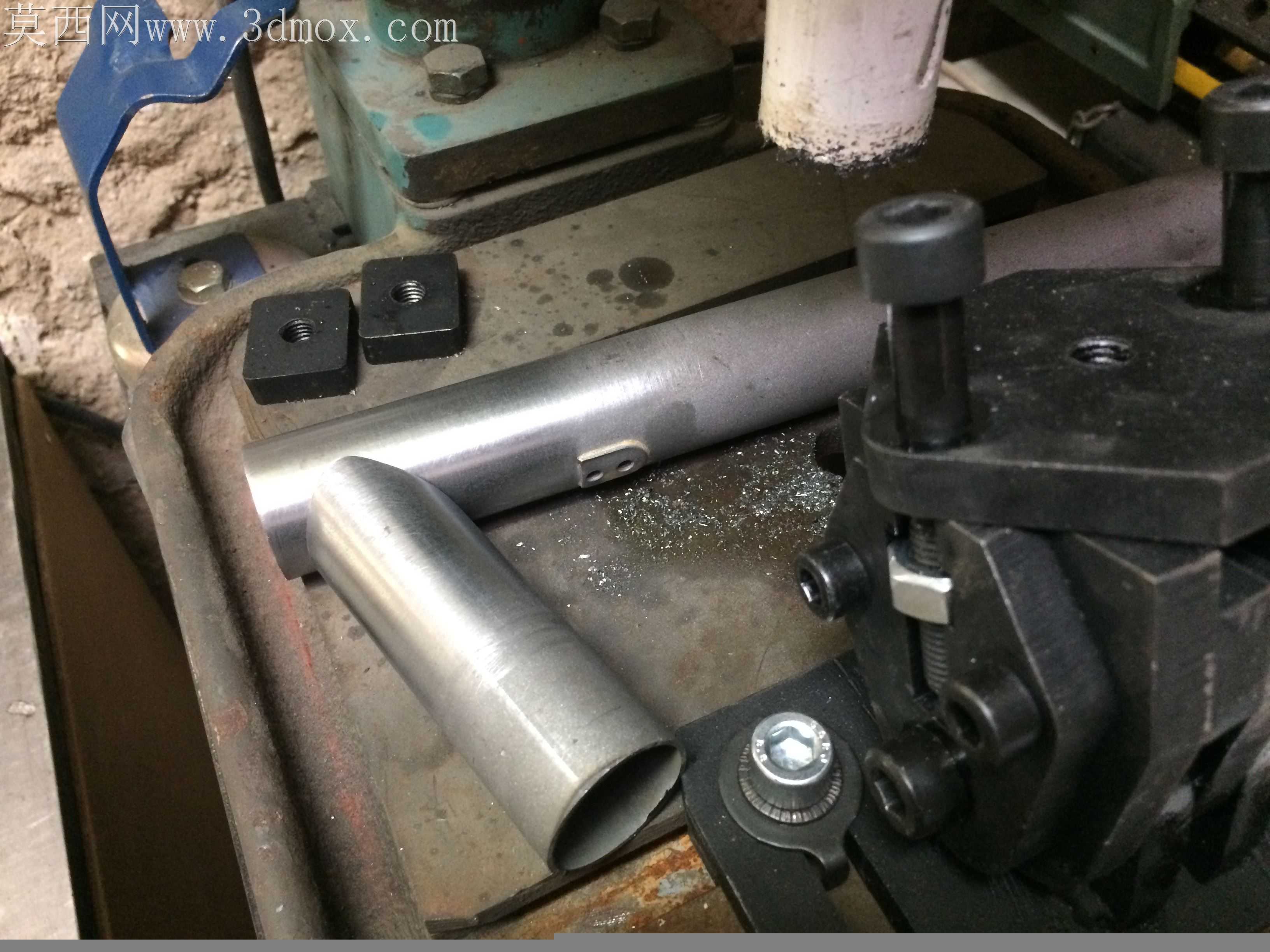

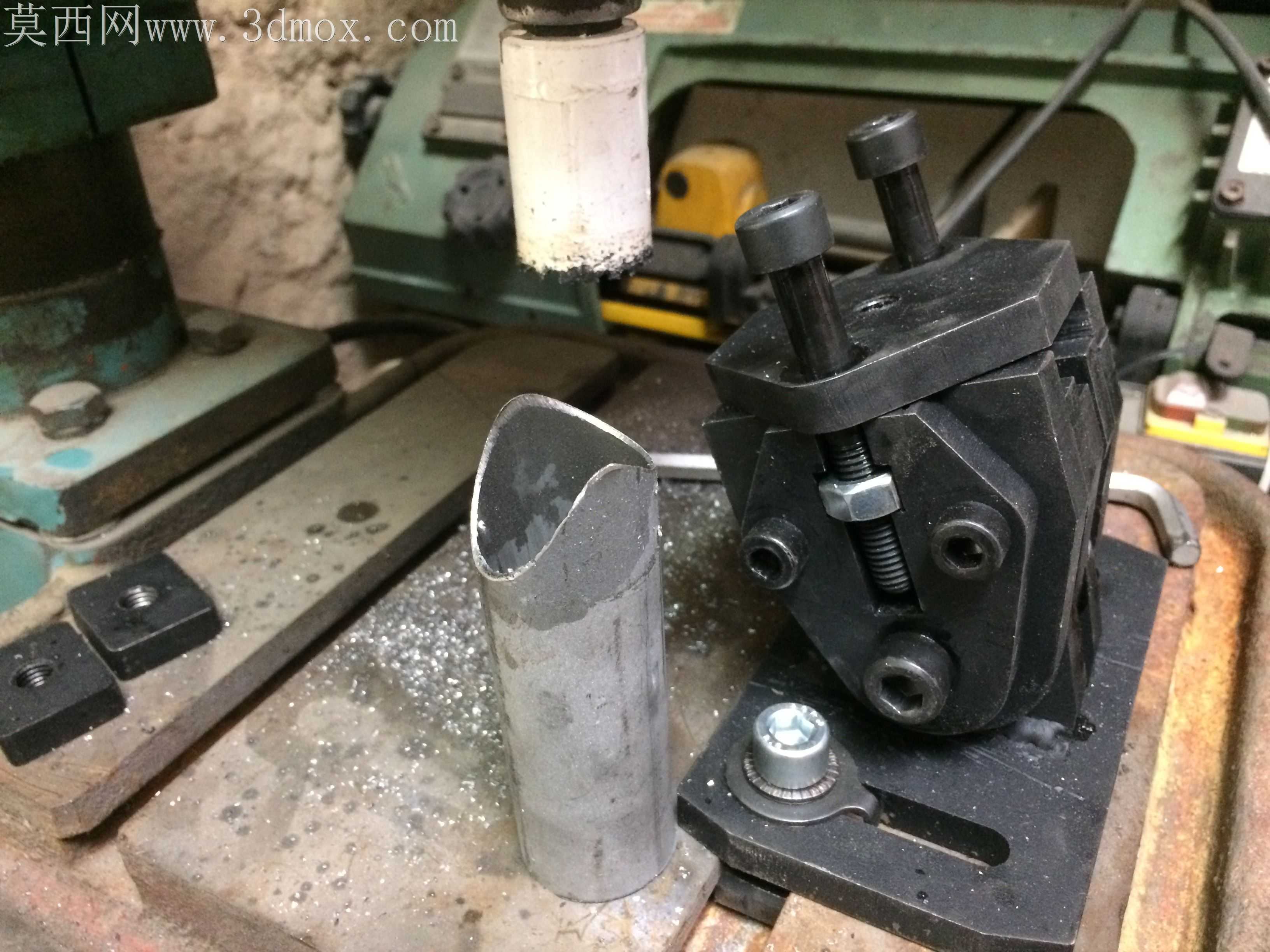

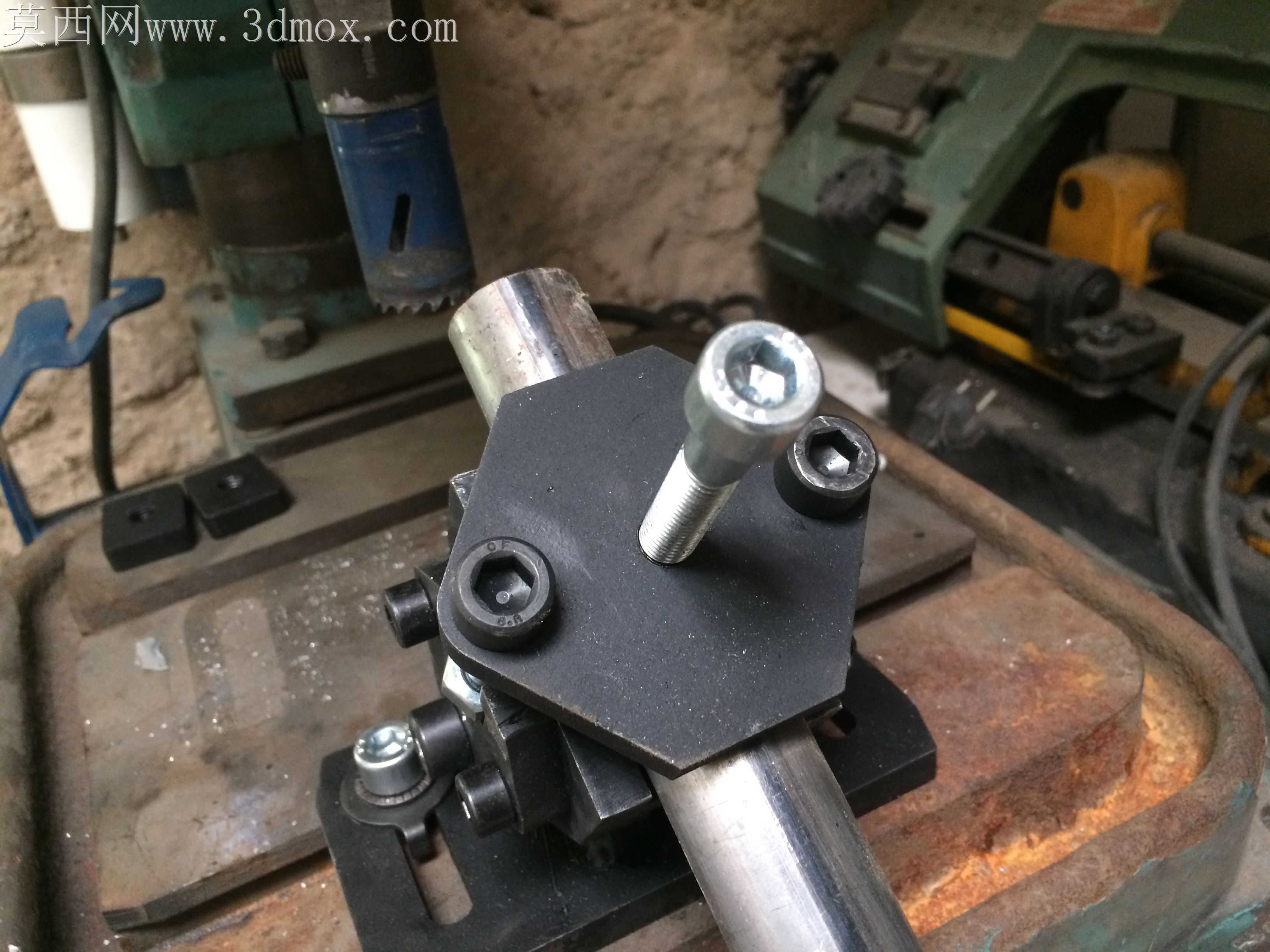

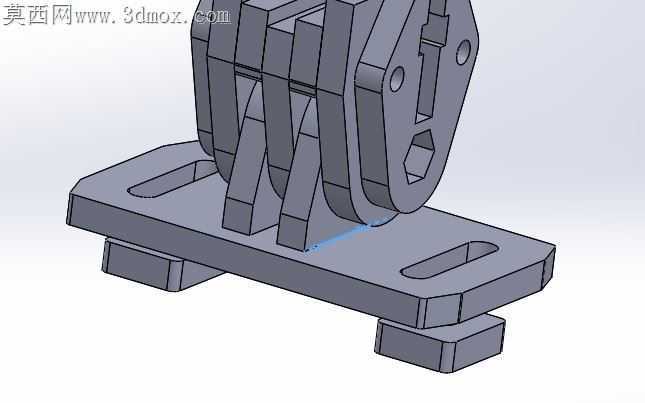

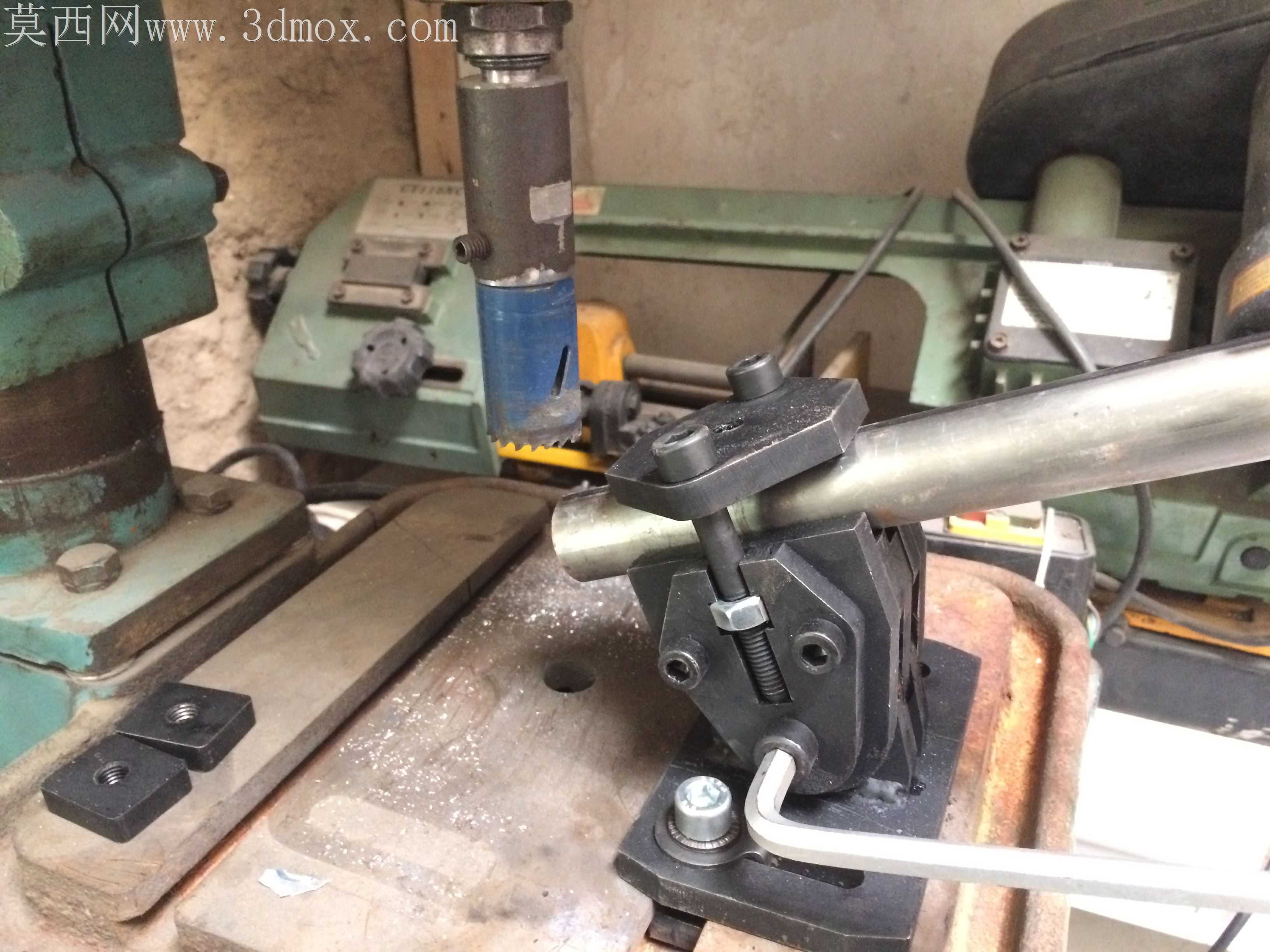

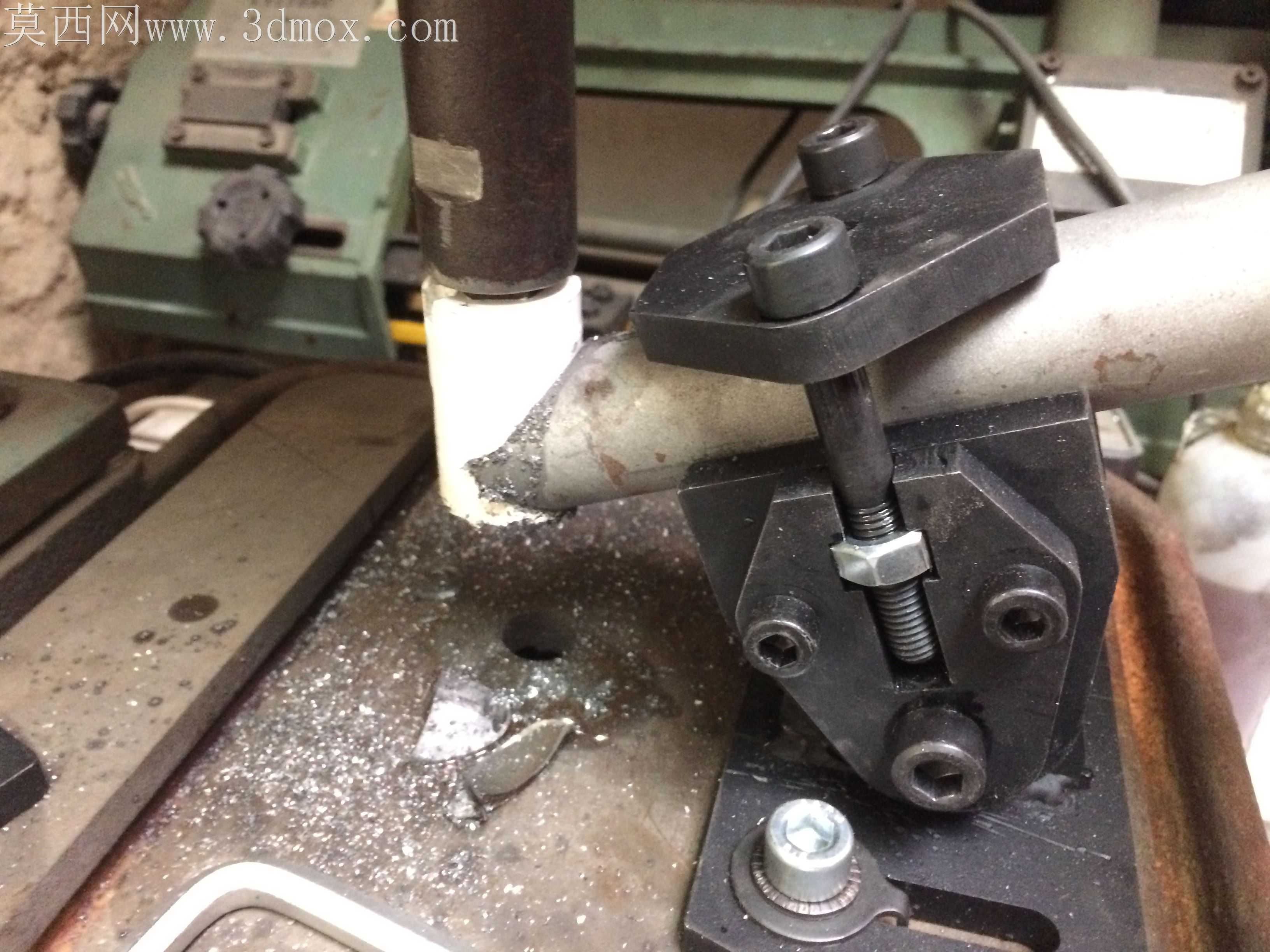

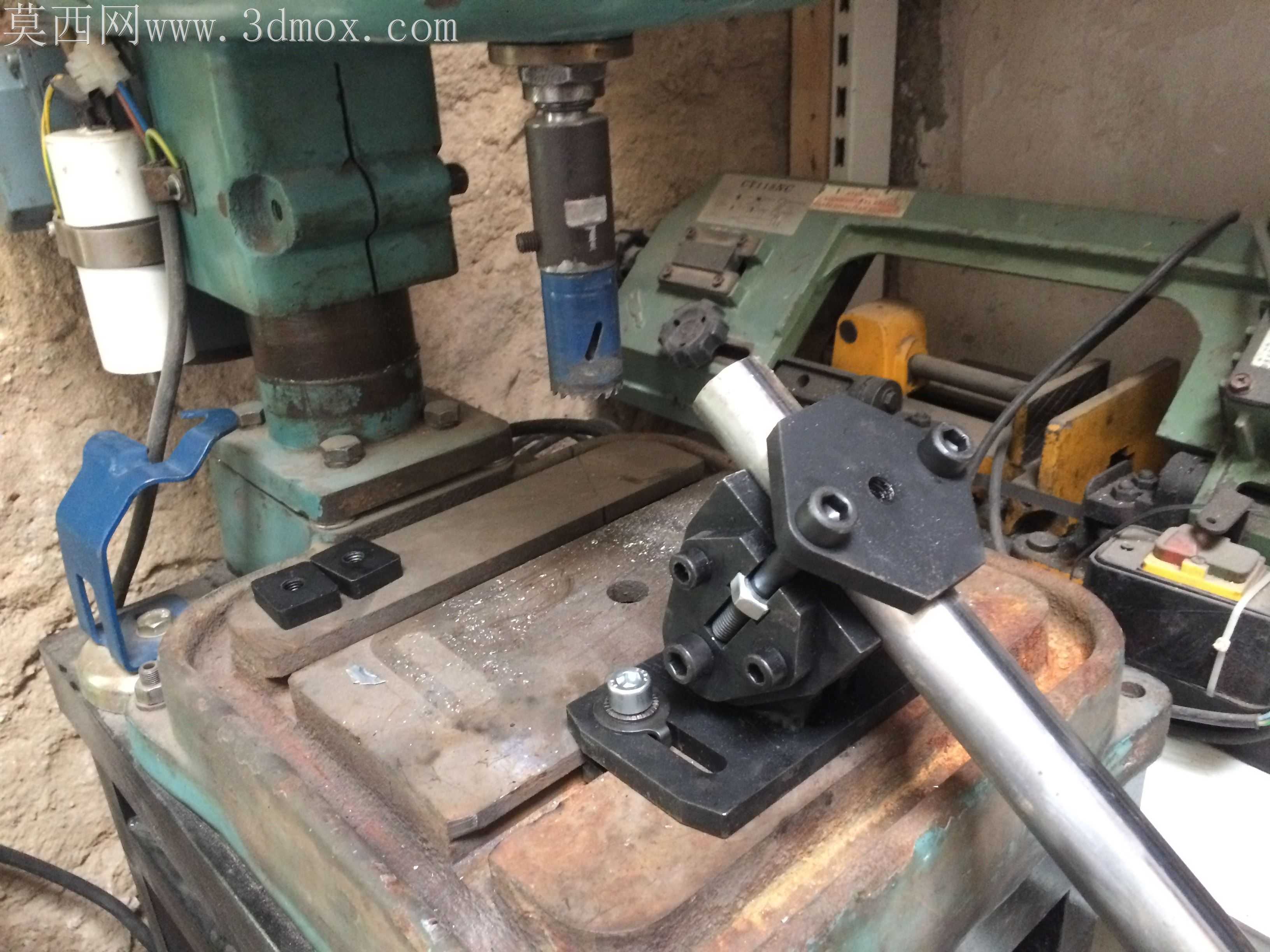

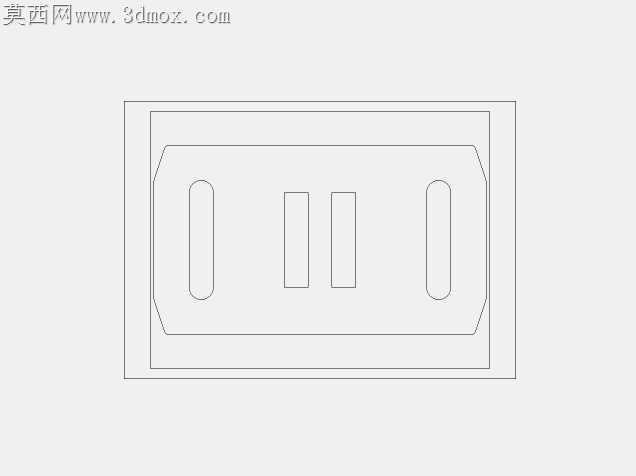

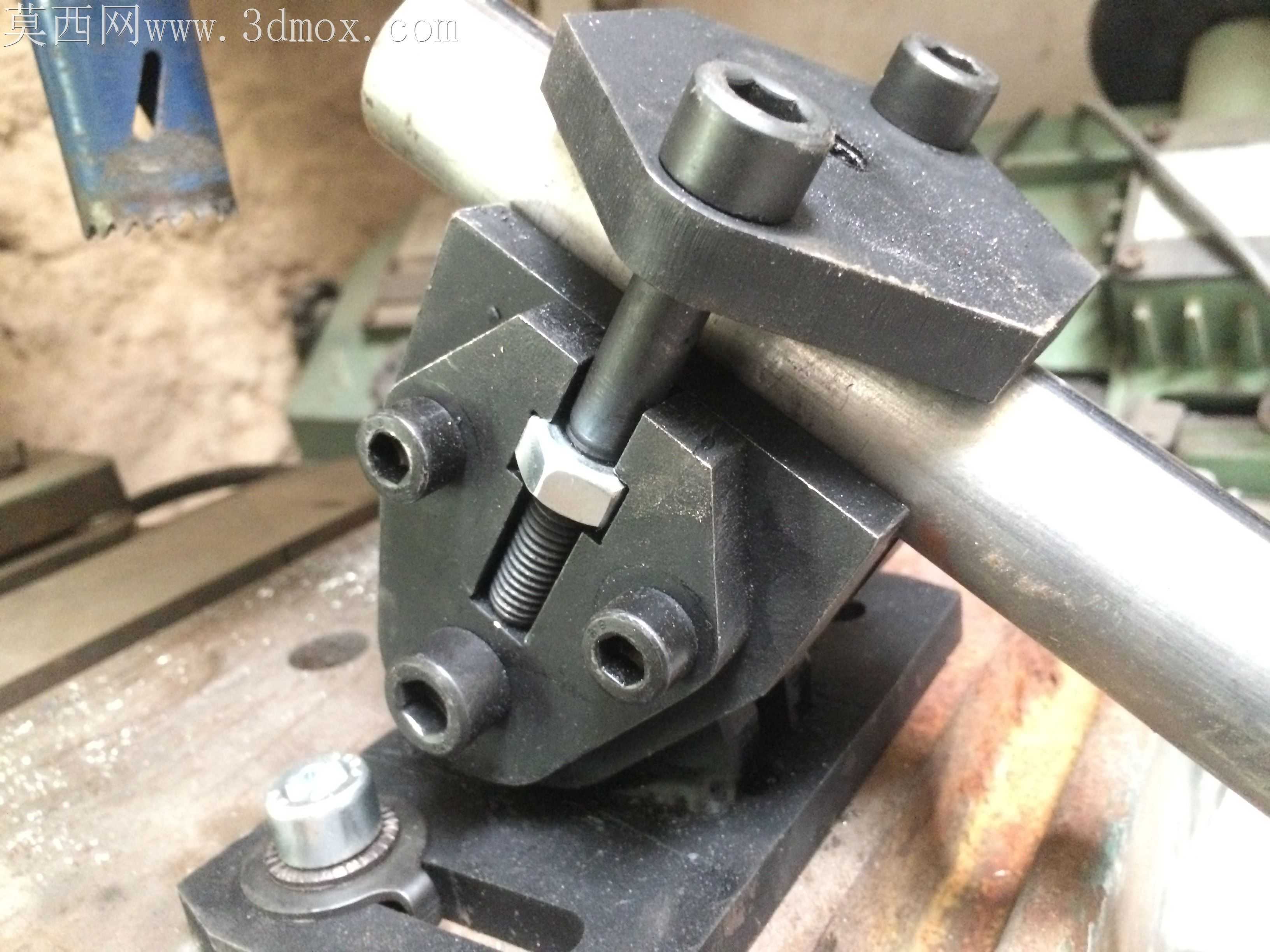

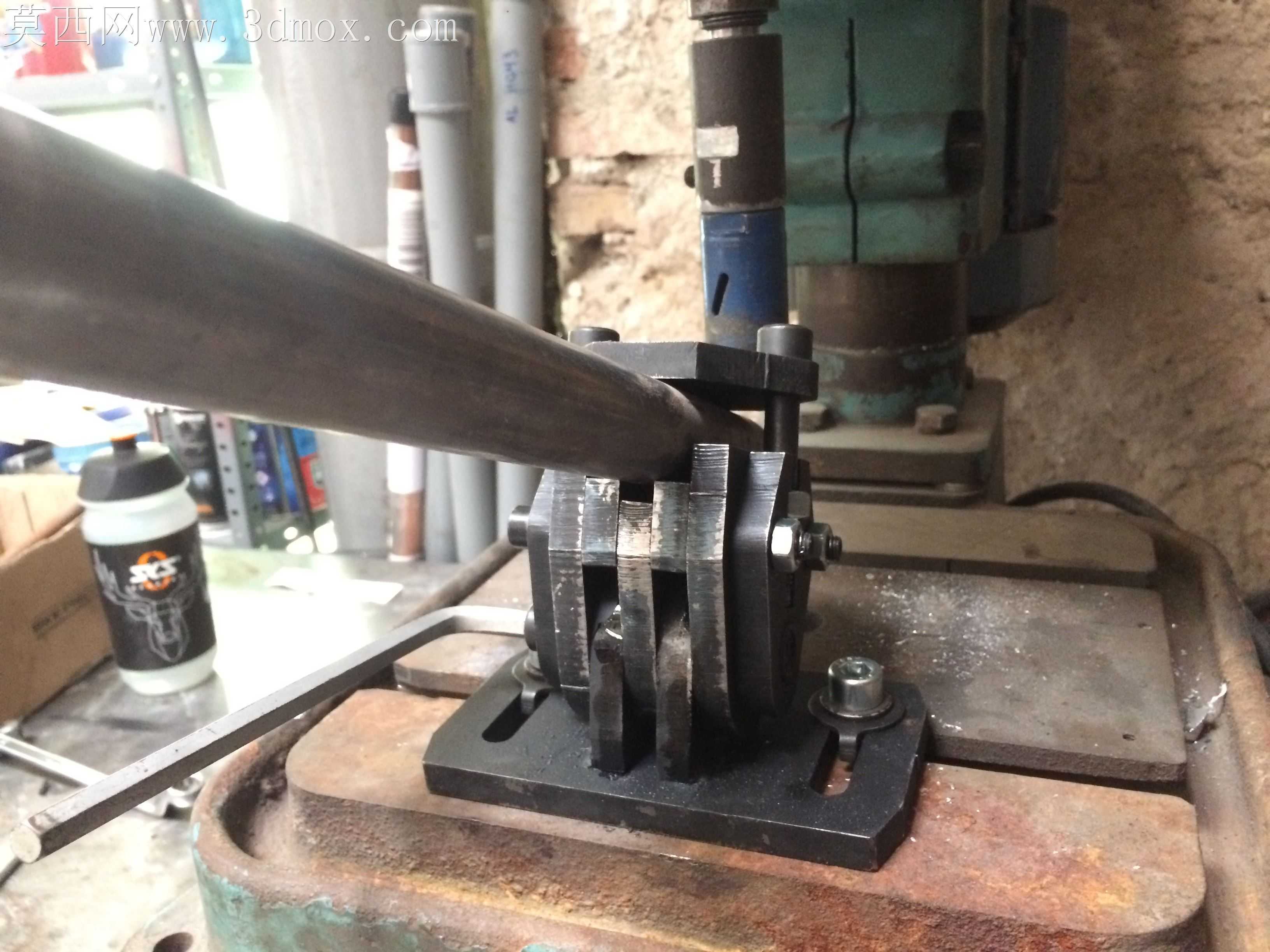

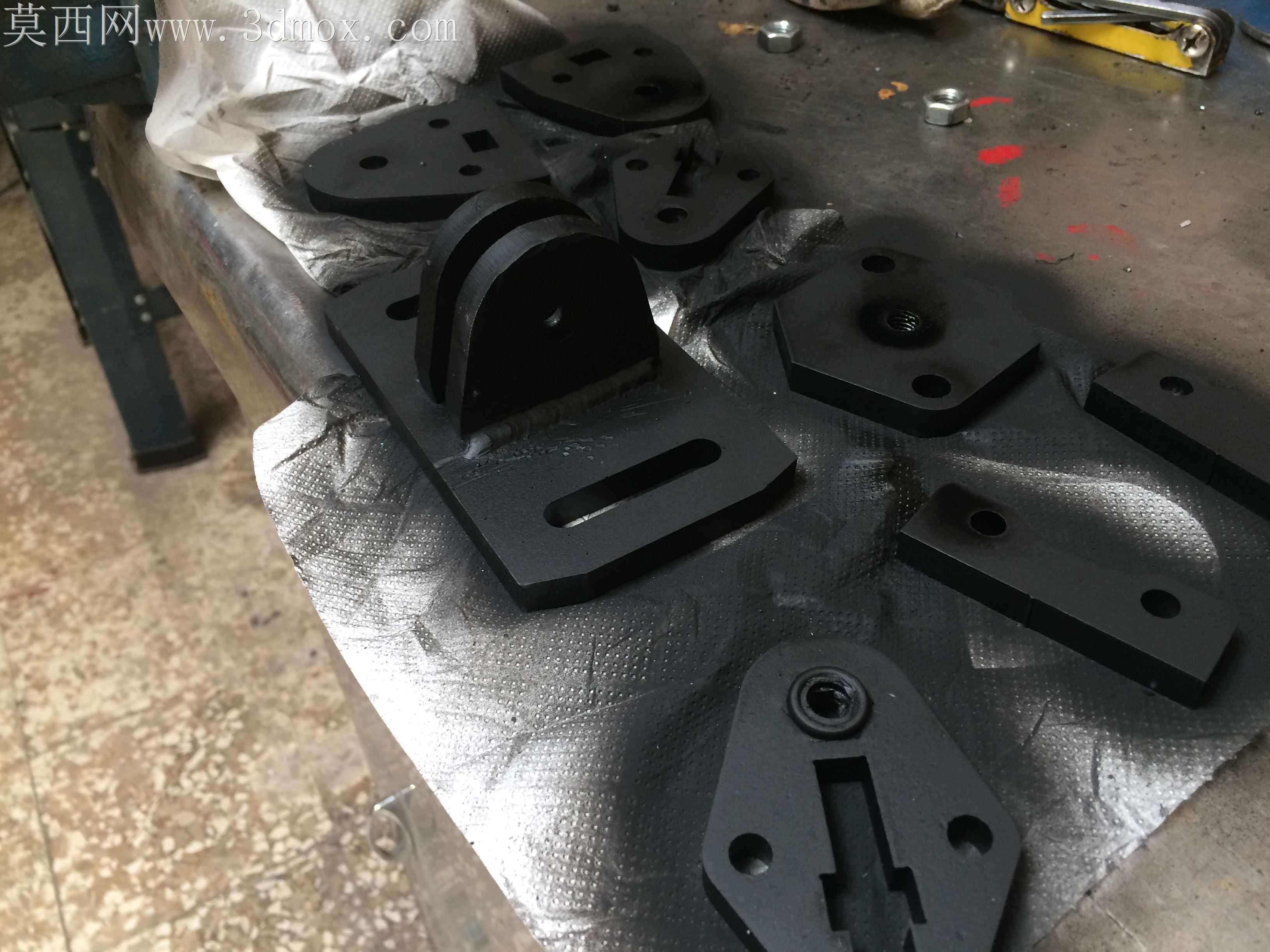

现场管材切槽加工最容易出现的装夹失稳问题，根源在于普通平口钳的V型块无法适配不同管径的圆管周向定位，钻削轴向力稍大就会出现管材转动、槽口偏斜的废件情况，这款夹持结构从装夹受力的底层逻辑做了针对性调整。夹块的开合面做了渐进式圆弧过渡，不是固定直径的V型槽，10到50毫米管径的圆管放上去，夹块闭合时圆弧面能自动贴合管身外壁，不会出现线接触压痕，也避免了薄壁管被夹变形的问题。底座的焊接垫板特意留了外表面下偏角，钻削下来的铁屑不会堆积在夹块滑动缝隙里，日常清理不用拆开钳体，顺着斜面就能扫走切屑，不会因为铁屑卡滞导致夹块滑动卡涩。主轴位置的螺纹连接特意做了防松设计，M10x80的锁紧螺栓配加厚螺母，反复开合夹块也不会出现螺纹滑牙、钳口松动的情况，夹块侧面的弹簧能在松开手柄时自动撑开钳口，取放管材不用手动掰动钳体，单人操作钻床时能省不少辅助时间。固定夹层的两组M8x80螺栓留了1.5毫米的调节间隙，装夹不同壁厚的管材时，可以微调夹块的平行度，不会出现夹块偏斜导致管材装夹歪扭的问题，底部的安装孔做了沉台设计，固定在钻床工作台面上时，螺栓头不会高出底座平面，放取长管材时不会刮蹭到螺栓凸起。针对不同直径的管材，配套的压杆螺母可以更换，装夹大直径厚壁管时换长规格压杆，装夹小直径薄壁管时换短压杆，不用更换整个钳体就能适配全范围管径的加工需求。钳口的压块做了防滑齿纹，但齿纹深度控制在0.3毫米，既可以咬住管身防止钻削时转动，又不会在薄壁管表面压出过深的痕迹，后续管材表面处理不用额外打磨装夹印痕。手柄的弯折角度特意做了人体工学调整，站在钻床操作位伸手就能扳动锁紧，不用侧身发力，长时间批量加工也不会出现手腕酸痛的情况，整个结构没有多余的复杂零件，所有易损件都是标准紧固件，车间日常维护更换不用定制非标配件，出现磨损随手就能换上标准件恢复装夹精度。
