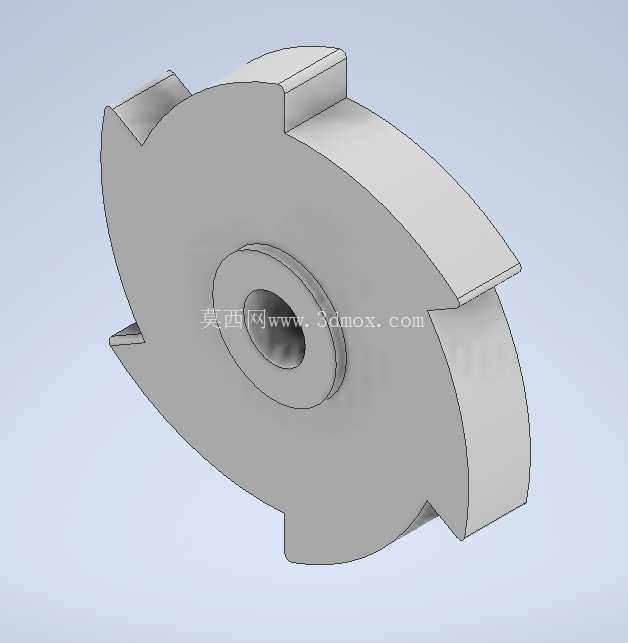

这款棘轮结构主要面向间歇进给、单向止逆类机械传动场景,常见于机床进给机构、起重设备止逆组件、轻工机械间歇送料单元以及自动化生产线的步进传动工位,核心作用是将连续回转运动转换为单向步进式传动,或是在负载工况下防止机构逆转引发安全事故。从结构设计逻辑来看,该棘轮采用了非对称异形齿廓设计,齿部工作面做了适配棘爪啮合的倾角处理,非工作面采用大角度过渡,能够保证棘爪在弹簧力作用下顺利滑入齿槽完成啮合,同时在回程阶段不会出现卡滞、打齿的问题。中心位置设计了带台阶的安装轴孔,轴孔端面预留了轴向定位的凸台结构,安装时可以直接与传动轴的轴肩贴合,不需要额外加装定位轴套,既压缩了轴向安装空间,也能保证棘轮回转过程中的同轴度,避免齿部啮合时出现偏载磨损。
齿部数量经过传动步进角核算,每齿对应的回转角度匹配常规间歇送料的进给步距需求,不需要额外搭配复杂的分度机构就能实现固定角度的步进传动,能够大幅简化配套设备的传动链结构。整体轮体采用等厚盘式结构,齿根位置做了圆弧过渡处理,避免应力集中导致的齿部断裂,能够承受棘爪啮合时的冲击载荷,适配中等负载的间歇传动工况。从安装边界来看,轮体外缘的最大回转半径经过尺寸校核,安装后不会与周边的棘爪摆臂、机架护板产生运动干涉,中心轴孔的孔径适配常规的标准传动轴径,键槽位置符合通用传动件的安装规范,不需要二次加工就可以直接完成装配。
在实际使用场景中,这类棘轮搭配对应规格的棘爪使用时,当主动件带动棘爪做往复摆动,棘爪就会推动棘轮沿固定方向转过对应齿距的角度,当主动件回程时,棘爪会沿棘轮齿面滑回,同时配套的止逆棘爪会卡入齿槽,防止棘轮在负载作用下倒转,整个传动过程不需要额外的锁紧机构就能实现单向传动锁止。设计过程中针对齿部的接触强度做了校核,齿面的接触应力控制在常用铸造合金材料的许用应力范围内,能够满足长期往复啮合的耐磨需求,轮体的厚度经过抗扭强度核算,传递额定扭矩时不会出现轮体扭曲变形的问题。不同于常规的对称齿棘轮,这款异形齿结构的齿顶做了切边处理,能够减少棘爪滑入齿槽时的冲击噪音,同时降低齿顶的磨损速率,延长构件的整体使用寿命。
在铸造工艺适配性上,整个轮体没有复杂的倒扣结构,采用常规的砂型铸造或是压铸工艺都能完成毛坯成型,后续只需要对中心轴孔、齿面进行少量机加工就能达到装配精度要求,生产加工的工艺性较好,适合批量生产配套各类通用机械设备。实际选型装配时,只需要确认安装轴径、所需步进角以及额定负载扭矩三个核心参数,就可以直接替换同规格的棘轮构件,不需要对周边的安装结构做改动,维护替换的便捷性较高。
