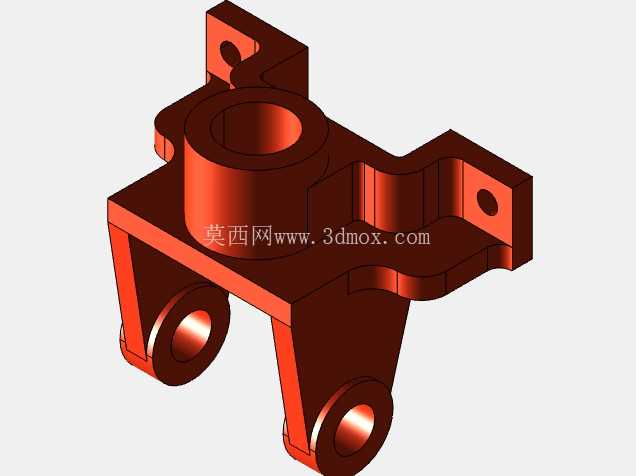

这类带多组铰接孔位的支撑连接构件,常见于中小型自动化生产线的工位摆动机构、轻工机械的连杆传动单元,以及小型专用设备的执行端连接部位,核心作用是在固定基座与活动执行件之间形成稳定的铰接支撑,同时承担径向载荷与小幅摆动扭矩的传递。从结构设计逻辑来看,主体采用一体式铸造成型的框架结构,中部设置的大直径同轴通孔用于穿装主轴或固定销轴,是整个构件的核心承载基准,孔壁预留的加工余量可满足后续镗削加工的精度要求,保证与配合轴件的同轴度公差控制在0.02mm以内,避免运转过程中出现卡滞或偏磨问题。
上部伸出的两个带孔安装耳,分别对应不同方向的固定点位,其中一侧耳座采用弯折式结构,可避让相邻部件的运动轨迹,另一侧平直耳座则用于与刚性支架直接锁附,两个耳座的孔位中心距经过严格校核,保证安装后构件的摆动平面与设计基准面完全平行,不会出现侧向附加载荷。下部延伸出的两个带孔支脚,是与活动执行件连接的铰接点位,两个支脚的孔位保持同轴,且与中部主孔的中心距按照传动比要求精确设定,可保证铰接的连杆部件按照预设轨迹做往复摆动,支脚与主体连接部位做了加厚过渡处理,避免长期受交变载荷作用出现应力集中断裂的问题。
从安装边界来看,构件整体的外轮廓尺寸适配多数小型设备的安装空间,中部主孔的孔径可适配直径12-20mm的标准销轴,上部耳座的安装孔可适配M6-M8的内六角螺栓,下部支脚的铰接孔可适配直径8-12mm的连接销轴,所有孔位的端面都预留了沉台结构,可容纳螺栓头或销轴的卡簧槽,避免安装后突出部件干涉相邻运动件。设计过程中特意将主体的壁厚控制在均匀的3-4mm区间,既保证了整体结构的刚性,又避免了铸造过程中出现壁厚不均导致的缩孔、砂眼等缺陷,各个转角位置都做了R2-R3的圆角过渡,一方面降低铸造时的应力集中,另一方面也减少后续机加工的去毛刺工作量。
这类构件在实际使用中,通常会在各个铰接孔内压装铜套或自润滑轴承,降低铰接部位的磨损速度,延长部件的维护周期,主体材质一般选用铸钢或球墨铸铁,可承受一定的冲击载荷,适配多数中低速、轻载的往复摆动工况。在建模过程中,需要重点保证各个孔位的同轴度、平行度形位公差,以及各个安装面的平面度要求,同时要预留足够的机加工余量,尤其是孔位和安装端面的余量控制在1.5-2mm,避免后续加工时出现余量不足导致零件报废的问题。另外,构件上部的弯折耳座在建模时需要做拔模斜度处理,斜度控制在1-1.5度,满足铸造模具的开模要求,各个加强筋的位置也要符合铸造工艺的要求,避免出现倒扣结构,减少模具的抽芯结构复杂度,降低铸件的生产成本。
