铸造工艺用浮动式连接基座结构设计

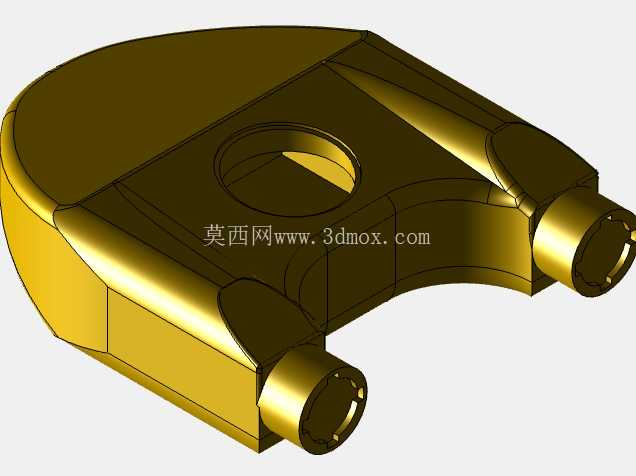

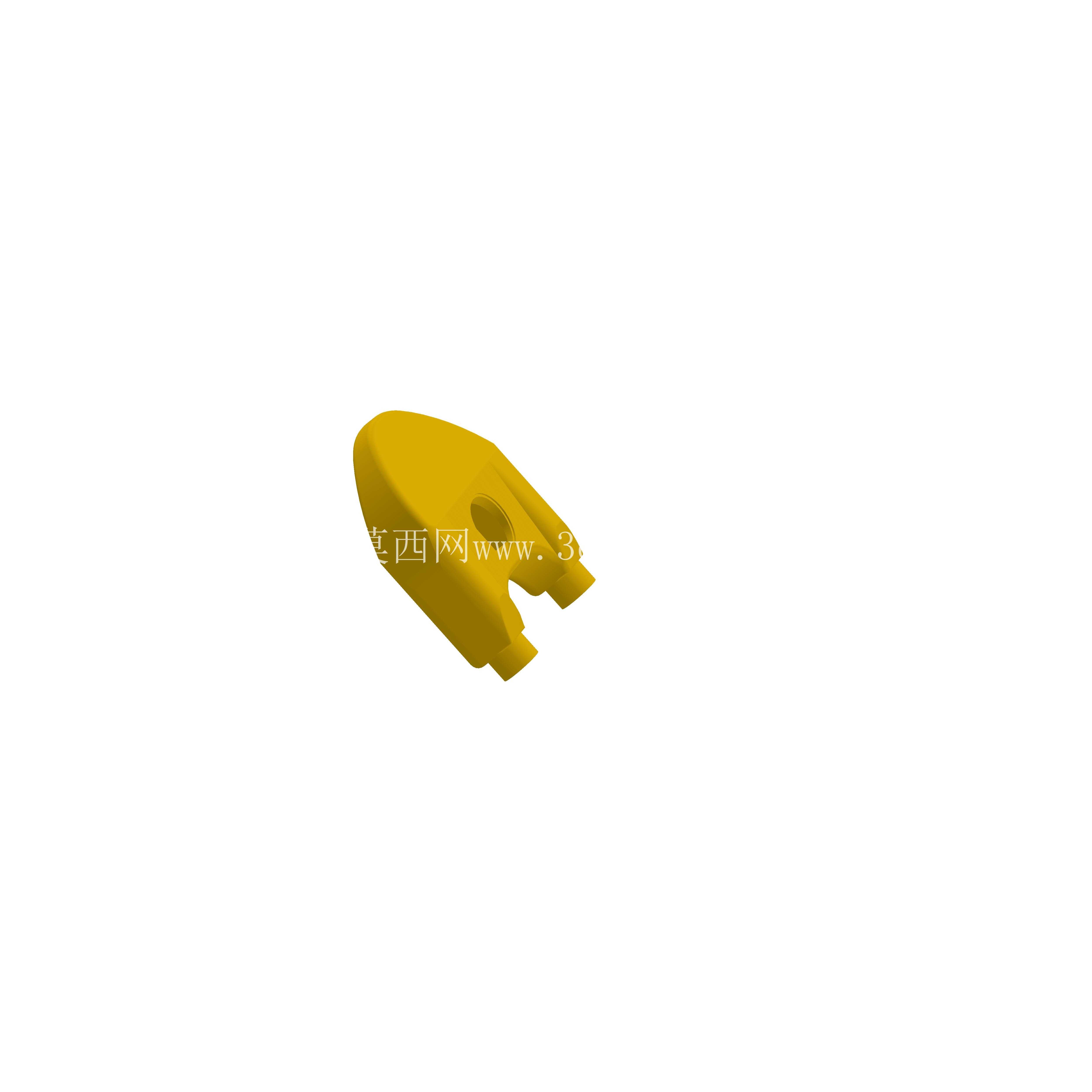

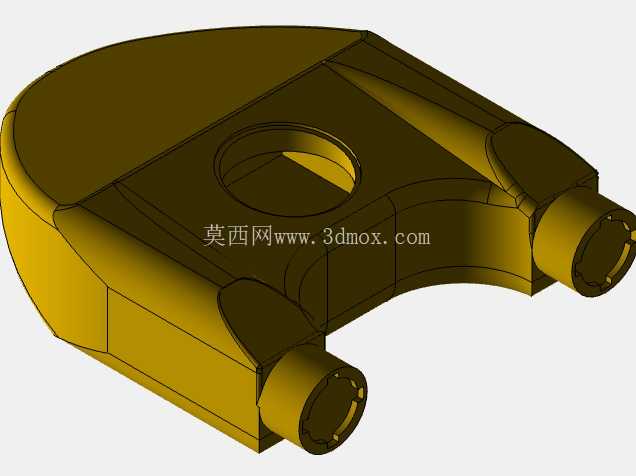

　　在中小型铸件的批量浇注生产线上，这类浮动式连接构件是工装夹具系统里容易被忽略但直接影响装夹可靠性的核心小件，多数布局在铸型输送线的定位工位、合模机构的侧压端以及铸件出模后的转接挂点位置，日常工况下要持续承受高温辐射带来的热形变影响、合模加压时的瞬时冲击载荷，还要适配铸型定位销存在的微小位置偏差，避免刚性连接带来的别劲、卡滞甚至工装断裂问题。从结构功能来看，构件主体采用带圆弧过渡的楔形块构型，中部预留的贯通安装孔用于穿装铰接销轴，端部的开口叉槽直接对接工装的活动压头，整体没有多余的冗余结构，所有受力棱边都做了R3以上的圆角处理，既减少了铸造过程中的应力集中风险，也能避免长期交变载荷下出现的疲劳裂纹。

　　设计阶段最先敲定的是浮动行程的边界，结合多数中小型铸造工装的定位公差带，把构件的摆动间隙控制在±3°范围内，既可以补偿铸型分型面的0.5mm以内的平面度误差，也不会因为间隙过大导致压合时出现定位偏移，安装孔的同轴度公差严格控制在0.02mm以内，保证销轴穿装后没有卡滞，转动时的阻尼均匀，不会出现受力偏载的情况。外形尺寸上，构件整体长度控制在80mm区间，最大宽度42mm，厚度方向保留18mm的实体尺寸，安装孔中心到构件端部的距离按照力臂最优比例设置，保证压合时的作用力可以垂直传导到铸型分型面，不会产生额外的分力导致铸型错位。

　　实际投产验证阶段，这类结构的材质选用常规的45号钢经调质处理即可满足工况需求，表面做发黑处理抵御铸造车间的潮湿锈蚀环境，和销轴配合的孔位不需要额外加装衬套，依靠自身的调质硬度就能满足10万次以上的开合动作寿命，维护时只需要定期清理缝隙里残留的型砂碎屑，加注少量润滑脂就能保证动作顺畅。不同于刚性连接的压块结构，这种浮动设计的核心优势在于可以自动适配工装加工、安装过程中累积的位置误差，不需要在装配阶段反复修磨压块的接触面，能把工装的装配调试时间缩短近40%，尤其是在多品种小批量的铸造生产场景里，更换不同规格铸型时不需要重新调整压块的安装位置，依靠构件自身的浮动量就能完成贴合压紧，大幅减少换型调试的工作量。

　　结构上的开口叉槽设计也考虑了快速拆装的需求，不需要完全抽出销轴就能完成构件的更换，日常维护时不用拆解整个工装的连接结构，单人就能在两分钟内完成易损件的替换，适配铸造车间快节奏的生产维护需求。另外在结构的受力路径设计上，特意把安装孔的受力接触面做了局部加厚处理，把应力集中区域从孔位边缘转移到实体厚度更大的主体区域，避免长期受冲击载荷出现孔位失圆、变形的问题，端部的压合面做了微小的防滑纹理处理，和铸型接触时不会出现打滑移位，保证压合的可靠性。
