汽车冲压模具用齿条式机架结构设计

在汽车覆盖件冲压生产线的工装配套结构中，这类带齿条结构的机架承担着工位间精准步进送料的核心传动功能，区别于常规的型材焊接机架，它将传动齿条与机架承载主体做了一体化设计，省去了额外安装齿条的定位调整工序，能有效压缩冲压线的工装装配周期。从实际产线应用来看，这类机架多用于中小型汽车冲压件的连续模工位，配合齿轮传动组件完成板料的定距输送，送进精度直接影响冲压件的孔位、轮廓尺寸公差，因此设计阶段对齿条齿形的直线度、齿距累积误差都有明确的管控要求。

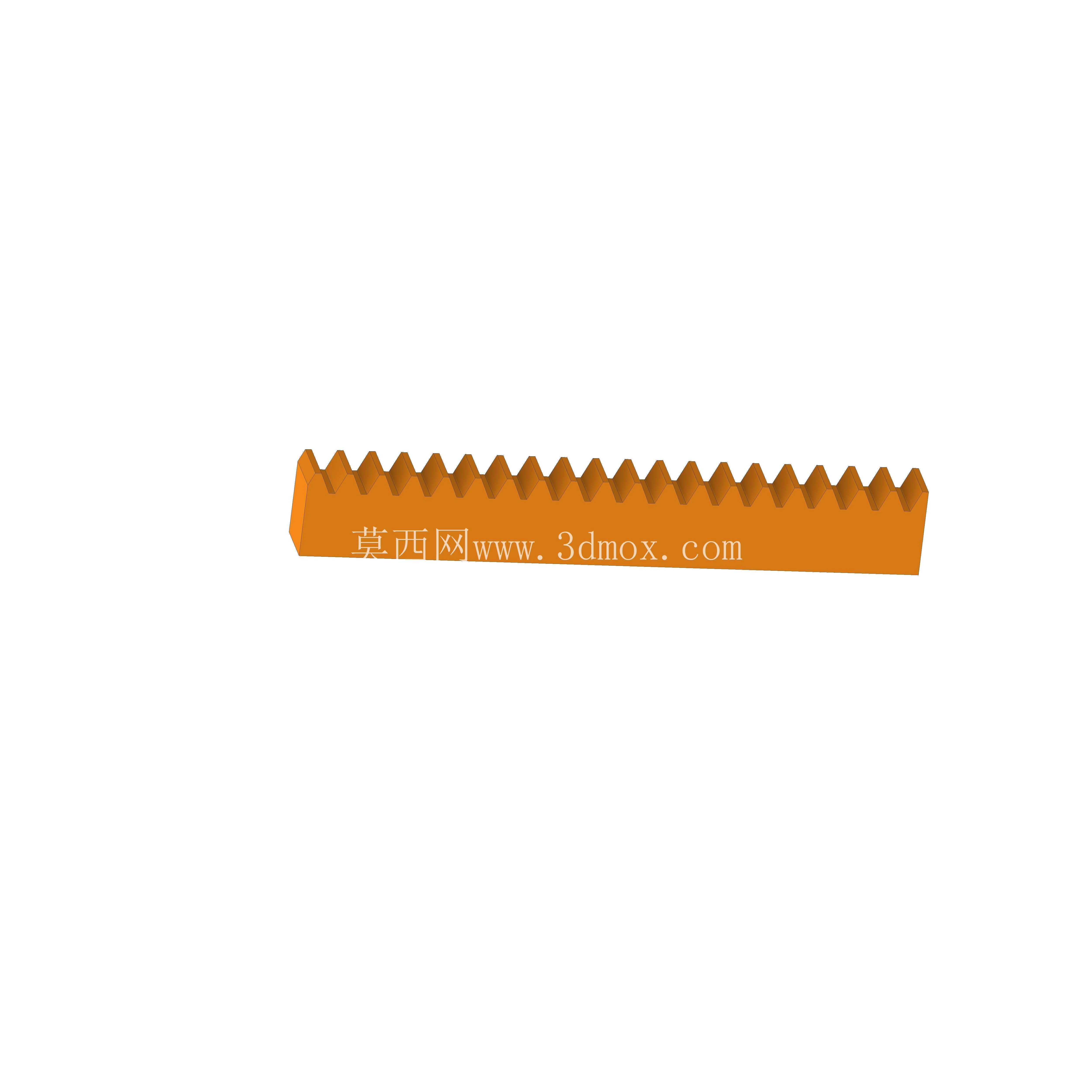

设计过程中首先要匹配对应冲压设备的滑块行程参数，本次设计的机架主体长度为132，这个尺寸是结合对应工位的送料步距、安装空间边界反复校核确定的，既保证单次送料行程能覆盖连续模的工位间距需求，也不会因为机架过长导致安装时与压机立柱、安全防护栏产生干涉。齿条部分的齿形采用标准渐开线齿形设计，齿顶与齿根的过渡圆角做了加大处理，避免长期往复传动过程中出现应力集中导致的齿部崩裂，毕竟冲压生产的节拍通常在每分钟15-30次，往复传动的疲劳载荷是设计时必须考量的核心因素。

机架的主体截面采用矩形空心结构，在保证整体抗弯刚度的前提下尽可能降低自重，安装面预留了对应的螺栓过孔与定位销孔，安装时可以通过定位销快速完成与压机工作台面的位置校准，不需要反复打表调整齿条的平行度。和传统分体式齿条加安装基座的结构相比，一体化的设计消除了齿条与基座之间的装配间隙，在高速送料过程中不会出现反向冲击间隙，能大幅降低传动过程中的异响与磨损，延长整套送料机构的维护周期。

从实际工况适配角度，这类机架的安装基准面做了平面度管控，安装后齿条的传动基准线与送料方向的平行度公差控制在0.02mm每米范围内，保证齿轮啮合时间隙均匀，不会出现偏载磨齿的问题。齿面部分预留了后续淬火处理的加工余量，模型建模时已经考虑了热处理变形的补偿量，后续加工时不需要再二次修配齿形，能直接匹配对应的传动齿轮参数。在冲压线的换模调试过程中，这类一体化机架的拆装效率也更高，不需要重新调整齿条的啮合间隙，能有效缩短换模停机时间，适配汽车冲压车间多品种小批量的柔性生产需求。

建模过程中对齿形的参数做了全关联设计，只要调整模数、齿距、总长度参数就能快速衍生出不同送料行程的同系列机架结构，不需要重新绘制齿形轮廓，能大幅缩短同系列工装的设计周期。机架两端预留了行程限位块的安装位置，避免送料超程导致齿轮脱啮，同时端部做了倒角处理，防止安装过程中磕碰划伤操作人员或者配套的传动部件。整体结构没有多余的冗余设计，所有的结构特征都服务于传动精度、安装便捷性与长期使用的可靠性，完全贴合汽车冲压生产现场的实际使用需求，不需要做额外的结构修改就能直接投入生产加工。
