M12六角螺母标准紧固件三维结构

在各类机械装配、工装夹具搭建、生产线设备维护场景中，M12规格的六角螺母是应用频次极高的螺纹连接件，这类零件看似结构简单，却直接决定了整套连接结构的预紧可靠性与长期服役稳定性。从实际工程应用来看，这类螺母常与M12外螺纹螺栓、螺柱配合使用，覆盖从普通设备机架拼装、钣金结构固定，到液压管路附件装夹、模具组件定位等多类场景，不同工况下对螺母的对边尺寸、螺纹精度、端面垂直度都有明确的公差要求。

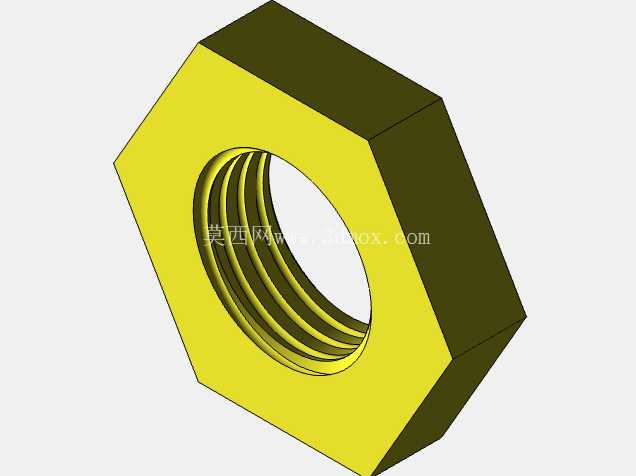

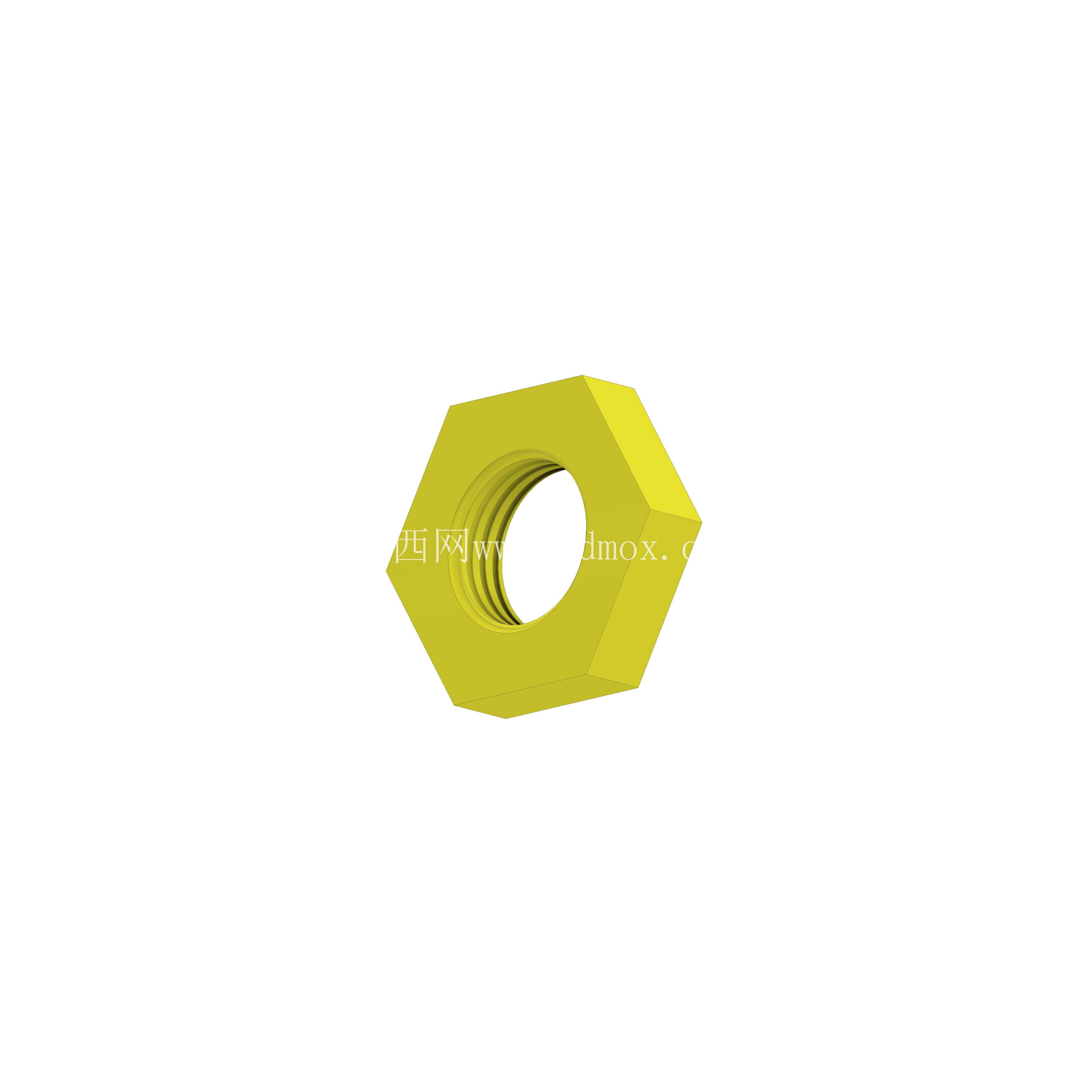

本次呈现的M12六角螺母结构，完全遵循公制普通螺纹的连接设计逻辑，外形采用正六棱柱主体结构，这种结构设计并非随意选择：六方外形能够适配普通开口扳手、活动扳手、套筒扳手的施力角度，每次扳动仅需60度旋转空间即可完成换位，在设备内部狭窄装配空间里，相比四方螺母拥有更灵活的操作适配性，同时六方的受力面分布更均匀，拧紧过程中不容易出现棱角崩损的问题。螺母中心为标准公制粗牙内螺纹，螺纹牙型遵循60度等边三角形牙型规范，牙侧间隙控制在普通连接级公差范围内，能够与同规格外螺纹件实现顺畅旋合，旋合过程中不会出现卡滞、偏斜的问题。

从设计细节来看，螺母的两个端面都做了平整加工处理，端面与螺纹轴线的垂直度公差控制在合理范围内，当与被连接件表面、垫片贴合时，能够保证预紧力均匀分布在整个接触环面上，避免因端面倾斜导致螺纹副受力偏载，长期受振动载荷时出现松脱的问题。螺母的厚度尺寸参考通用标准件规格设定，既保证了足够的螺纹啮合圈数——通常M12规格的螺母啮合圈数在6-8圈即可满足普通静载荷下的连接强度要求，又不会因为厚度过大造成不必要的材料浪费与装配空间占用。六方的对边尺寸、对角尺寸都严格匹配标准扳手的适配尺寸，现场装配时不需要额外定制工装，使用常规公制扳手即可完成拧紧与拆卸操作。

在实际建模过程中，这类标准件的建模需要重点关注几个容易被忽略的细节：首先是螺纹收尾部分的处理，实际生产中螺母两端的螺纹不会延伸到端面边缘，会有一小段不完全牙的过渡区域，建模时还原这个细节能够让模型更贴近真实零件的状态，在做装配干涉检查时不会出现误判；其次是六方棱边的微小倒角，这个结构一方面是去除零件加工后的锐边毛刺，避免装配时划伤操作人员与被连接件表面，另一方面也能在螺母对准螺栓螺纹时起到导向作用，快速对齐螺纹轴线，提升装配效率。另外，螺母的内螺纹小径、大径、中径尺寸都需要严格匹配公制螺纹的公差规范，不能随意设定尺寸，否则在做虚拟装配、运动仿真时，会出现螺纹配合干涉、连接受力分析结果失真的问题。

从安装边界来看，这类M12六角螺母在装配时，需要预留足够的扳手操作空间：围绕螺母轴线的圆周方向，至少要留出足够容纳扳手转动的空间，轴向方向也要留出扳手进出的余量，在做整体设备结构设计时，不能只考虑螺母本身的外形尺寸，忽略装配操作的空间需求，否则现场装配时会出现扳手无法卡入、无法完成拧紧操作的问题。在不同的应用场景中，这类螺母还可以配合平垫片、弹簧垫片、防松垫圈使用，平垫片能够增大螺母与被连接件的接触面积，降低接触面的压强，避免软质被连接件表面被压溃；弹簧垫片则可以在振动工况下提供持续的预紧弹力，降低螺纹副松脱的概率。

对于结构设计从业者来说，这类标准紧固件的三维模型不需要每次都从零建模，但是准确还原其结构尺寸、公差特征是非常必要的，在做整机装配设计时，标准件模型的精度直接影响整体装配检查的准确性，很多新手设计师容易忽略标准件的细节尺寸，导致后续生产装配时出现干涉、扳手空间不足等问题，反而增加了现场整改的成本。从零件的功能逻辑来看，六角螺母的核心作用是通过螺纹副的旋合产生轴向预紧力，将两个或多个被连接件牢固夹紧，因此所有的结构设计都是围绕“可靠传力、方便装配、适配标准工装”这几个核心目标展开，没有多余的结构设计，每一处尺寸、每一个倒角都有其实际工程意义。
