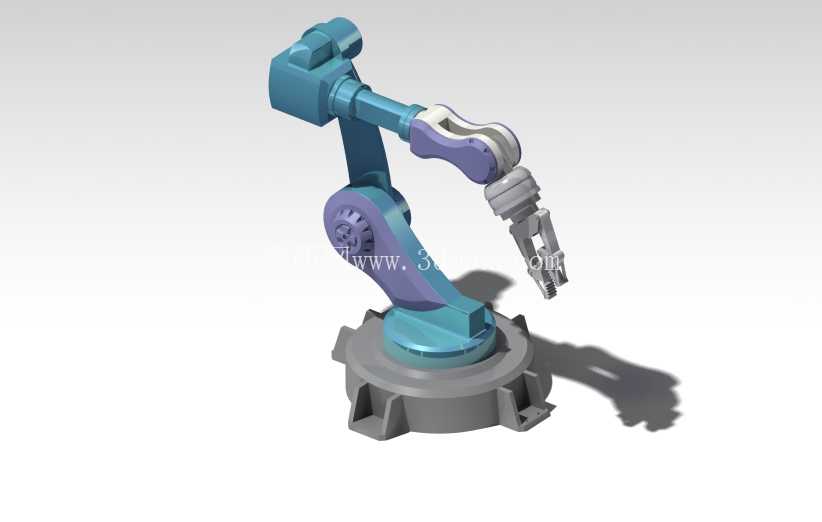

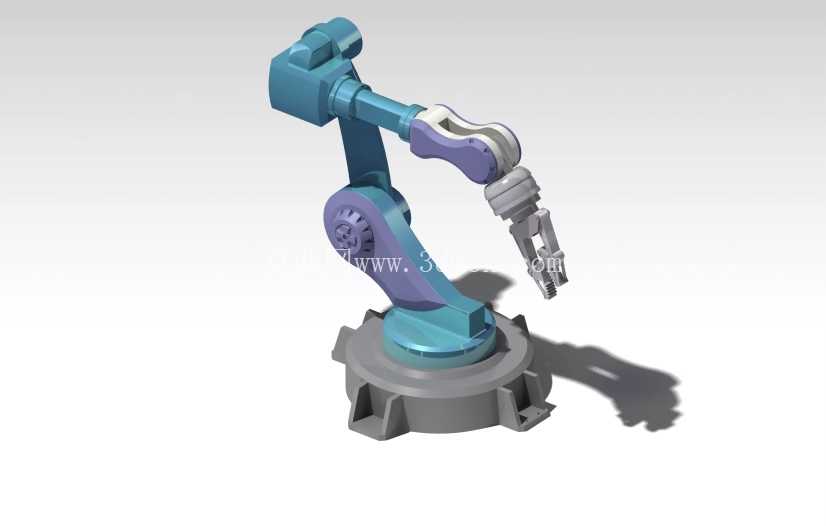

六轴联动工业铸造作业机械臂结构

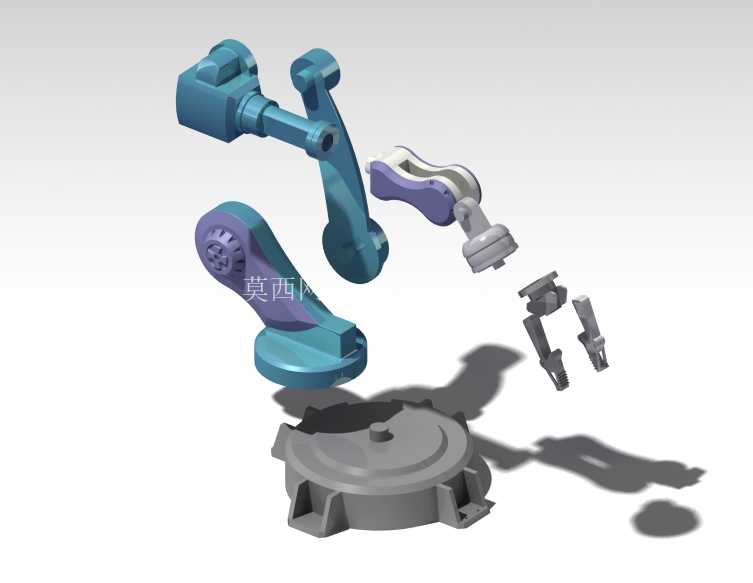

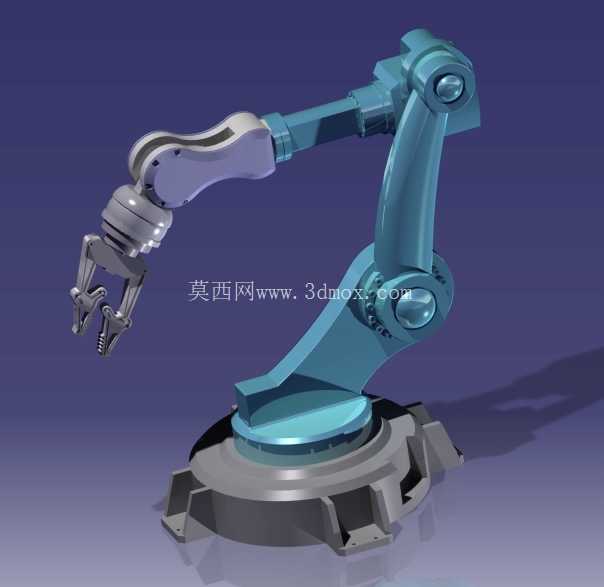

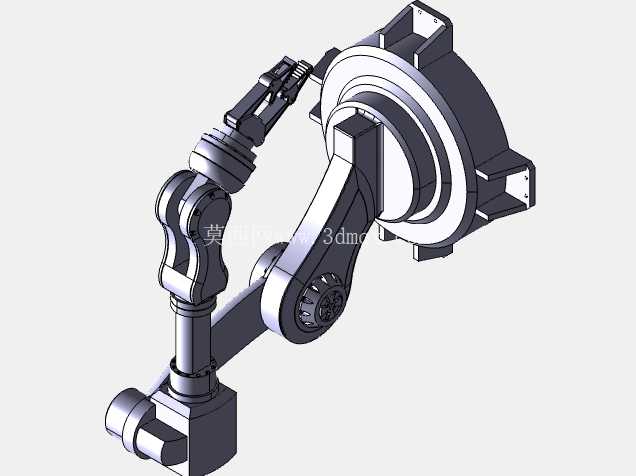

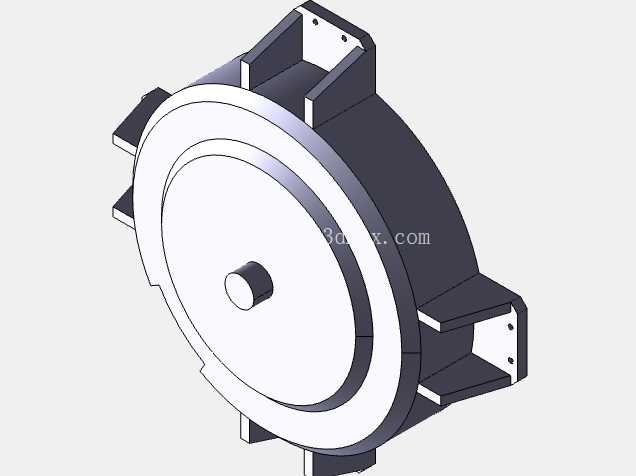

　　从结构布局来看，它采用了经典的六轴串联关节构型，底座采用大直径法兰安装结构，安装面预留了均匀分布的螺栓固定孔位，安装时需要匹配现场的钢结构安装基座或者混凝土预埋基座，基座的水平度误差需要控制在0.2mm/m以内，避免长期运行出现关节轴承偏磨的问题；底座内部集成了第一轴的伺服传动结构，负责整个臂体的水平回转，回转范围可以覆盖正负170度，足够覆盖工位周边3米半径内的作业范围，不会出现作业死角。这款六轴机械臂的结构设计，最初是围绕铸造车间的高温作业场景做的适配，在压铸、重力铸造的生产线工位上，它可以替代人工完成铸件取件、浇口余料去除、砂芯转运、铸件表面初步清理这类重复性高、环境温度高、存在作业安全风险的工序，相比人工操作，它的动作重复定位精度可以稳定控制在±0.1mm区间，能适配连续24小时的三班倒生产节奏，不会因为长时间作业出现动作变形或者疲劳偏差。

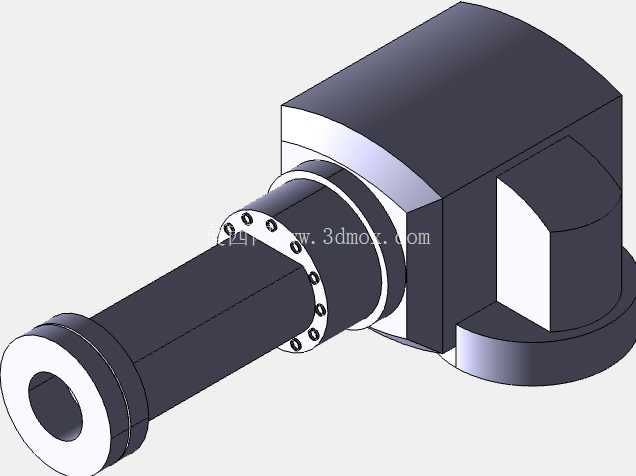

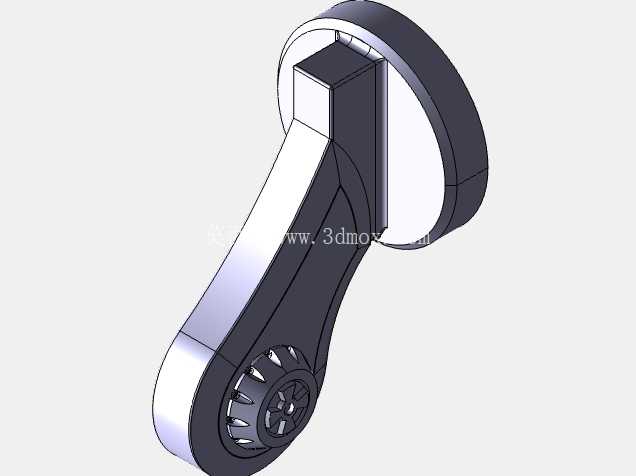

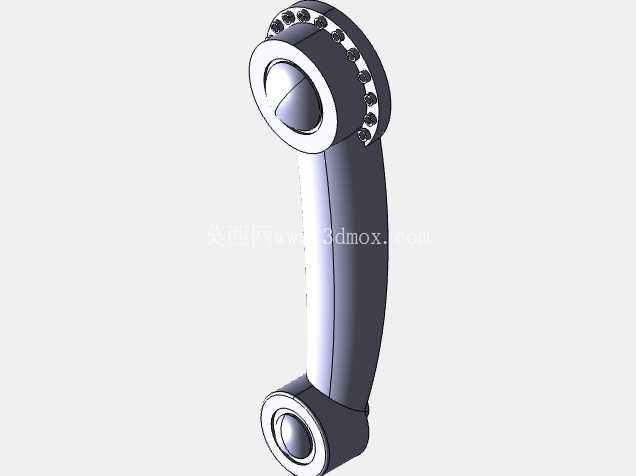

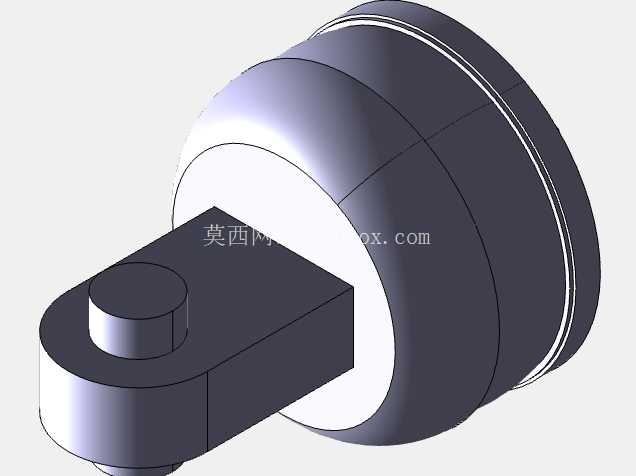

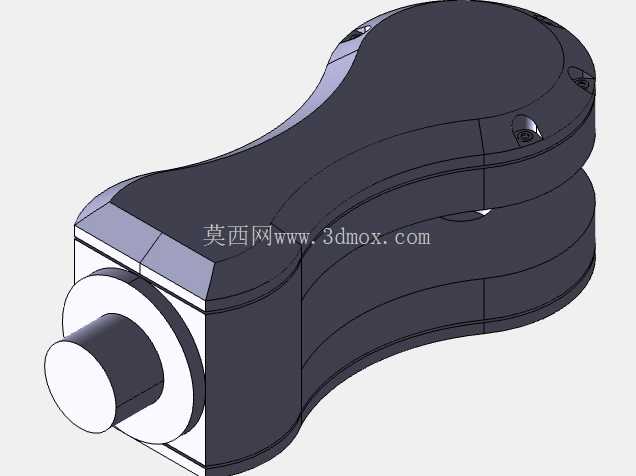

　　大臂部分采用了变截面的箱型铸造结构，内部做了加强筋布局，在保证整体结构刚度的前提下尽可能降低臂体自重，减少第二轴、第三轴关节的负载压力，第二轴负责大臂的俯仰动作，俯仰范围可以从负60度到正75度，既可以下探到低位的铸造模具工位取件，也可以抬升到高位的料架位置完成铸件码放；第三轴配合小臂的俯仰动作，可以进一步拓展作业的垂直覆盖范围，小臂末端的三个关节分别负责小臂回转、腕部俯仰、腕部回转，三个轴的组合动作可以让末端夹持器到达作业范围内的任意空间姿态，哪怕是结构复杂的铸件内腔位置，也能调整到合适的角度完成清理或者抓取作业。

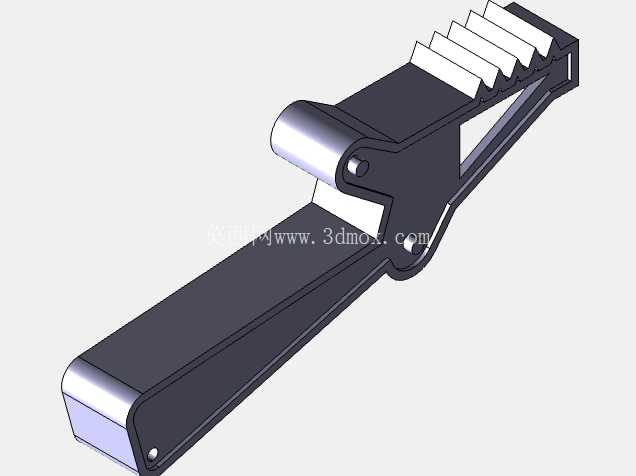

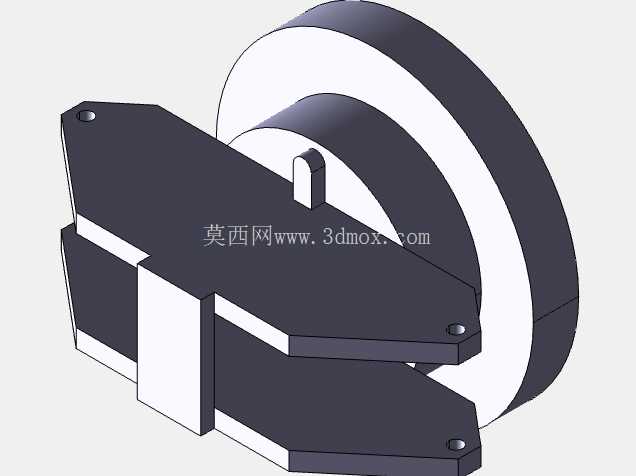

　　末端的夹持器采用了两指自适应夹爪结构，夹指表面做了防滑的齿形设计，夹持力可以根据抓取的铸件重量做自适应调整，抓取重量在10kg以内的中小型铸件时，不会出现夹伤铸件表面或者夹持脱落的问题，夹爪的开合行程可以覆盖20mm到180mm的尺寸范围，能适配铸造生产线上大部分中小型铸件的抓取需求，不需要频繁更换末端执行器就能完成不同工序的作业切换。设计过程中针对铸造车间的高温、多粉尘的作业环境做了专门的结构优化，所有关节的转动位置都采用了双层密封结构，外层是防尘密封圈阻挡铸造粉尘进入关节内部，内层是油封结构保证润滑脂不会泄漏，关节内部的传动齿轮采用了渗碳淬火处理，表面硬度可以达到HRC58-62，能承受长期往复转动带来的磨损，臂体的外表面做了耐高温的防腐涂层，哪怕长期处在60摄氏度的环境温度下，涂层也不会出现脱落或者老化开裂的问题。

　　安装边界方面，整个臂体完全展开后的最大回转半径是1850mm，底座的安装直径是520mm，安装时需要在基座周边预留至少200mm的维护空间，方便后期对关节传动部件做定期润滑和密封件更换，臂体收拢状态下的最小占用空间是直径800mm、高度1200mm的圆柱区间，在生产线布局时可以根据这个尺寸做周边安全护栏的设置，避免作业过程中臂体和周边设备发生干涉。在实际的生产线适配中，这款机械臂可以和铸造机、输送带、切边机、抛丸机这类周边设备做信号联动，不需要人工干预就能完成从模具内取件、输送到切边工位去除浇口、再转运到输送带上进入下一道工序的全流程作业，相比传统的人工操作，单台机械臂可以替代2到3名操作工人的作业量，同时能避免高温铸件、模具合模过程中可能出现的安全事故。结构设计时还做了动平衡校核，每个关节的传动部件都做了配重优化，臂体在高速运动过程中不会出现明显的振动，哪怕是满负载状态下以最高1.2m/s的末端速度运行，整体的运行平稳性也能满足作业要求，不会因为振动导致铸件脱落或者定位偏差。走线结构全部采用了内部隐藏式布局，所有的动力线、信号线都从臂体内部的走线槽穿过，不会暴露在臂体外部，避免作业过程中高温飞溅的铝液、铁屑烫伤线缆，也能减少外部粉尘对线缆接头的腐蚀，延长线缆的使用寿命，减少日常维护的工作量。
