山地电动自行车控制器防护外壳结构设计

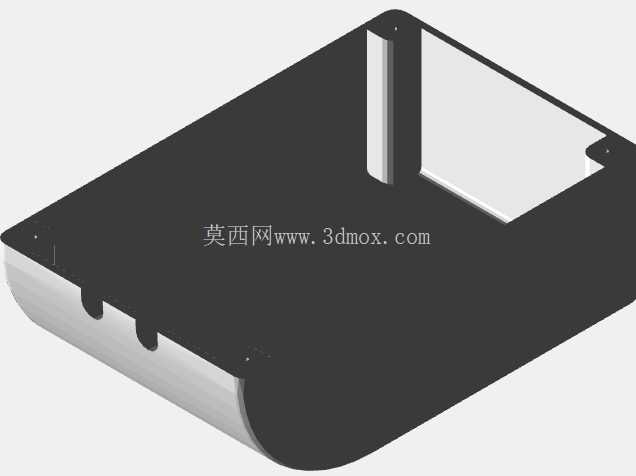

日常做两轮代步工具结构配套设计时，电动自行车控制器的壳体设计往往是容易被忽略但直接影响整车可靠性的环节，尤其是山地场景使用的车型，控制器长期暴露在颠簸、泥水、温差变化大的环境下，壳体的防护能力、安装适配性直接决定了电控单元的使用寿命。这款控制器外壳采用敞口盒式主体结构，底部做了一体化的内凹走线槽位，边缘预留的卡扣缺口是为了配合上盖完成快速扣合，不需要额外打胶就能实现基础的防尘防溅水密封，适配日常非极端涉水的骑行场景。

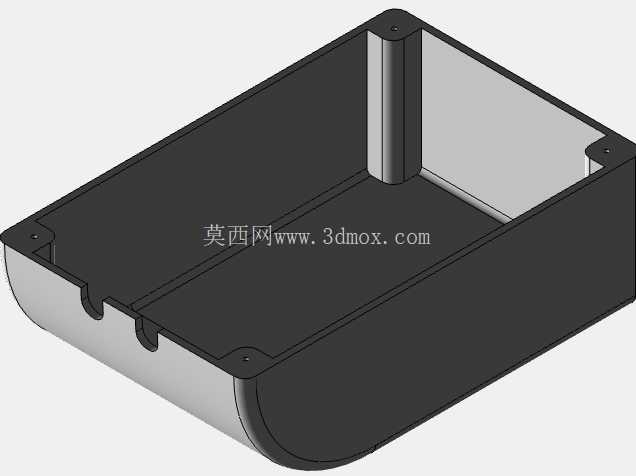

从结构设计逻辑来看，壳体内部居中设置的立式安装柱是核心定位结构，柱体做了根部加厚的圆角过渡，避免压铸成型时出现缩孔缺陷，同时安装柱的高度与内部PCB板的安装高度完全匹配，PCB板可以直接通过螺丝固定在柱体顶面，不需要额外增加支撑柱件，减少装配工序的同时也避免了额外零件带来的松动风险。壳体的边角全部做了R角过渡，一方面是压铸工艺的脱模需求，减少尖角位置的应力集中，另一方面在整车装配时，R角结构不会剐蹭整车的线束外绝缘层，降低线路破损短路的概率。

考虑到山地车骑行时的持续振动工况，壳体侧壁的厚度做了差异化设计，靠近安装固定孔位的侧壁厚度比其余位置厚1.2mm，固定孔位直接在壳体边缘一体压铸成型，孔位周边做了下沉式的沉台设计，装配螺丝时螺丝头可以完全沉入沉台内，不会突出壳体表面剐蹭车架的安装位，同时沉台结构也能分散螺丝锁紧时的压应力，避免长期振动下孔位出现开裂。壳体底部的圆弧过渡结构是为了适配圆管型的车架安装位，安装时壳体圆弧面可以完全贴合车架管材的外壁，配合扎带或者固定抱箍就能完成稳固安装，不需要额外设计转接支架，适配市面上多数管径的山地车、电动自行车车架。

在实际功能设计上，壳体侧壁预留的缺口位置是控制器线束的出线位，缺口的尺寸刚好匹配多芯控制线与动力线的线径，装配时线束从缺口引出后，可以配合防水胶圈完成出线位的密封，避免泥水从出线位置渗入壳体内部腐蚀电路板。壳体内部的空间做了分区设计，靠近出线位的区域预留了接线端子的放置空间，远离出线位的区域是功率管的贴合位，壳体对应位置的内壁做了平面度公差控制，功率管可以直接贴合内壁安装，通过壳体本身完成散热，不需要额外增加散热铝片，既控制了整体重量，也减少了零件数量。

从安装边界来看，这款壳体的整体外轮廓尺寸适配常规350W到500W功率的电动自行车控制器安装需求，内部净空尺寸可以容纳常规尺寸的主控PCB板与电容元件，安装孔位的间距符合行业通用的控制器安装孔距标准，可以直接替换同规格的老旧控制器外壳，不需要对车架安装位做二次修改。壳体的敞口设计也方便后期维修时拆开检查电路板状态，扣合式的上盖结构不需要破坏密封胶就能拆开，降低售后维护的难度。针对山地骑行的碎石冲击场景，壳体的外表面做了哑光硬质氧化处理的预留工艺位，压铸成型后做表面处理可以提升壳体的表面硬度，避免行驶中带起的碎石打花壳体表面，同时氧化层也能提升壳体的耐腐蚀能力，应对雨天骑行的泥水侵蚀不会出现锈迹。

设计过程中也充分考虑了压铸生产的工艺性，所有的拔模斜度控制在1.5度，壳体壁厚均匀控制在2mm左右，避免壁厚差异过大导致压铸时出现填充不满或者冷隔缺陷，内部的加强筋全部顺着脱模方向设置，不需要额外做抽芯结构，简化模具结构的同时也降低了生产的不良率。安装柱的内部做了盲孔设计，攻丝后可以直接锁付螺丝，不需要额外镶嵌铜螺母，在满足安装强度的前提下控制了生产成本，适合批量配套生产。
