三通式法兰连接铸造阀体结构设计

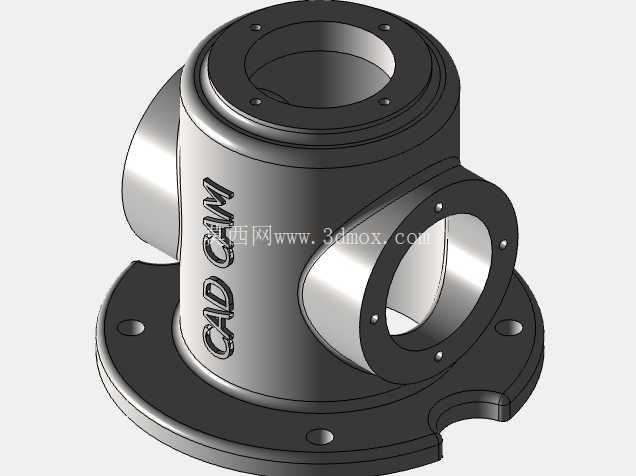

　　从结构设计逻辑来看，底部采用带安装定位孔的圆形法兰底座，法兰边缘预留了三个均匀分布的螺栓过孔，同时法兰一侧做了切边定位结构，安装时可以快速卡入安装基座的定位槽，避免阀体紧固时发生周向转动，安装孔的孔径与孔位间距匹配常规DN50通径管路的法兰安装标准，不需要额外加工转接板就能直接对接现有管路支架。顶部法兰为四螺栓孔布局，用于安装阀盖、执行器或者阀芯组件，法兰端面预留了密封槽安装位，装配时可以嵌入O型圈或者金属缠绕垫片，保证高压工况下的端面密封性能，顶部法兰的止口尺寸做了公差配合设计，和阀盖装配时能够自动对中，减少装配时的调整工作量。在流体输送管网、工业过程控制管路系统中，阀体作为承压与流道导向的核心承载部件，其结构合理性直接决定整套管路系统的密封可靠性、运行寿命与流阻特性。这款三通结构的阀体，采用底部法兰+两个侧向接口+顶部法兰的多通布局，能够实现单路输入双路输出、或者双路输入单路汇流的流体换向、分流与合流功能，常见于化工介质输送、市政给排水、暖通循环系统、小型液压动力单元的管路节点位置，替代多个直通阀加管路弯头的组合方案，减少管路接头数量，降低潜在泄漏点。

　　两个侧向接口呈90度垂直布局，接口同样采用法兰连接形式，每个侧方法兰设置四个螺栓孔，法兰端面的密封面为凸面结构，适配凹凸面法兰垫片，侧向接口的流道和主腔体做了圆弧过渡处理，没有直角突变结构，能够大幅降低流体经过阀体时的局部流阻，减少介质在腔体内的滞留区，避免带有固体颗粒的介质在腔体内沉积堵塞。整个阀体的外壁做了等壁厚设计，结合铸造工艺的拔模斜度要求，外壁从法兰位置向腔体中部平滑过渡，没有尖锐的棱角结构，既能够减少铸造时的应力集中，避免铸件冷却过程中出现缩松、裂纹缺陷，也能保证承压时腔体壁面的应力均匀分布，在额定1.6MPa工作压力下，壁面应力远低于铸件材料的许用应力值。

　　腔体内部的流道交汇处做了圆弧导角处理，没有加工死角，后续如果用于输送洁净介质，也能够满足CIP清洗的无残留要求。侧向法兰和主腔体的连接位置做了加强筋过渡，避免管路侧向受力时连接位置出现断裂，尤其是在管路存在热胀冷缩位移、或者设备运行振动的工况下，加强结构能够吸收部分形变应力，提升阀体的抗疲劳性能。从安装边界来看，整个阀体的最大外轮廓尺寸以底部法兰为最大直径基准，侧向接口的法兰外圆不超出底部法兰的投影范围，安装时可以从上方直接吊入安装位，不需要侧向调整空间，适合安装空间紧凑的阀组集成模块。

　　顶部法兰的安装面和底部安装法兰面的平行度公差控制在0.1mm以内，保证后续安装执行器时，阀杆的垂直度符合装配要求，避免阀杆运动时出现卡滞、偏磨的问题。阀体的材质适配常规铸造工艺，可采用灰铸铁、球墨铸铁或者铸不锈钢材质，根据不同的输送介质特性选择对应材质，比如输送水介质用灰铸铁即可满足强度与防腐要求，输送腐蚀性化工介质则采用304或者316铸不锈钢，所有的机加工面都集中在各个法兰端面与螺栓孔位置，非加工面保留铸造自然表面，减少后续机加工的工作量，控制零件的制造成本。在实际选型应用中，这款三通阀体可以搭配球形阀芯、旋塞阀芯或者截止阀芯，组装成三通球阀、三通旋塞阀或者三通截止阀，根据不同的控制需求选择对应的阀芯结构，比如需要快速换向的工况选用球阀结构，需要流量调节的工况选用截止型阀芯，阀体本身的腔体尺寸预留了足够的阀芯安装空间，不需要修改阀体结构就能适配多种阀芯形式，具备较好的通用性。
