带复位弹簧的直动式机械阀结构设计

这款带复位弹簧的直动式机械阀，核心应用在小通径直管路的通断控制场景，常见于小型气动回路、低压润滑系统、实验台流体管路这类对启闭响应速度有要求、安装空间紧凑的工况中，不需要额外的复杂驱动附件，靠外部机械触压就能完成通路切换，外力撤除后靠内置弹簧自动复位到常闭状态，结构简单可靠，日常维护只需要检查弹簧预紧力和密封面磨损情况即可。

从实际功能来看，该阀的核心动作逻辑完全靠阀杆的轴向位移实现：阀杆一端是直径更大的圆盘式密封端，和阀座的密封面贴合时切断流体通路，当外部机械力作用在阀杆另一端的触压盘上时，阀杆克服弹簧弹力沿轴向移动，密封端离开阀座，流体即可从阀座与阀杆的间隙中通过，外力消失后，被压缩的复位弹簧释放弹力，推动阀杆回位，密封端重新压合在阀座上切断通路，整个动作行程短，响应延迟低，适合频繁启闭的工况。

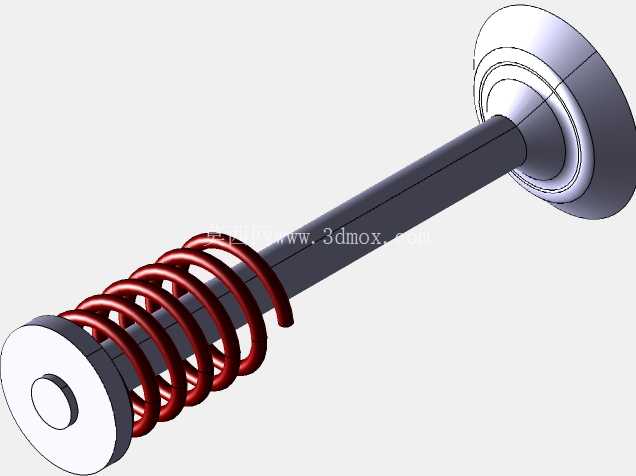

设计思路上完全围绕紧凑可靠的核心需求展开，没有多余的冗余结构：阀杆采用等直径光杆设计，加工时只需要保证外圆的同轴度和表面粗糙度，既可以降低和导向孔的摩擦阻力，也能避免应力集中导致的杆部断裂；复位弹簧套在阀杆外侧，两端分别抵靠在阀座侧的支撑面和阀杆中部的限位台阶上，弹簧的中径刚好和阀杆外径匹配，不需要额外的弹簧导向套，既减少了零件数量，也避免了弹簧工作时出现偏磨、卡滞的问题；两端的圆盘结构，一端做密封承压面，另一端做外部触压的受力面，两个圆盘的直径都经过匹配计算，密封端圆盘直径略大于阀座通径，保证密封面有足够的压合宽度，触压端圆盘直径大于弹簧外径，既可以给弹簧提供稳定的支撑面，也能增大外部触压时的受力面积，避免局部应力过大导致零件变形。

外形尺寸和安装边界方面，整体为同轴类回转结构，最大外径出现在两端的圆盘位置，整体长度由阀杆行程、弹簧自由长度、密封压合余量共同决定，安装时只需要在安装面板上开出和阀杆外径匹配的导向孔，将阀座端固定在管路接口上即可，不需要额外的安装支架，径向安装空间只需要略大于两端圆盘的最大直径，轴向预留的空间需要满足阀杆全行程移动时不会和周边零件发生干涉，弹簧的预压缩量在装配时就已经通过限位台阶的位置确定，不需要现场调整预紧力，装配时只需要按照顺序将弹簧套入阀杆，再将阀杆穿入阀座导向孔即可，零件数量少，装配公差容易控制，适合批量生产加工。

实际使用中需要注意，该阀的密封靠金属面直接压合实现，适合低压、流体介质清洁度较高的工况，如果介质中存在较多颗粒杂质，容易卡在密封面之间导致内漏，因此在阀的入口端通常需要搭配小规格的过滤网使用；阀杆和导向孔之间的配合间隙控制在合理范围，既可以保证阀杆移动顺畅，也能减少流体的泄漏量，弹簧的刚度经过匹配，既可以保证复位时的密封压力足够，也不会因为弹力过大导致外部触压需要的操作力过高，适合靠凸轮、拨杆这类简单机械结构驱动的场景，在小型自动化设备的气路控制、小型机床的润滑管路通断、实验装置的流体切换场景中都有广泛的应用。
