可3D打印抛物面天线通讯卫星结构

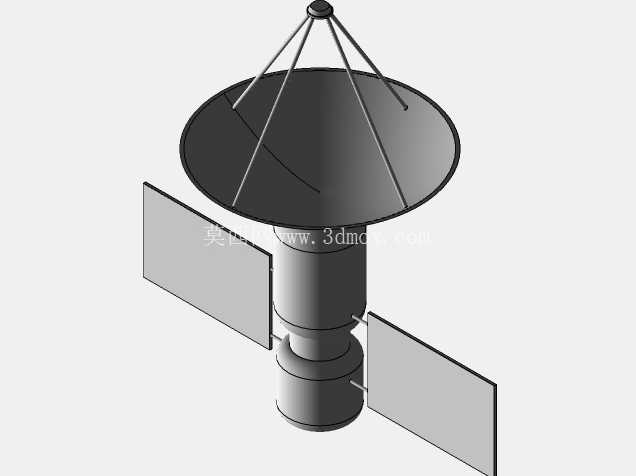

该结构对应近地轨道通讯类卫星的等比例缩比实体，核心功能模块包含抛物面信号收发天线、柱状主体载荷舱、双侧展开式太阳能帆板三个核心部分，可直接用于熔融沉积成型3D打印制作，适配桌面级FDM设备的打印精度要求，无需额外添加支撑结构即可完成整体成型。从实际应用场景来看，这类缩比卫星结构一方面可作为航天科普教学的展示教具，用于讲解通讯卫星的信号传输逻辑、供能系统布局、在轨姿态调整的基础结构原理；另一方面也可作为航天主题展陈的实体摆件，或是航模爱好者制作卫星场景沙盘的核心组成部件，部分结构验证环节也可借助该打印件完成帆板展开角度、天线指向调节的基础模拟测试。

设计过程中优先考虑了3D打印的工艺适配性，抛物面天线部分采用标准旋转抛物面构型，焦径比设置在0.4区间，既保证了缩比状态下的外形还原度，也避免了曲面坡度过大导致的打印层纹过深问题，天线背部的四根支撑斜杆采用等截面圆柱构型，与顶部馈源安装座、天线反射面背部的连接位置均做了R0.8的圆角过渡，减少打印过程中的应力集中，避免层间剥离问题出现。中部柱状主体分为上下两个舱段，上段为天线连接舱，直径与天线反射面的中心安装孔完全匹配，下段为模拟载荷舱，侧壁预留了太阳能帆板的安装转轴孔，两个舱段之间采用阶梯轴定位结构，打印完成后可直接卡接组合，无需额外粘接固定。

双侧太阳能帆板采用矩形平板构型，帆板与主体舱段的连接位置设置了模拟转动铰链，打印完成后帆板可绕转轴实现0-90度的角度调整，可模拟卫星入轨后帆板展开的不同状态，帆板厚度设置为2mm，既保证了缩比状态下的结构强度，不会因轻微磕碰出现断裂，也不会因厚度过大导致整体比例失调。整体结构的安装边界充分考虑了桌面级3D打印机的成型尺寸，整体最大包络尺寸控制在150mm*150mm*180mm区间内，可适配绝大多数入门级桌面3D打印机的成型平台尺寸，打印时无需拆分零件，可一次性完成主体、天线支撑、帆板连接座的一体成型，仅需在打印完成后将两个帆板卡入对应转轴位置即可完成组装。

从功能特性来看，该结构还原了通讯卫星的核心外形特征，抛物面天线的指向可通过顶部支撑结构的微调实现小角度调整，配合帆板的角度转动，可还原卫星在轨工作时的多种姿态。结构设计过程中所有壁厚均控制在1.5mm以上，外露棱边均做了R0.5的倒角处理，避免打印完成后出现锐边划伤的问题，同时所有连接位置均采用无紧固件的卡接结构，降低组装难度，即使是没有模型组装经验的使用者也可快速完成整体拼装。针对3D打印的工艺特性，结构所有悬空位置的倾斜角度均大于45度，打印过程中无需添加额外支撑结构，既减少了打印耗材的消耗，也避免了去除支撑时对表面质量的破坏，打印完成后仅需简单去除底部 raft 支撑即可直接使用，表面可直接进行喷漆、贴纸等后处理操作，适配不同的外观展示需求。
