垂直轴风力涡轮机曲面叶片结构

　　这套垂直轴风力涡轮机结构以三片大曲率叶片为核心，适用于城市屋顶、园区路灯、监测基站、海岛供能、小型离网电站等风向变化频繁的场景。与水平轴风机不同，垂直轴转子不需要偏航机构对准风向，气流从任意水平方向进入时，叶片都能在回转过程中形成压差并推动主轴旋转，因此在紊流、阵风、建筑绕流和低风速环境中具有更稳定的启动适应性。

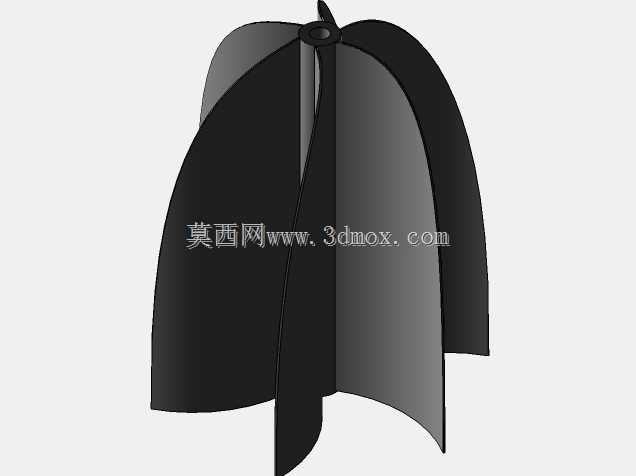

　　叶片采用近似兜风的弧形曲面构型，外缘沿轴向展开，下端自然收束，顶部通过环形轮毂区域汇合。曲面并非单纯的装饰造型，而是承担气动受力的关键部分：迎风侧叶片利用气流冲击产生推动分量，背风侧叶片则通过曲面导流降低阻力，三片叶片沿周向均布后，可使转子在一周内保持较连续的扭矩输出。叶片根部与中心轴之间保留了足够的装配空间，实际工程中可在该区域布置主轴、轴承座、联轴器、发电机或增速机构；若用于低速直驱方案，也可将外转子电机直接布置在顶部或底部支撑平台上。

　　从安装边界看，该模型的外轮廓由叶片最大回转半径决定，三片叶片展开后形成近似圆柱形的扫掠空间。现场布置时，不能只按叶片静态宽度预留位置，而应按完整旋转直径设置安全距离，避免叶片与护栏、支架、墙体、线缆发生干涉。顶部中心的小孔和环形连接区可作为上支撑、吊点或主轴定位结构使用；下端叶片边缘悬空，适合与下部辐条、盘式法兰或桁架支撑连接。若制作实物，需要在叶片内侧增加加强肋、预埋金属套或复合材料铺层，因为曲面薄壳在持续交变风压下容易出现根部疲劳和边缘颤振。

　　建模时应重点控制叶片曲面的连续性和周向阵列关系。单片叶片完成后，可绕中心轴按120度阵列得到三叶片转子；阵列前需确认曲面法向、壁厚方向和根部连接面一致，否则后续工程出图或3D打印时会出现薄厚不均、实体无法闭合等问题。针对打印制造，叶片可沿竖向分段，再通过定位榫和粘接面拼接；针对金属或复合材料制造，则应在根部预留法兰边、螺栓孔或夹持段，使气动外壳能够把弯矩和扭矩可靠传递到主轴。

　　该结构的实际用途不是追求大型风场的极限发电效率，而是在空间受限、维护条件有限、风向不稳定的分布式能源场景中提供简单可靠的风能捕获方案。设计时需要在叶片面积、启动扭矩、回转阻力和结构强度之间平衡：叶片面积增大可提高低风速启动能力，但也会增加阵风载荷和支撑成本；曲面过深会增强兜风效果，却可能在逆风半周带来较大阻力；叶片数量增加能使扭矩更平稳，却会增加重量和相互扰流。三叶片方案在平顺性、复杂度和材料消耗之间较为折中。

　　外形尺寸可根据发电目标缩放，但缩放不能只按几何比例处理。小型化版本适合教学演示、桌面风洞和3D打印验证，壁厚可按打印工艺统一偏置；放大到工程样机时，必须重新校核根部弯矩、主轴挠度、轴承寿命、塔架共振和制动载荷。转子与发电机之间若采用联轴器，应保证同轴度；若采用直接驱动，则需让轮毂端面与发电机轴承受倾覆力矩的能力匹配。外围还应设置限速、制动和防飞车措施，因为垂直轴风机在强风下虽然对风向不敏感，但叶片持续受交变载荷，超速会显著放大连接副磨损。

　　整体来看，该模型把垂直轴风机最核心的气动外形、转子阵列和轮毂连接关系表达得较清楚，适合用于结构方案讨论、小型风能装置概念验证、增材制造样件制作以及分布式发电设备的前期选型参考。后续细化时，可在中心区域补充主轴、轴承、支撑盘、发电机和整流罩，并结合目标风速范围对叶片曲率、安装角和根部过渡圆角进行迭代，使打印样件或工程样机在可制造性与运转稳定性之间达到更合理的状态。
