这款涡轮结构适配CA6140普通车床的冷却润滑系统增压回路,也可迁移用于小型台式设备的风冷散热、微型流体输送工况。在车床实际运行中,该涡轮承担的核心作用是对切削液输送回路进行增压,让切削液能够以足够压力抵达刀尖切削区域,既可以带走车削加工产生的大量切削热,避免刀具过热退火导致加工精度下降、刀具寿命缩短,也能依靠流体冲击力冲除缠绕在工件、刀架上的细碎切屑,减少切屑刮伤已加工表面的概率,同时降低切屑堆积在导轨面造成导轨研损的风险。如果将其调整安装位置,替换为适配的壳体后,也可作为机床电气柜散热风道的动力元件,驱动柜内空气快速循环,带走伺服驱动器、变压器等发热元件产生的热量,避免电气元件长期在高温环境下出现性能衰减。从结构设计来看,

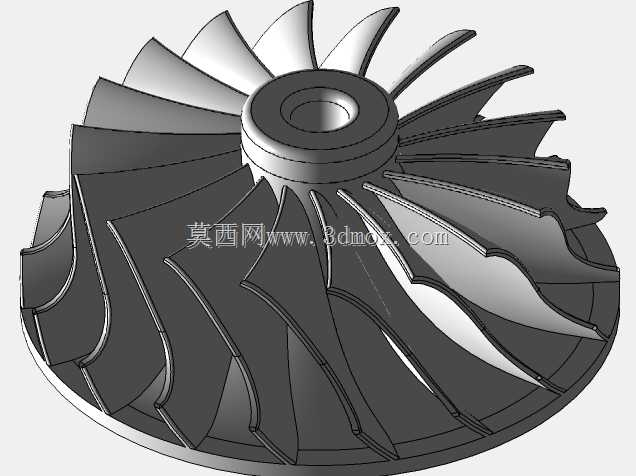

这款涡轮采用半开式径向叶轮构型,整体为带中心轮毂的盘式结构,中心设置阶梯式安装通孔,大直径段用于与传动轴的轴肩定位贴合,小直径段用于穿装锁紧螺母或者紧定螺钉,保证叶轮与传动轴的同轴度,避免高速旋转时出现动不平衡量过大引发的振动。叶片采用三元流扭曲构型,而非简单的直叶片设计,每一片叶片从轮毂根部到轮缘位置的安装角呈渐变过渡,这种设计能够减少流体在叶片流道内的流动分离损失,提升流体增压效率,在相同转速下可以获得更高的输出压力,同时降低流体流动产生的气动噪声。叶片数量经过动平衡匹配,相邻叶片间的流道宽度均匀,既保证足够的流体过流面积,也避免流道过宽导致流体在流道内形成涡流损耗。设计过程中,
首先结合CA6140车床原有冷却泵的安装空间边界确定整体外径,保证叶轮能够顺利装入原有泵体腔室,不会与泵体内壁发生刮擦,同时匹配原有传动轴的轴径尺寸确定中心安装孔的公差带,采用基孔制过渡配合,既保证装配时的定位精度,也方便后期维护拆卸。叶片的厚度从根部到轮缘逐渐减薄,根部做圆角过渡处理,避免应力集中,因为叶轮高速旋转时,叶片根部承受的离心力最大,圆角过渡可以有效分散应力,降低长期运行出现叶片断裂的风险。轮盘的背面设置有环形的减重槽,在不影响整体结构强度的前提下降低叶轮自身重量,减少传动轴启动时的转动惯量,降低驱动电机的启动负载,同时减重槽的结构也经过动平衡校核,不会因为开槽导致叶轮质心偏移。安装边界方面,
叶轮的轴向定位尺寸严格匹配原有泵体的轴向间隙,安装后叶轮端面与泵体端盖的间隙控制在0.2mm到0.5mm之间,间隙过大会导致流体回流,降低增压效率,间隙过小则会因为加工误差、热膨胀导致叶轮与端盖发生摩擦,引发部件损坏。叶轮的动平衡等级按照G2.5级设计,在完成三维建模后可直接导出用于3D打印的模型文件,打印完成后仅需对中心安装孔进行少量铰削加工即可满足装配精度要求,适合小批量备件替换或者设备改装场景使用。在实际选型适配时,需要注意匹配驱动电机的转速,这款叶轮的设计额定转速为2800rpm,与普通工业异步电机的额定转速匹配,不需要额外加装减速机构,直接与电机轴连接即可正常工作。如果用于风冷场景,可以适当提升转速至3500rpm,但需要重新校核叶片的强度,避免离心力超过材料的许用应力。对于3D打印制作来说,模型的所有曲面均做了连续相切处理,没有尖锐的非流形几何结构,打印时不需要添加过多支撑,仅在叶片悬空位置添加少量易拆除的支撑即可保证成型精度,打印完成后去除支撑、简单打磨表面就可以投入使用,不需要复杂的后处理工序。
