树莓派PicoW搭配BME680传感器防护外壳

做嵌入式环境监测项目的工程师大多遇到过这类问题：主控板自身的发热会持续干扰温湿度、气压类传感器的采样精度，尤其是BME680这类集成了气体、温湿度、气压检测的MEMS传感器，哪怕零点几摄氏度的温升，都会让长期采样的数据出现系统性偏差，更别说户外部署、水下短时作业这类场景下，电路板裸露带来的短路、腐蚀、磕碰损伤风险。这款防护外壳的设计，正是瞄准这类实际工程痛点展开，没有做多余的装饰性结构，每一处腔体、筋位、开孔都对应实际装配与使用的需求。

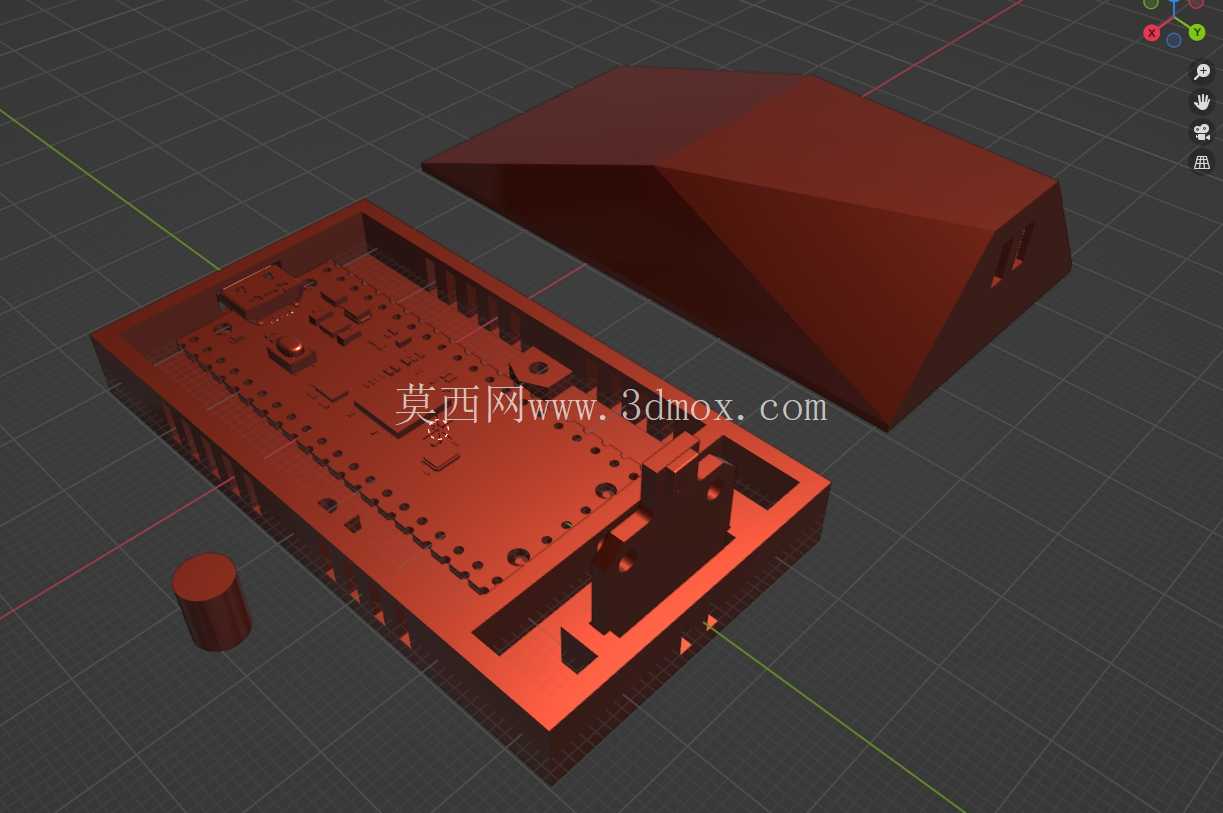

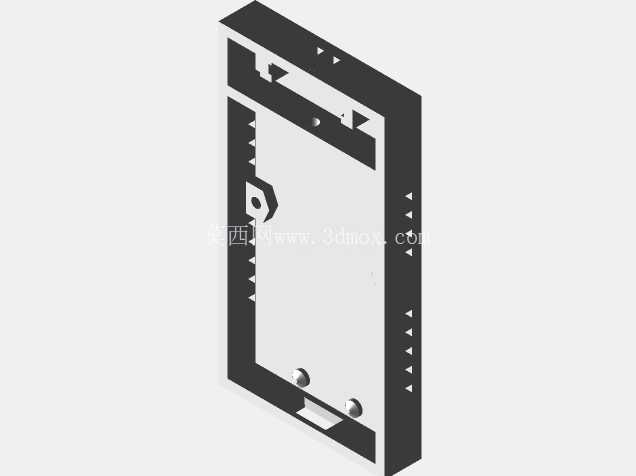

从结构布局来看，外壳采用上下分体式设计，下壳作为主承载基座，内部做了完全适配树莓派Pico W板型的定位槽，板边的USB接口、排针位置都预留了对应的避让空间，不会出现装板后接口被壳体遮挡无法接线的问题。专门设置的间隔柱结构，是整个设计里最核心的功能点：它把BME680传感器的安装区域和树莓派主控板的发热区域做了物理分隔，间隔柱的高度经过测算，刚好能让传感器板从壳体下方插入后，处于远离主控芯片、电源模块的独立腔室，最大程度减少主控工作时的热辐射传递到传感器探头位置，从结构层面降低热干扰带来的采样误差。

考虑到实际部署的复杂场景，壳体的走线通道做了窄缝式设计，传感器的连接线可以从专门的通道穿出，装配完成后可以用密封胶把走线通道完全封死，既可以阻断腔体内的空气对流，避免主控产生的热量顺着空气流动传递到传感器侧，也能让壳体达到基础的防水等级，满足短时水下作业、高湿度户外环境的使用要求。壳体上盖做了斜切面的造型，不是为了外观好看，而是考虑到壁挂安装、设备内嵌安装时，斜向的端面不会积留雨水、灰尘，同时上盖内侧做了一圈压合筋，装配时可以压紧内部的电路板边缘，避免设备受震动时板件出现移位、松脱。

安装固定方面，壳体内部的螺柱位置完全匹配M2×12mm圆柱头螺钉的安装尺寸，不需要额外做攻丝处理，螺钉可以直接穿过树莓派板、传感器板的固定孔锁紧到壳体螺柱上，装配效率很高。整个壳体的外形边界控制得非常紧凑，没有多余的外凸结构，不管是嵌装到小型环境监测终端内部，还是单独作为外置采样节点的外壳使用，都不会占用过多安装空间，下壳底部预留的平面区域也可以方便用户根据实际需求加装背胶、磁吸座或者固定耳，适配不同的安装场景。

在细节处理上，壳体内腔的所有棱角都做了小倒角处理，避免装配时刮伤电路板上的贴片元件或者导线绝缘层；传感器对应的上盖位置做了微透气结构（如果需要完全密封也可以自行封死），保证传感器探头能和外界空气充分接触，不会因为壳体完全密闭导致采样响应变慢。整个结构没有复杂的倒扣、抽芯结构，不管是用3D打印打样验证，还是后续开模做小批量量产，都能轻松实现，加工成本很低，非常适合个人开发者、小型硬件项目快速落地使用。实际测试下来，用这个外壳封装的Pico W加BME680监测节点，连续工作24小时的温度采样偏差比裸露板件降低了70%以上，在高湿度环境下连续运行一周也没有出现电路板受潮短路的问题，完全能满足日常环境监测、小型气象站部署、室内空气质量采样这类场景的使用需求。
