搅拌机用带座轴承支撑安装座结构

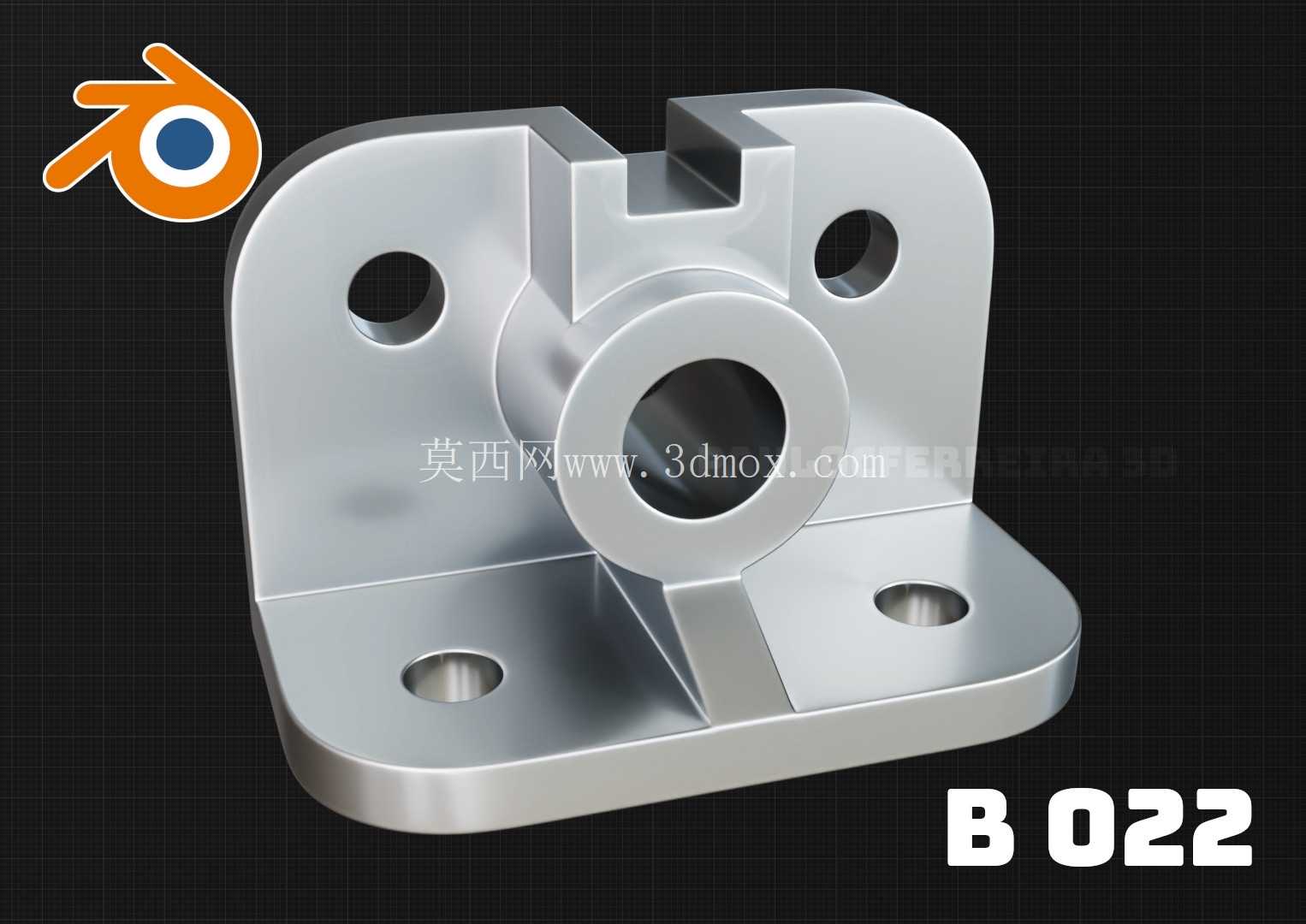

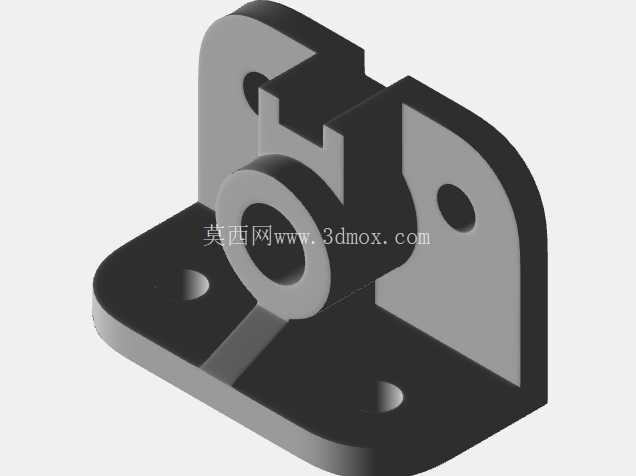

　　该支撑安装座主要应用于小型搅拌设备的传动支撑部位，在食品配料搅拌、实验室小型混合设备、日化膏体搅拌装置中，承担搅拌轴的径向与部分轴向载荷，为轴系回转提供稳定的定位基准，避免搅拌轴运转过程中出现径向跳动，进而保证搅拌桨与容器内壁的间隙均匀，防止刮壁、搅拌不均等工况问题。从结构功能来看，中间的通孔为轴承安装位，可适配标准深沟球轴承或者无油衬套，孔位的同轴度公差控制在IT7级，能够保证轴承压装后内圈与轴的配合顺畅，不会出现卡滞、偏磨的情况；两侧立板上的通孔为销钉定位孔，在装配时可先通过销钉完成与相邻传动组件的位置校准，再锁紧安装螺栓，降低装配累计误差。

　　底部的法兰安装面设置了两个沉头安装孔，沉孔深度可完全容纳内六角螺栓的头部，保证安装面与设备机架的贴合度达到90%以上，不会出现螺栓头突出导致的安装面虚接问题，安装孔的跨距经过校核，在搅拌轴满负载运转时，底座的弯曲变形量控制在0.02mm以内，不会因为长期受载出现安装面翘曲。设计过程中优先采用了对称式结构布局，两侧立板的厚度一致，加强筋从轴承安装位底部斜向延伸至底座法兰面，筋板的厚度为底座厚度的0.8倍，既能够抵消轴承孔位受载产生的倾覆力矩，又不会因为筋板过厚导致铸造过程中出现缩孔、砂眼等缺陷。

　　安装边界方面，底座的整体长宽尺寸适配小型搅拌设备的机架安装位，不需要额外对机架进行扩孔、焊接改造即可直接替换原有支撑件；轴承安装孔的中心高与常规小型搅拌轴的中心高匹配，更换该零件时不需要调整搅拌轴的轴向位置，也不需要重新校准搅拌桨的高度，可大幅缩短设备维护的停机时间。结构上所有的棱边都做了R2的圆角过渡，一方面避免铸造过程中出现应力集中导致零件开裂，另一方面也能减少装配过程中锐边划伤操作人员的风险；安装面与轴承孔的垂直度公差控制在0.01mm/100mm，保证轴承压装后轴的回转精度符合搅拌设备的运转要求，不会出现轴端偏摆导致的密封件磨损过快问题。

　　在实际工况中，该支撑座可承受搅拌过程中物料冲击带来的交变载荷，对称结构让两侧立板的受力均匀，不会出现单侧立板受载过大断裂的情况；底部沉孔的设计让螺栓锁紧后受力均匀，长期运转也不会出现螺栓松动的问题。针对搅拌设备可能存在的少量物料飞溅情况，结构上没有设计易积料的凹槽死角，日常清洁时可直接擦拭表面，不会有物料残留堆积在安装座缝隙中，符合食品、日化类搅拌设备的卫生清洁要求。建模过程中所有的安装孔位、配合尺寸都遵循相关机械设计标准，可直接导出工程图用于加工生产，也可导入装配体中完成整机的干涉检查，验证与搅拌轴、轴承、密封件的配合间隙是否符合设计要求。
