受控输出擒纵机械结构设计方案

项目分类:通用机械零部件 发布时间:2026-05-29 ID:1165179
  • 受控输出擒纵机械结构设计方案
  • 受控输出擒纵机械结构设计方案
  • 受控输出擒纵机械结构设计方案
  • 受控输出擒纵机械结构设计方案
  • 受控输出擒纵机械结构设计方案
  • 受控输出擒纵机械结构设计方案
  • 受控输出擒纵机械结构设计方案

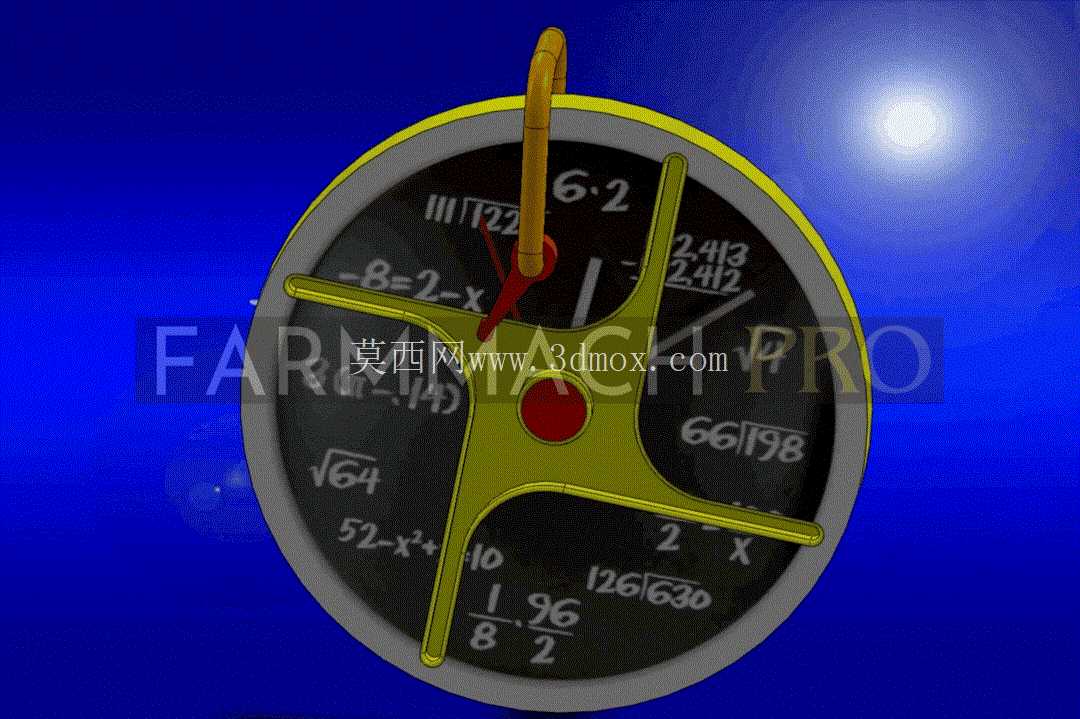

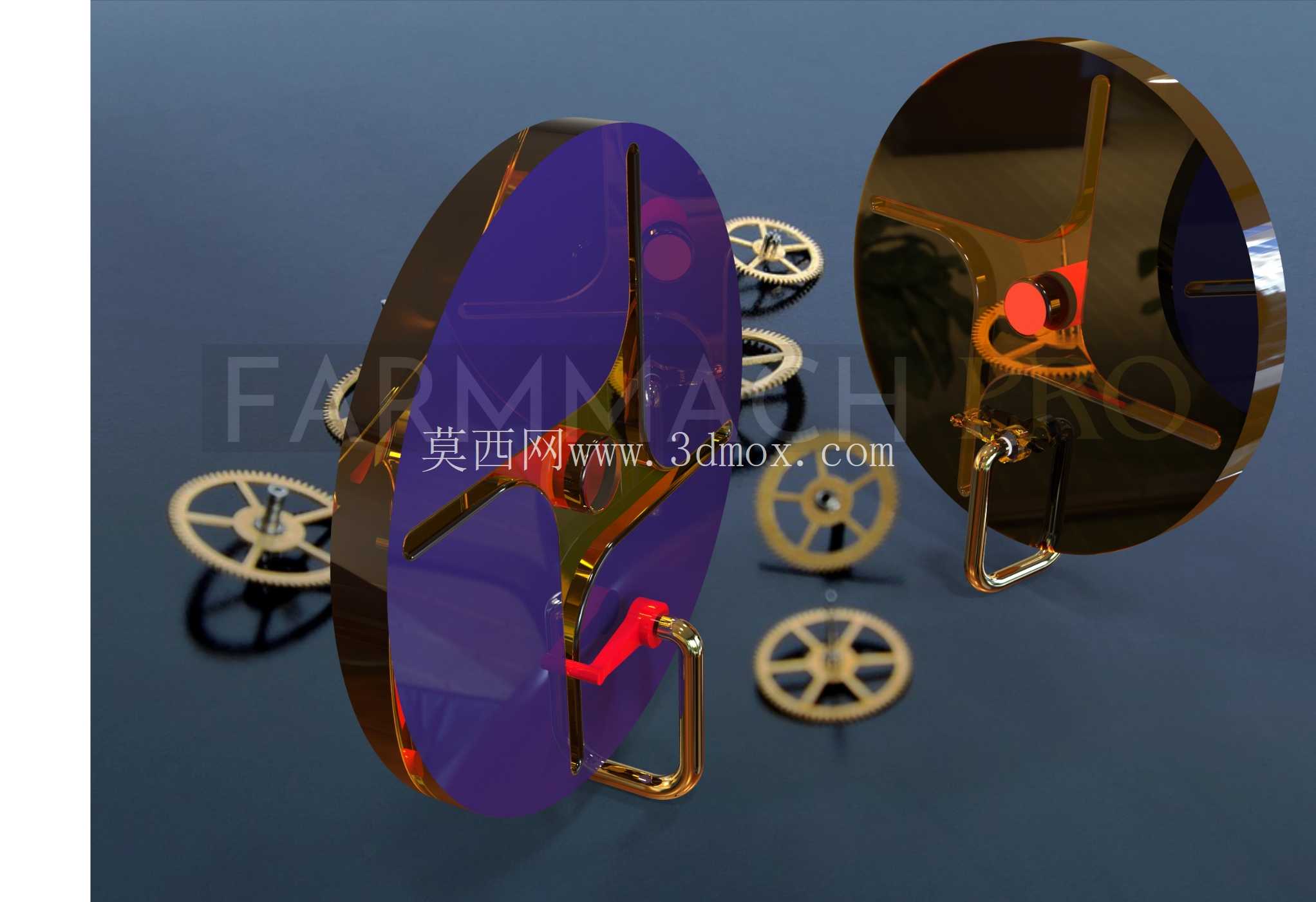

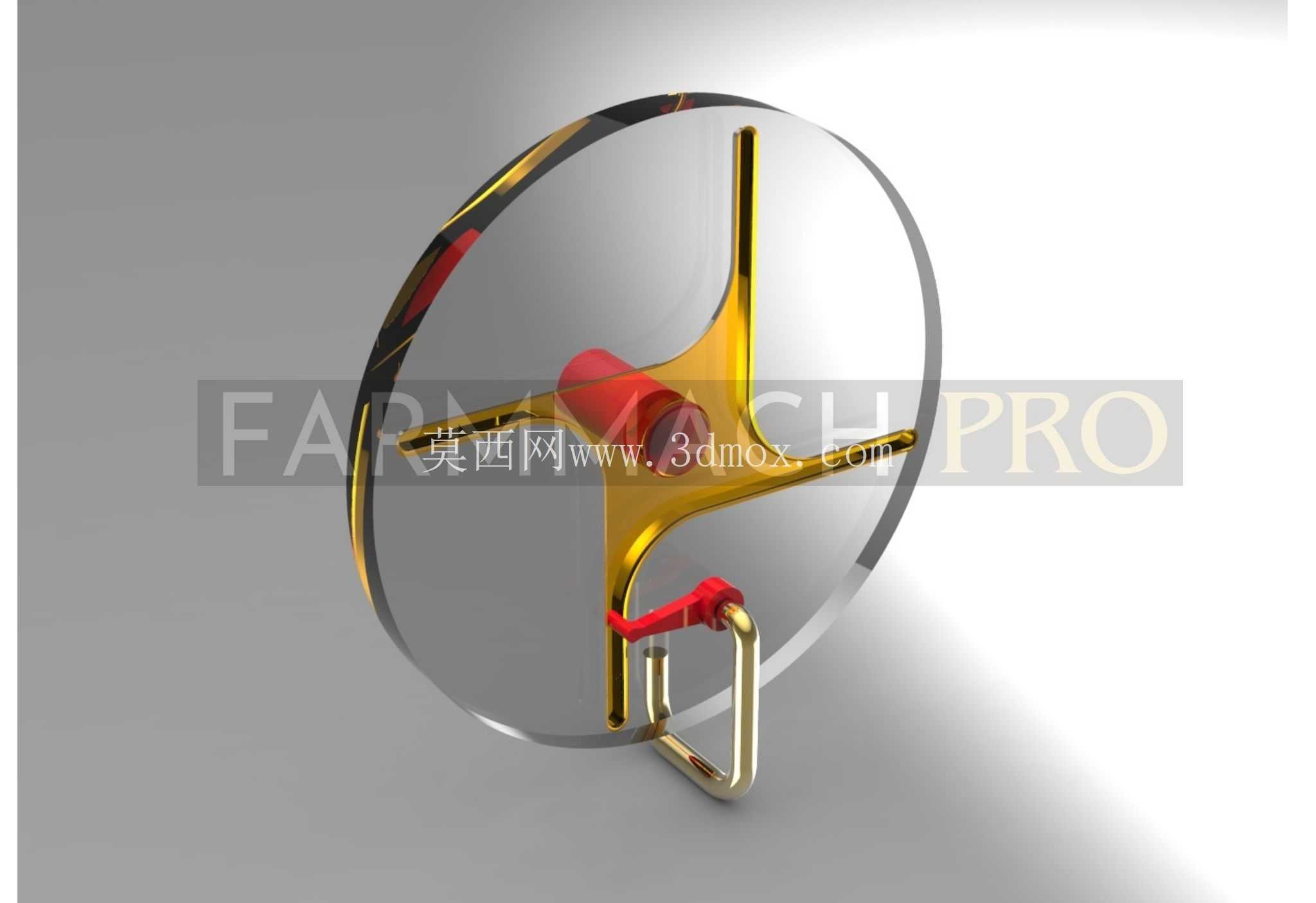

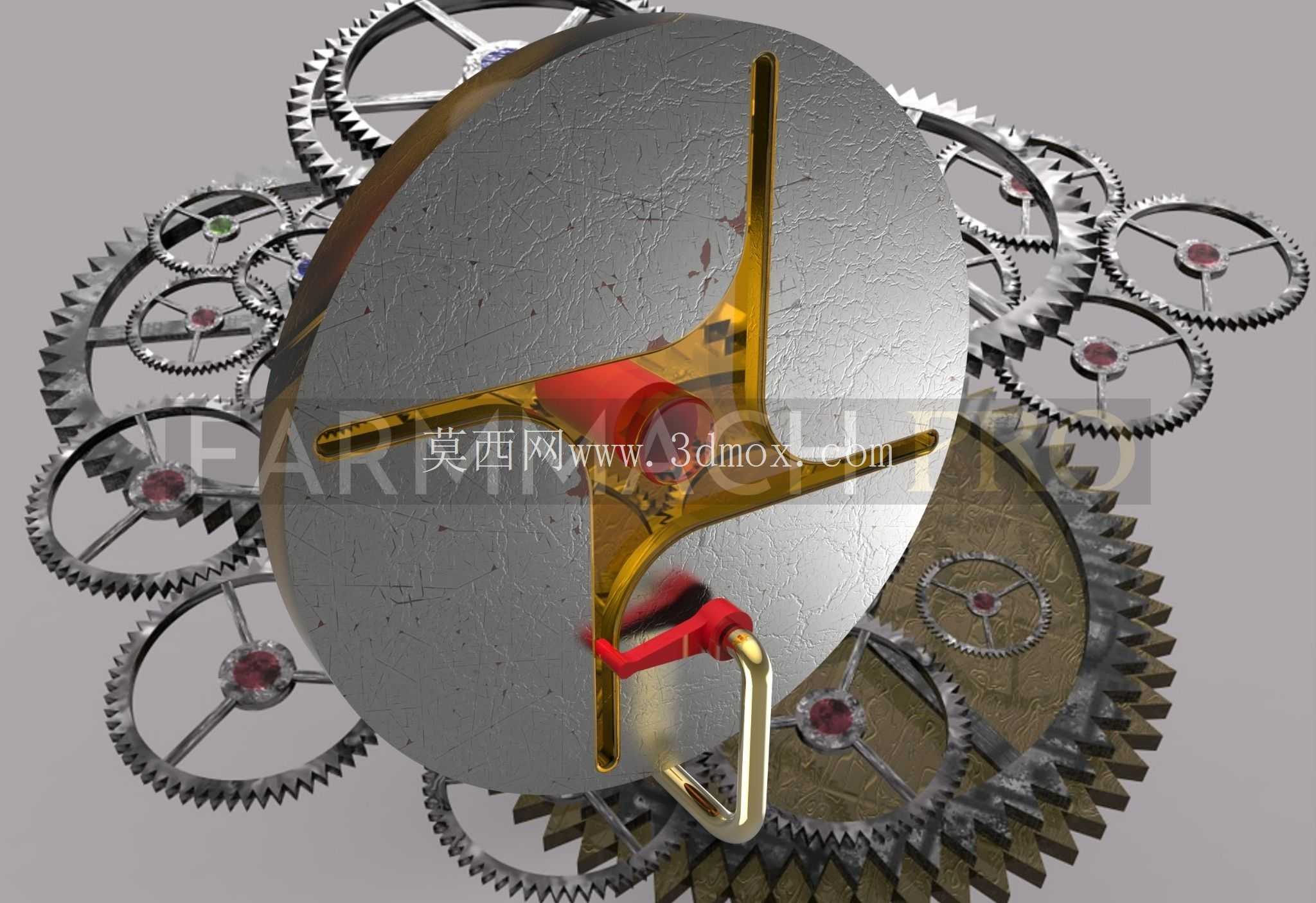

  这套受控输出擒纵机构,核心应用场景覆盖精密计时仪器、自动化间歇送料装置、定长分度输送单元这类需要精准控制间歇运动输出的机械系统中,区别于传统自由摆动式擒纵结构,该设计通过限位卡爪与星轮的配合,实现输出端运动的可控启停与定角度步进,不会出现传统擒纵结构常见的回程误差累积问题。从实际使用维度看,这类机构常被集成在小型自动化装配线的分度工位、精密计时仪表的走时模块、甚至是部分需要定距输出的玩具传动结构中,核心作用是将连续的旋转输入转化为可控的、固定步距的间歇输出,每一次动作的转角偏差可以控制在极小范围内,能满足多数精密传动场景的重复定位要求。

  设计过程中首先要考虑的是卡爪与星轮齿面的接触应力,因为擒纵动作每次触发时,卡爪会与星轮齿面发生刚性碰撞,所以齿面的接触角度做了专门优化,将碰撞时的法向力方向调整到接近卡爪转轴的中心位置,以此减少碰撞带来的冲击载荷,同时降低卡爪复位弹簧的负载,延长整个机构的无故障运行周期。整个机构的安装边界非常紧凑,核心传动部分的径向尺寸控制在较小范围内,轴向厚度也做了薄型化处理,不需要额外预留过大的安装空间,可以直接嵌入到小型设备的内部腔体中,安装时只需要固定中心转轴与卡爪的基座两个定位点,不需要复杂的调校工序,只要保证输入轴与输出轴的同轴度在常规公差范围内,机构就能稳定运行。

  从功能特性上看,这套机构的输入可以是连续旋转的动力,也可以是往复摆动的动力输入,卡爪的复位结构采用了扭簧直连的设计,不需要额外的连杆传动来带动卡爪复位,减少了传动环节的间隙累积,同时在卡爪与星轮的接触位置做了圆弧过渡处理,避免长期运行后齿面出现锐角磨损导致步距精度下降。设计思路上没有采用传统擒纵机构常见的游丝摆轮结构,而是用固定的限位结构来控制星轮的转动角度,这样的设计让机构不需要依赖摆轮的固有振动频率来控制输出节奏,而是可以通过输入转速的调整直接改变输出的步进频率,适配不同节拍的生产或运行需求,比如在自动化送料场景中,只需要调整输入轴的转速,就能匹配不同的送料节拍,不需要更换机构内部的零件。在外形尺寸的匹配上,中心星轮的直径与卡爪的摆臂长度做了对应比例的优化,保证卡爪在解锁与锁止两个位置都能完全贴合星轮的齿面,不会出现脱齿或者卡滞的情况,安装基座上预留的固定孔位采用了标准的孔距设计,可以直接和常用的型材安装座匹配,不需要单独加工定制安装板。实际运行过程中,机构的运动流畅度经过了反复验证,卡爪在抬起和落下的过程中不会与星轮的其他齿位发生干涉,星轮每次转动的角度完全一致,不会出现步距忽大忽小的情况,哪怕是在连续高速运行的状态下,机构的冲击噪音也控制在较低水平,不需要额外加装缓冲阻尼件就能平稳运行。

  对于结构设计从业者来说,这套机构的设计逻辑可以直接复用在各类需要间歇传动的场景中,各个零件的结构都做了简化处理,没有复杂的曲面结构,常规的机加工或者3D打印都能完成零件的制作,不需要特殊的加工工艺,装配时只需要按照顺序将星轮、卡爪、复位弹簧安装到基座上,再卡入限位卡簧就能完成组装,装配公差要求也在常规机械加工的精度范围内,不需要高精度的加工设备就能实现稳定的传动效果。另外在安装边界的设计上,整个机构的外轮廓没有突出的尖锐结构,所有运动部件都在圆形的防护边界内,安装到设备内部后不会与周边的其他零件发生运动干涉,输入轴的连接端采用了标准的轴径设计,可以直接和常用的联轴器、驱动电机匹配,不需要额外做轴径转换。从传动效率的角度看,因为整个机构的传动环节非常少,只有星轮和卡爪两个核心运动零件,所以动力传递过程中的损耗非常小,只需要很小的输入扭矩就能驱动整个机构运行,哪怕是用小型的舵机或者步进电机作为动力源,也能轻松驱动机构完成额定的动作,不会出现动力不足导致的卡滞问题。
