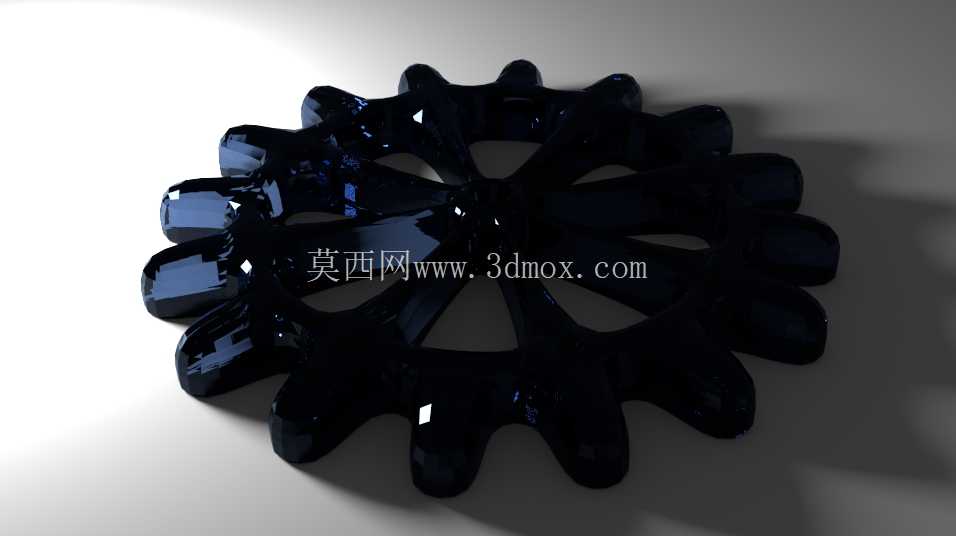

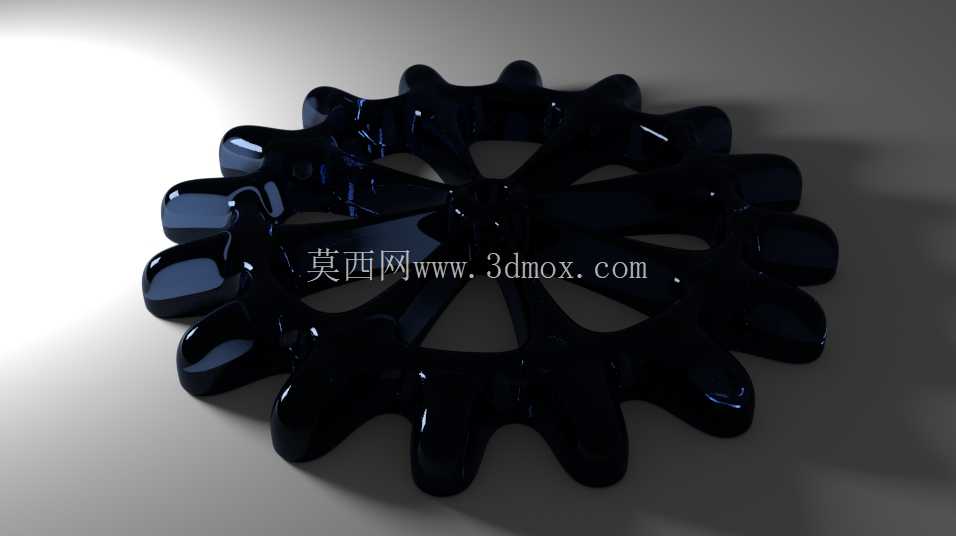

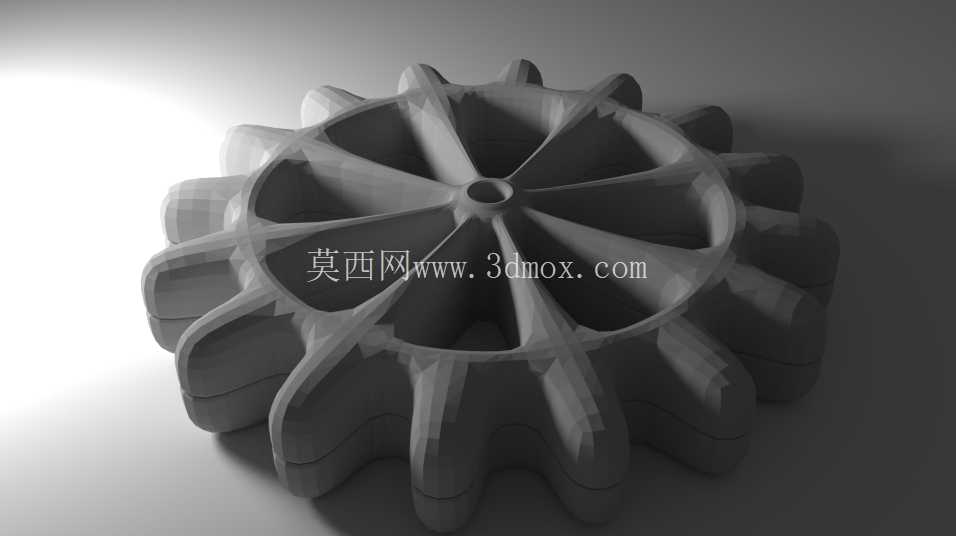

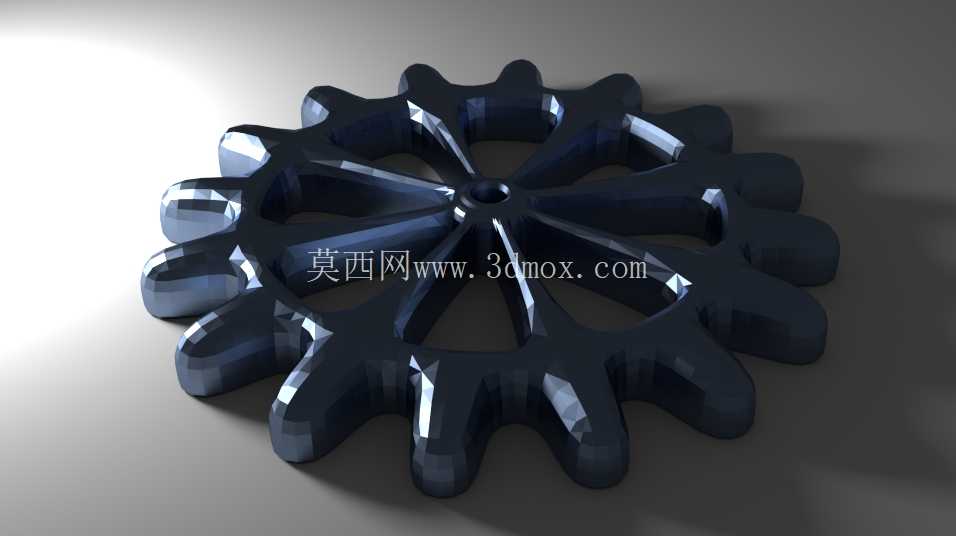

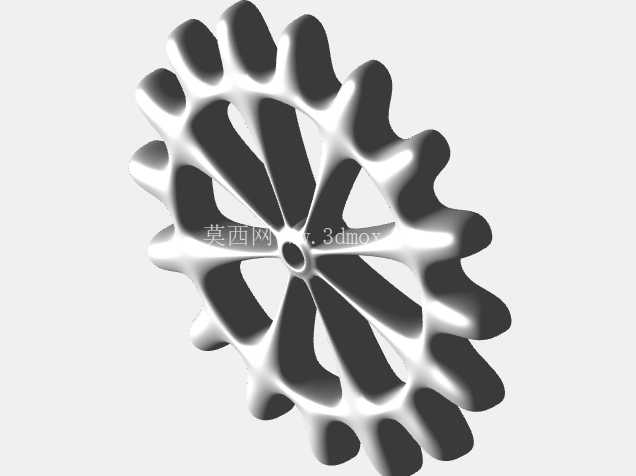

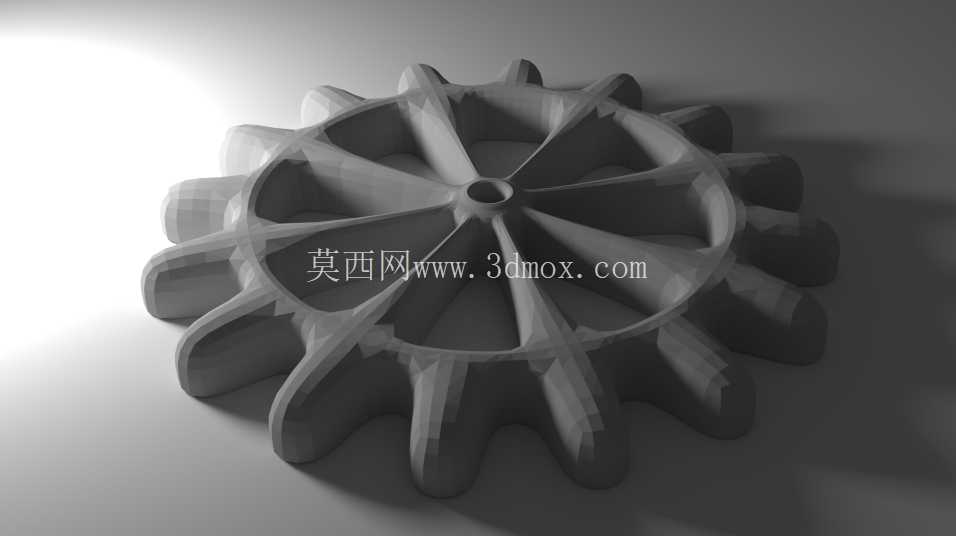

辐条式镂空齿轮结构设计作品

　　在传动系统的轻量化设计场景中，这类辐条式镂空齿轮常被用于对惯量控制有严格要求的精密传动链路，比如小型自动化设备的分度传动、桌面级机械臂的关节传动、精密检测设备的进给传动环节，区别于传统实心齿轮，这类结构能在保证齿部啮合强度的前提下，大幅降低自身转动惯量，减少传动过程中的启停冲击，提升传动响应速度。从结构设计逻辑来看，齿部采用标准渐开线齿形轮廓，齿根处做了圆弧过渡处理，避免应力集中导致的齿根断裂问题，齿面的啮合区域预留了足够的接触宽度，保证传动过程中载荷分布均匀，不会出现偏载磨损的情况。

　　轮体部分采用对称式辐条镂空设计，辐条的数量与齿形数量做了匹配性排布，每根辐条的截面采用变厚度设计，靠近轮毂位置厚度更大，向齿圈方向逐步过渡减薄，既保证了扭矩传递过程中的结构刚度，又最大化去除了非受力区域的冗余材料，整体重量相比同规格实心齿轮可降低40%左右。轮毂位置设计有标准的轴孔安装位，轴孔内壁预留了键槽加工余量，可根据实际安装的轴径做适配性精加工，安装端面设计有定位止口，能保证齿轮安装后与轴的同轴度，避免传动过程中出现径向跳动。在实际应用中，这类齿轮适配的工况多为中低速、轻载的精密传动场景，工作环境温度范围覆盖常规工业车间的常温环境，不需要额外的耐高温特殊处理，齿面可根据实际载荷需求做表面硬化处理，提升耐磨性能。

　　设计过程中需要重点校核辐条与齿圈连接位置的应力分布，在额定扭矩传递工况下，该位置的最大应力需控制在材料许用应力的70%以内，避免长期交变载荷下出现疲劳裂纹。同时镂空结构的设计也需要考虑加工工艺性，若采用金属机加工方式，辐条之间的镂空间隙需要预留足够的刀具走刀空间，避免出现加工死角；若采用3D打印方式制作，则需要考虑打印过程中的支撑结构去除便利性，辐条的倾斜角度需满足无支撑打印的角度要求，减少后处理工作量。齿圈的圆度公差需要控制在IT7级精度以内，齿向公差满足6级精度要求，保证啮合过程中传动平稳，降低传动噪音。

　　这类齿轮的安装边界需要注意，轴向安装空间需要预留至少两倍齿宽的操作空间，方便安装时的轴向定位与锁紧，径向方向需要与相邻传动件保留足够的安全间隙，避免运转过程中出现剐蹭。在传动链路设计时，这类镂空齿轮通常搭配同模数的标准圆柱齿轮使用，中心距公差需要控制在±0.02mm范围内，保证齿侧间隙处于合理区间，既不会因为间隙过大出现回程误差，也不会因为间隙过小出现卡滞、磨损加剧的问题。另外轮体的镂空结构也能在运转过程中带动周边空气流动，起到一定的自散热作用，对于长时间连续运转的工况，能降低齿面的工作温度，延长润滑脂的使用寿命，减少维护频次。从材料选择角度，若用于普通传动场景可选用工程塑料注塑成型，进一步降低成本与重量；若用于有一定载荷要求的场景，可选用铝合金或45号钢制作，兼顾强度与轻量化需求。
