CATIA环境下参数化斜齿传动零件结构设计

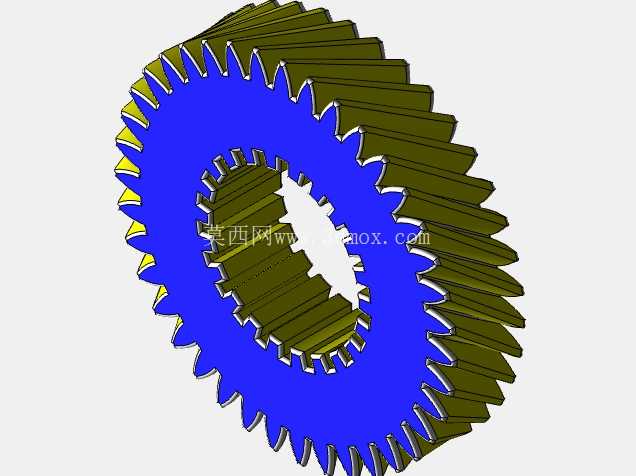

在重载传动系统的布局设计中，斜齿轮的应用场景覆盖了从工业减速机输入级、汽车变速器常啮合档位到机床主轴传动箱的核心传动环节，和直齿圆柱齿轮相比，斜齿的齿向螺旋角设计让轮齿进入和退出啮合的过程是渐进式的，不会出现直齿传动整齿突然接触、突然脱离带来的冲击噪音，这也是为什么中高速、重载工况的传动链路里，斜齿轮的选型优先级远高于直齿结构。做这个斜齿轮的参数化建模时，首先要明确的是安装边界的约束：内孔采用花键结构和传动轴配合，建模时先确定内花键的齿形参数、定心方式，保证和对应规格的外花键轴配合时，同轴度公差能满足传动要求，不会出现运转过程中的偏载、啃齿问题；齿宽的取值要匹配啮合齿轮的齿宽差，通常小齿轮齿宽比大齿轮宽5-10mm，避免装配时的轴向错位导致实际啮合齿宽不足，降低轮齿的接触强度储备。

从设计思路上来说，斜齿轮的齿面生成不能简单用直齿拉伸后扭转的方式处理，那样生成的齿形在法向截面的齿廓会出现畸变，实际啮合时会出现齿面干涉、接触斑点偏移的问题。正确的建模逻辑是先确定法向模数、压力角、螺旋角、齿数、变位系数这些核心参数，先在法向平面生成标准渐开线齿廓，再沿着螺旋线的导程做扫掠生成单个轮齿，之后通过圆周阵列生成全部轮齿，这样生成的齿面在任意啮合位置的接触线都是倾斜的，重合度比同参数直齿轮高30%以上，运转时同时参与啮合的轮齿对数更多，单齿承受的载荷更小，传动平稳性也更好。

实际应用中，斜齿轮的轴向力是设计时必须考虑的安装边界问题，因为螺旋角的存在，轮齿啮合时会产生沿轴线方向的分力，螺旋角越大轴向力越大，所以选型时螺旋角通常控制在8°到20°之间，对应的轴承选型要选用能承受径向和轴向联合载荷的角接触轴承或者圆锥滚子轴承，安装时还要考虑轴向定位的可靠性，避免运转过程中齿轮出现轴向窜动，导致轮齿啮合长度不足、轮齿偏载磨损甚至断齿。这个模型的内花键结构设计，是为了替代普通平键连接的传动方式，花键连接的接触面积更大，承载能力更高，对中性更好，适合重载、有冲击载荷的传动场景，比如矿山设备的减速机、工程机械的行走传动机构里，这种内花键斜齿轮的应用非常普遍。

建模过程中还要注意齿根过渡圆角的处理，齿根位置是轮齿弯曲应力集中的区域，如果过渡圆角太小，热处理时容易出现应力集中导致的裂纹，运转时也容易在交变载荷下出现齿根断裂，所以建模时齿根圆角要按照模数的0.38倍取值，保证齿根的弯曲强度满足设计要求。另外轮齿的端面倒角也不能忽略，装配时倒角可以引导齿轮顺利进入啮合位置，避免轮齿端面的锐边磕碰损伤，也能减少运转时端面的应力集中。从外形尺寸的匹配来说，齿轮的齿顶圆直径要和箱体内部的预留间隙匹配，保证运转时齿顶不会和箱体内壁、润滑油路结构发生干涉，齿轮的轮毂长度要和轴上的安装位置匹配，保证轴向定位时轴肩和轴承内圈的压紧量符合装配要求，不会出现齿轮在轴上窜动的问题。

很多新手做斜齿轮建模时容易忽略齿向修形的细节，实际生产中因为受载后轮齿会出现弹性变形，加上制造和安装的误差，轮齿啮合时容易出现齿端接触、偏载的问题，所以在建模阶段就要考虑齿向修形和齿廓修形的预留量，不过对于三维结构选型、装配干涉检查来说，基础的参数化准确齿形已经能满足大部分设计场景的需求，这个模型的结构完全可以直接导入装配体，做传动链路的干涉检查、运动仿真，验证传动比、安装空间是否符合整体设计要求。在传动系统的装配调试环节，斜齿轮的接触斑点检查是验证安装精度的核心指标，正确安装的斜齿轮，接触斑点应该分布在齿面的中部位置，沿齿高方向接触长度不小于40%，沿齿长方向接触长度不小于60%，如果接触斑点偏向齿端，就需要调整轴承的间隙或者齿轮的轴向位置，避免偏载导致的早期磨损。
