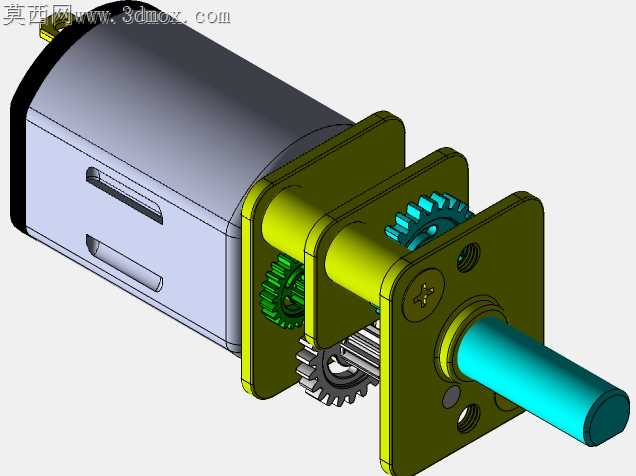

GM12-N20减速齿轮电动机结构设计

项目分类:电动机 发布时间:2020-06-29 ID:116513
  • GM12-N20减速齿轮电动机结构设计

小功率减速电机量产时最容易踩的坑,是减速箱端板与电机本体的同轴度偏差,一旦叠片装配时出现0.02mm以上的错位,高速级齿轮啮合就会出现偏磨,空载电流飙升不说,额定负载下的寿命会直接折损七成以上。这套GM12-N20齿轮电动机的结构设计,从加工适配的角度把这类隐患提前做了规避。电机机壳与减速箱连接的止口做了0.01mm的过盈配合设计,没有采用常见的螺丝硬锁定位,避免锁附时的应力拉扯导致端板倾斜,止口的导入角做了15度斜切,压装时不会刮伤机壳镀层,也能自动导正叠片位置。三层减速箱板的定位孔采用同一次装夹加工完成,孔位同轴度公差控制在0.008mm以内,板件之间的定位凸台高度做了0.1mm的余量设计,压装后不会出现板件翘起导致的齿轮轴向窜动。各级齿轮的模数选择做了针对性匹配,高速级靠近电机输出轴的位置用0.3模的金属齿轮,承受电机启动瞬间的冲击扭矩,不会像全塑胶齿轮那样打齿崩边,低速级靠近输出轴的位置用POM材质齿轮,降低传动噪音,同时控制整体重量和材料成本。输出轴的轴承位做了滚花处理,和输出齿轮过盈压装后不会出现长期正反转导致的轴齿松脱,输出端的轴伸长度预留了安装卡簧的槽位,用户外接负载时可以直接轴向定位,不用额外加工固定结构。端板上的安装孔做了沉头设计,锁附安装螺丝时螺丝头不会凸出端板平面,避免和转动的齿轮发生干涉,每个板件的边角都做了R0.5的圆角处理,冲压加工时不会产生锐边毛刺,装配时也不会割伤操作人员的手部。齿轮啮合的侧隙控制在0.02-0.04mm之间,既不会因为侧隙太小出现卡滞转动不顺,也不会因为侧隙太大导致输出轴回程间隙超标,适配小型智能小车、电子锁、精密传动模组这类对输出精度有要求的场景。电机尾部的接线端子预留了焊盘空间,不用额外加转接板就能直接焊接导线,端子周围做了挡胶槽,点胶固定导线时胶水不会流到电机内部影响转子转动。
