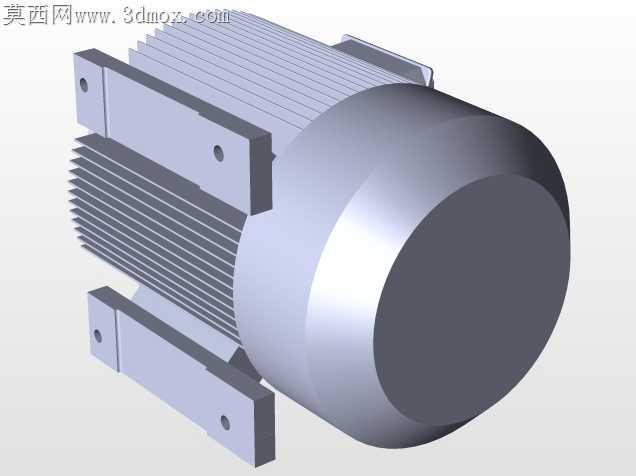

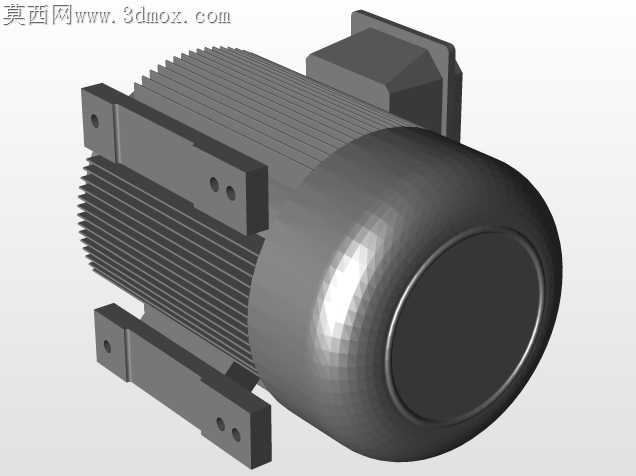

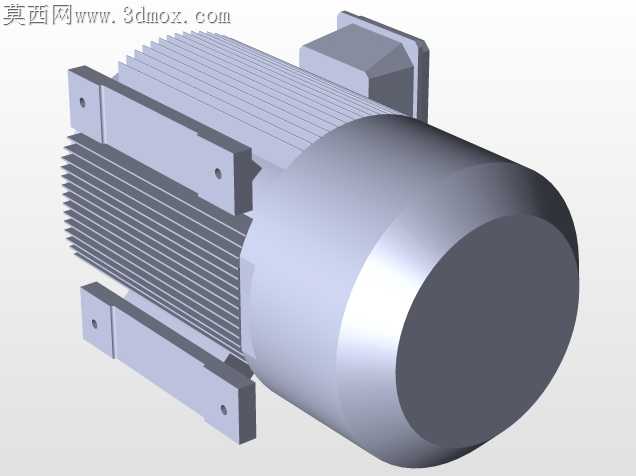

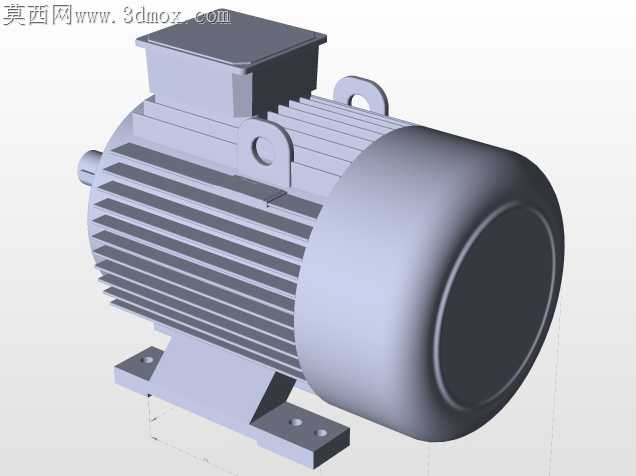

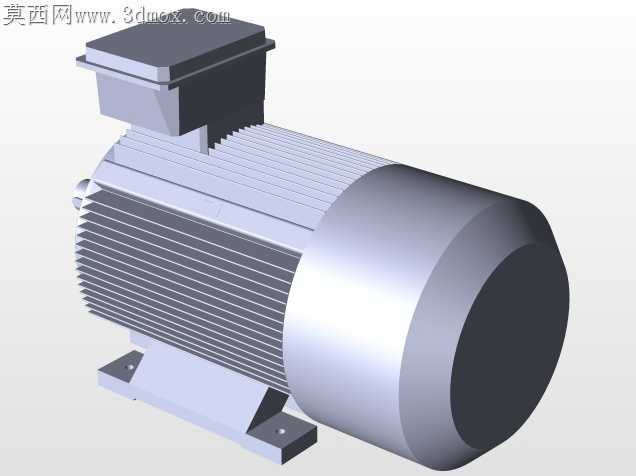

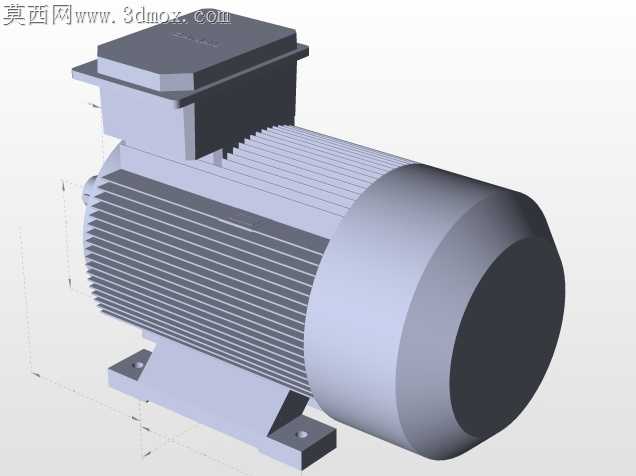

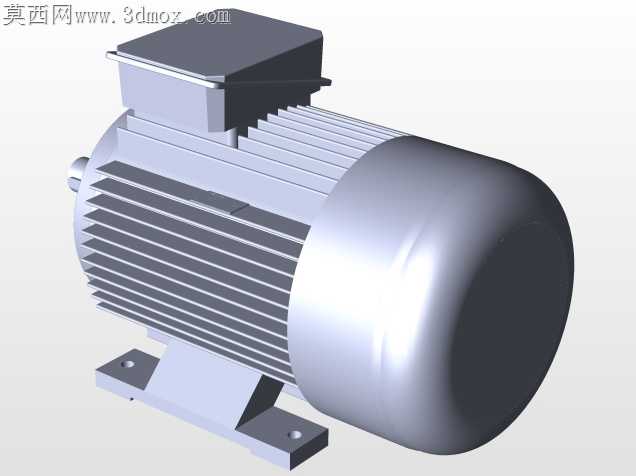

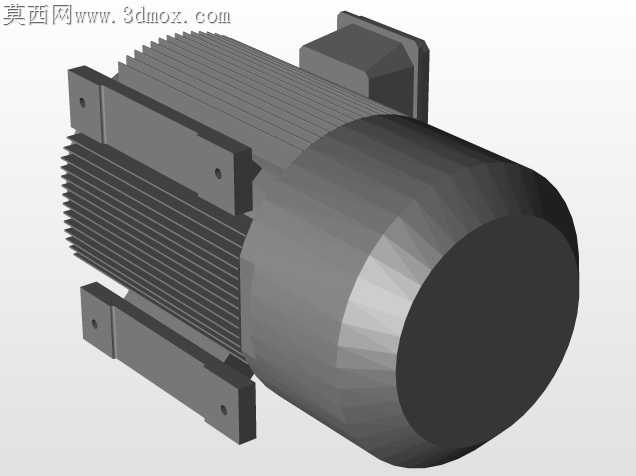

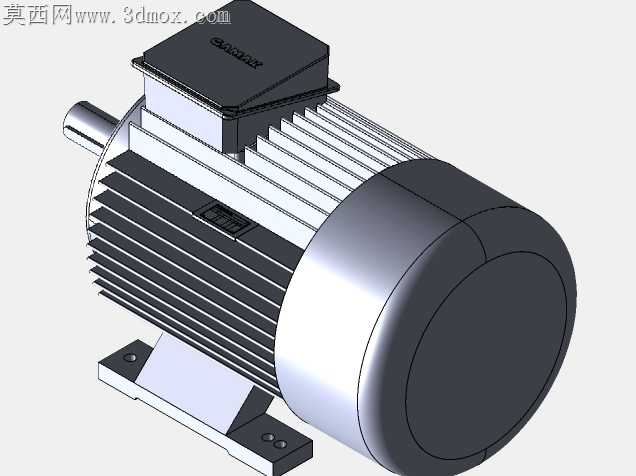

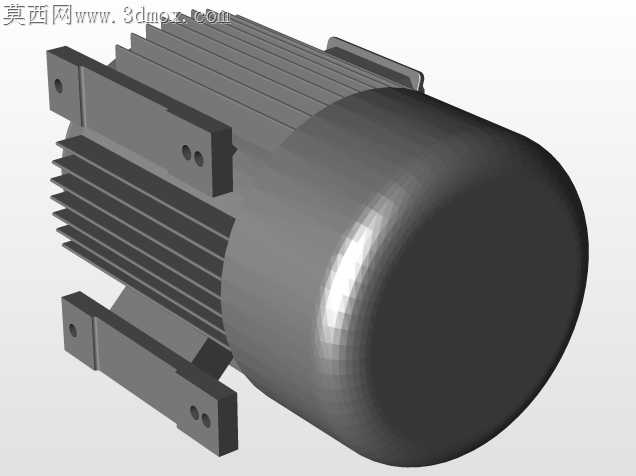

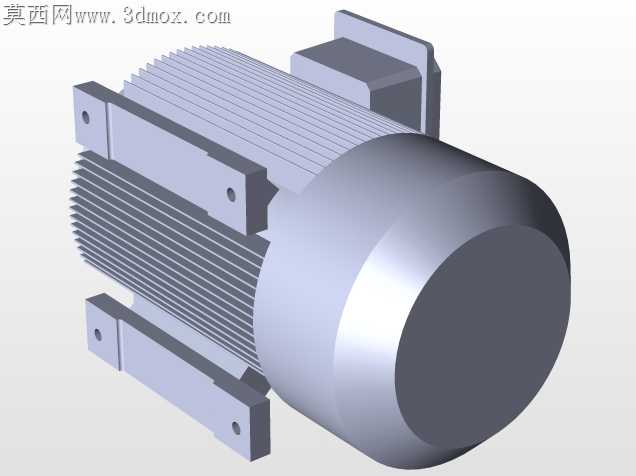

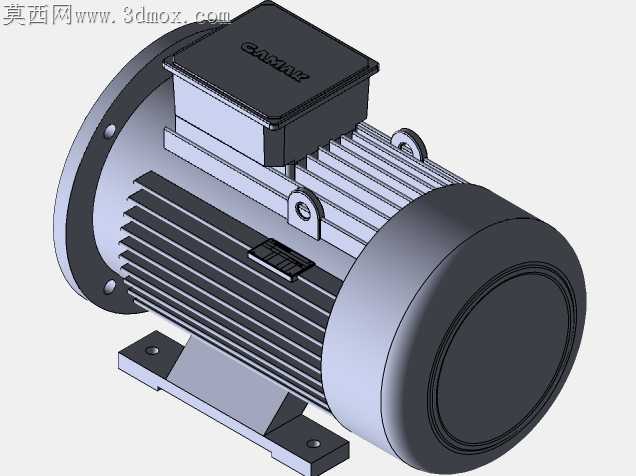

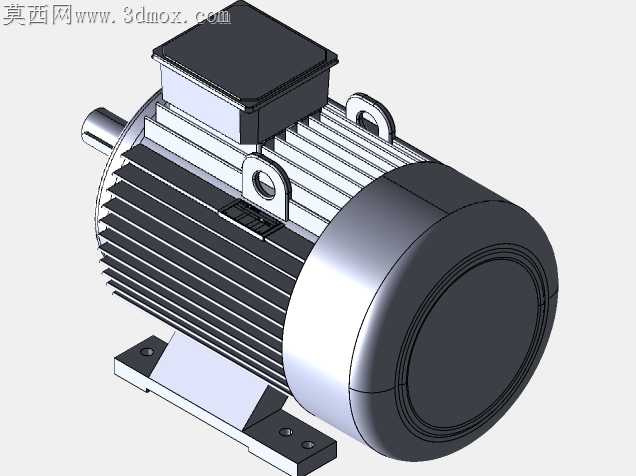

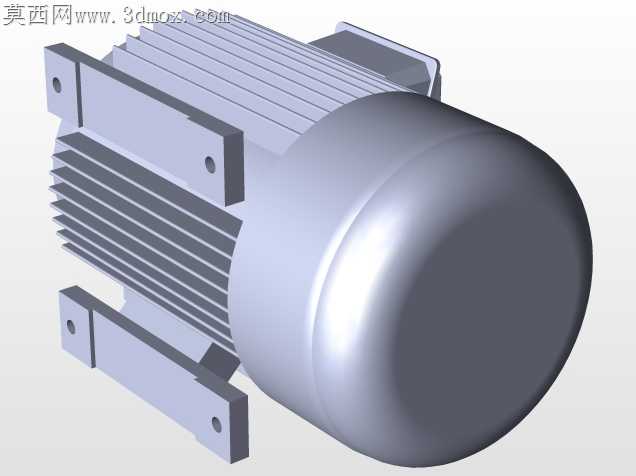

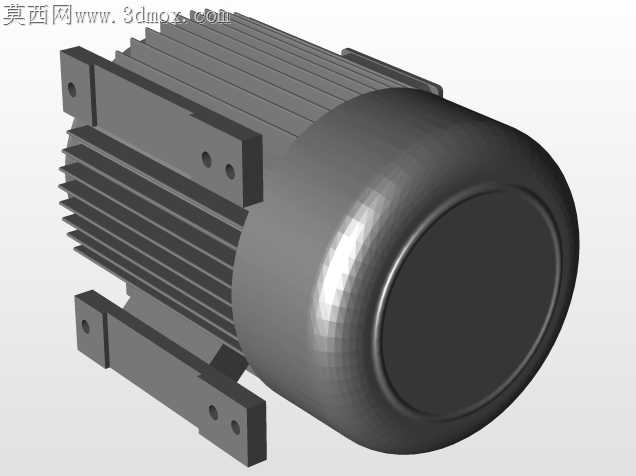

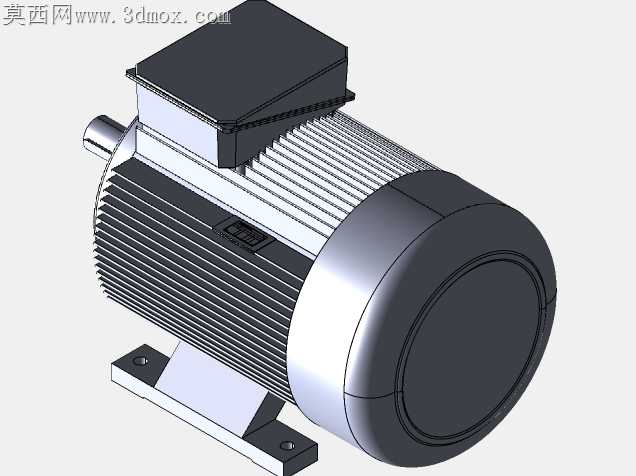

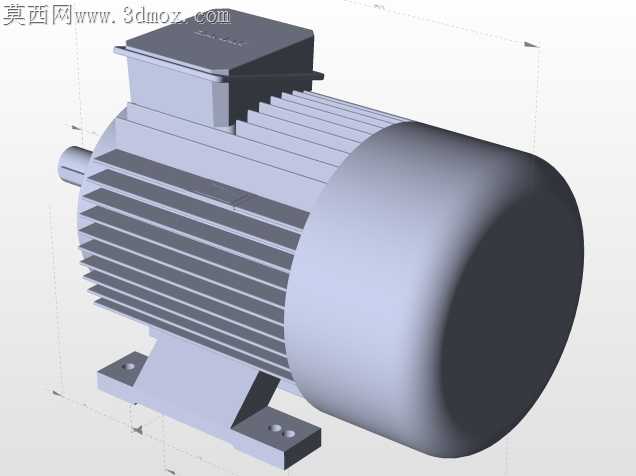

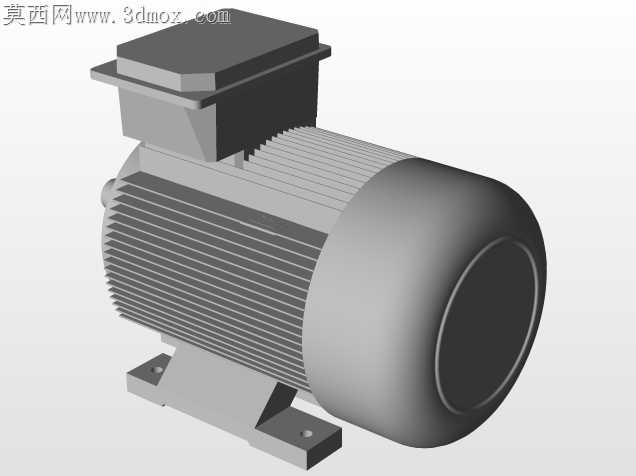

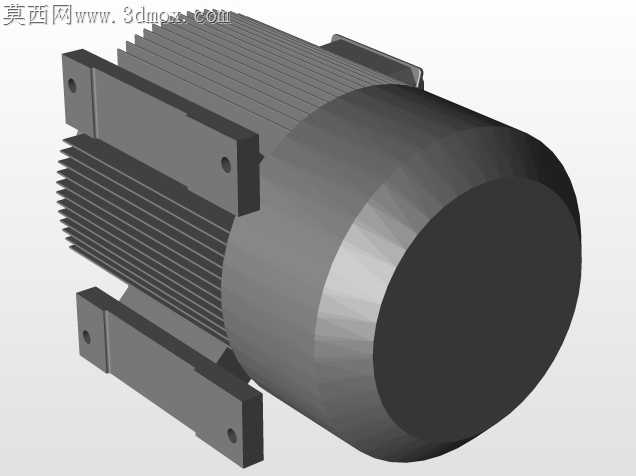

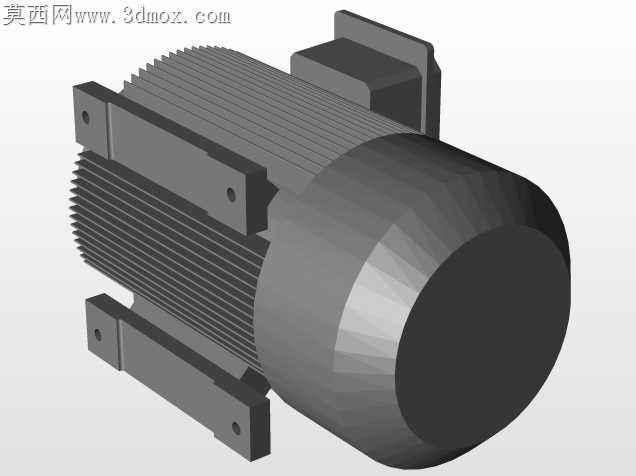

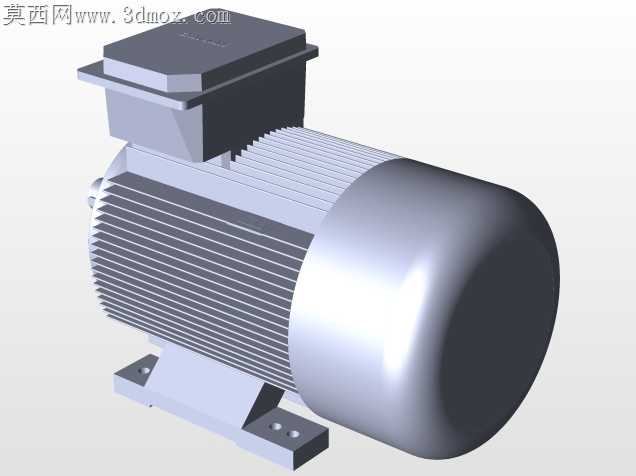

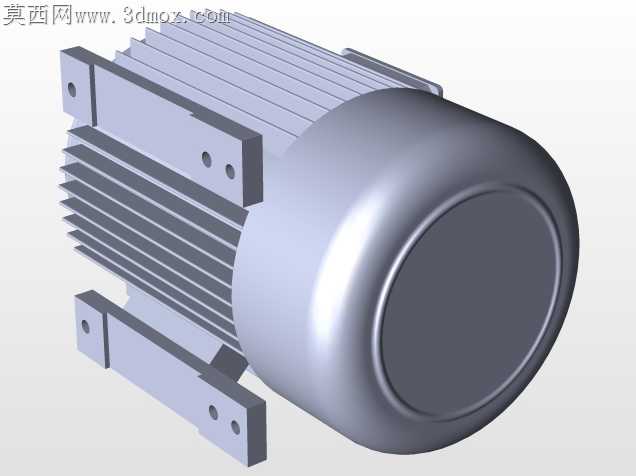

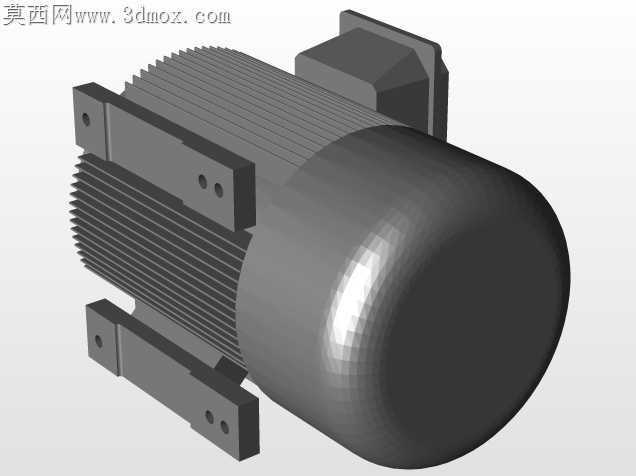

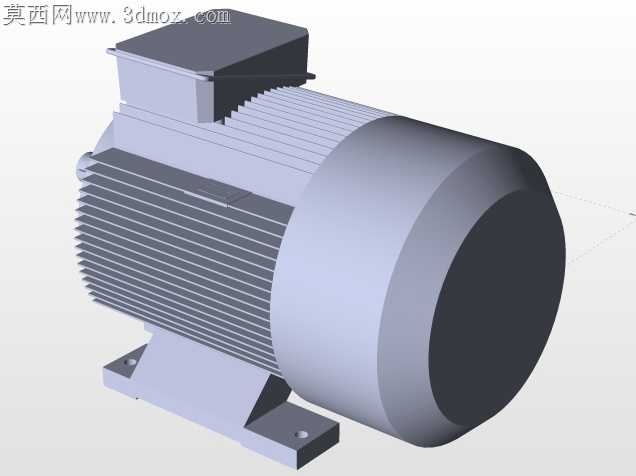

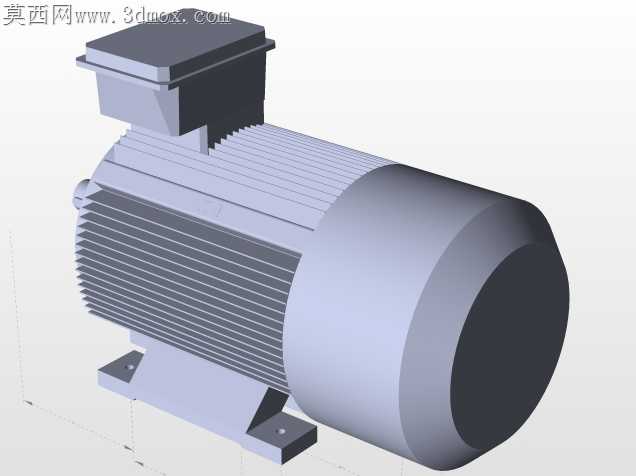

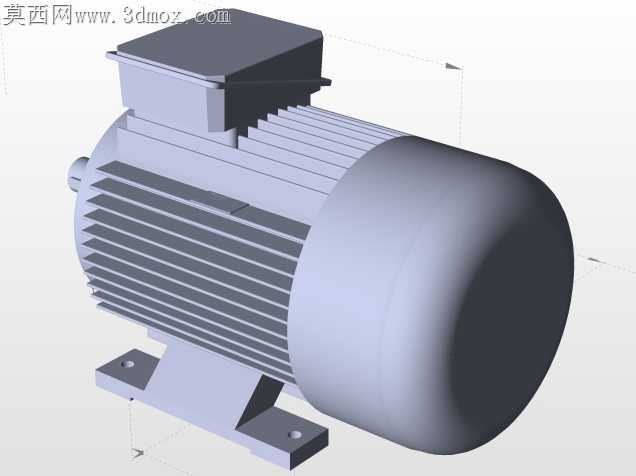

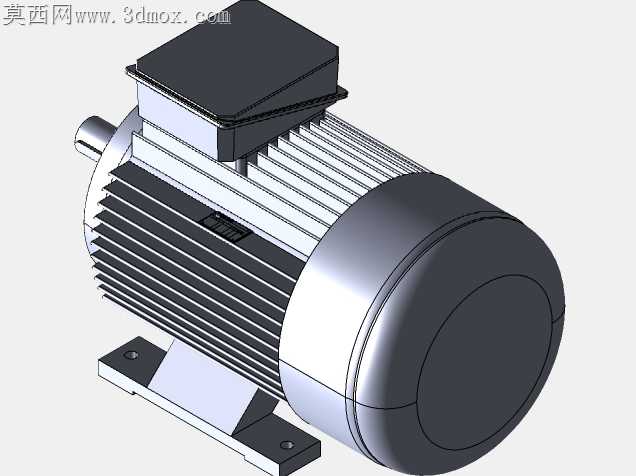

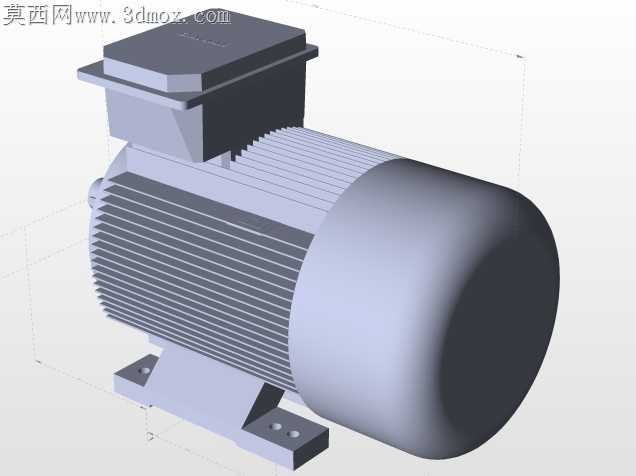

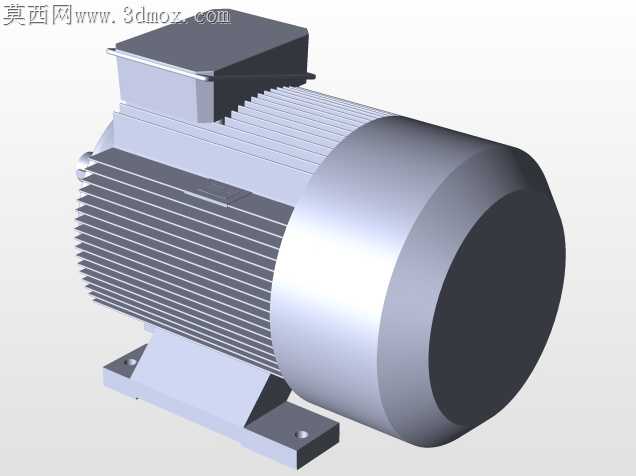

多功率规格工业三相异步电动机结构

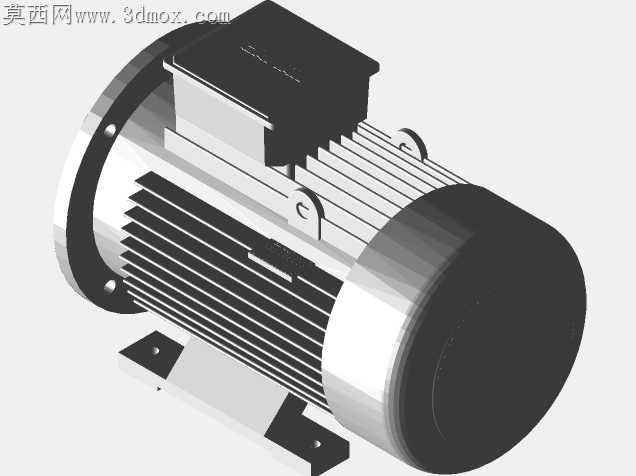

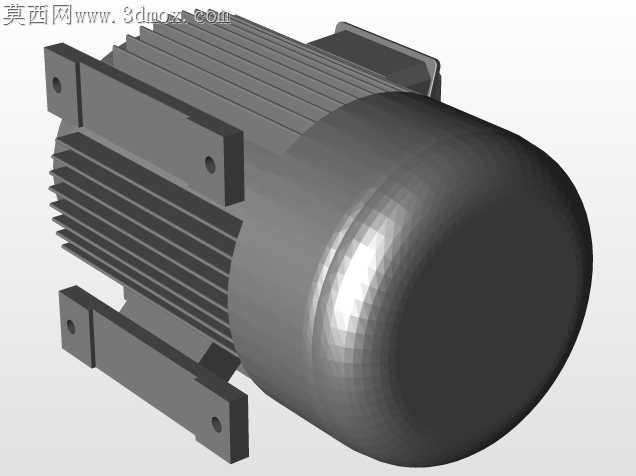

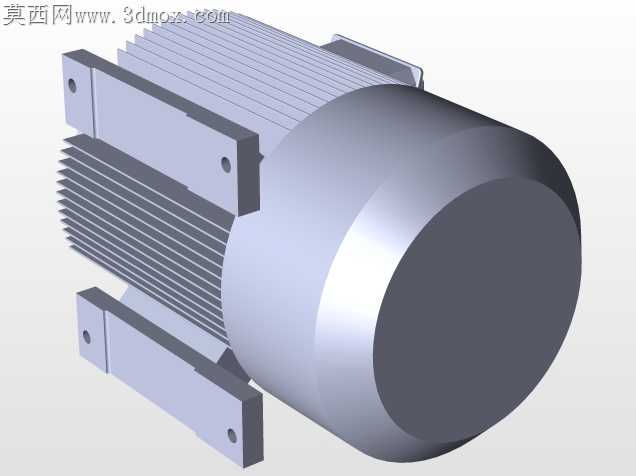

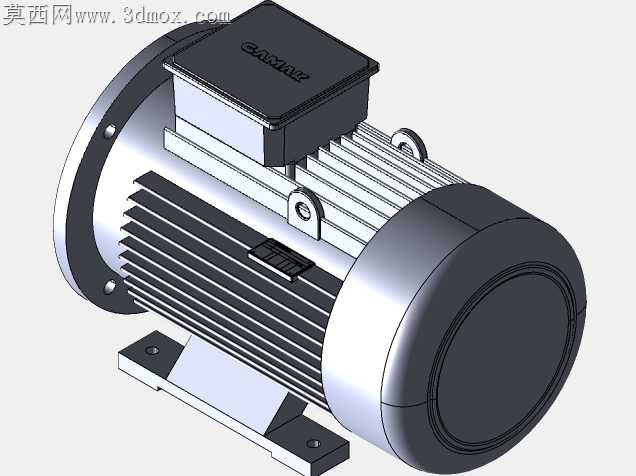

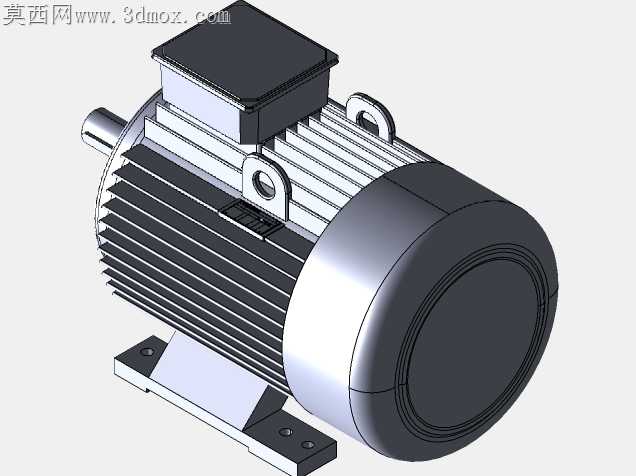

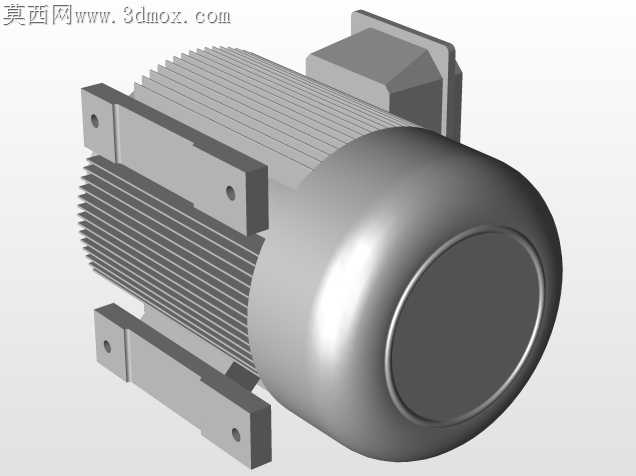

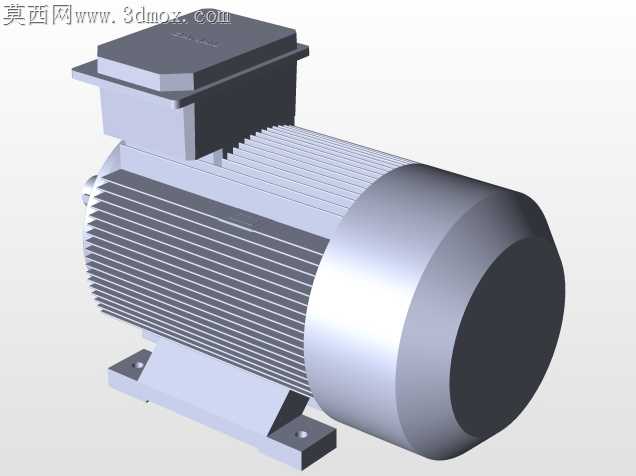

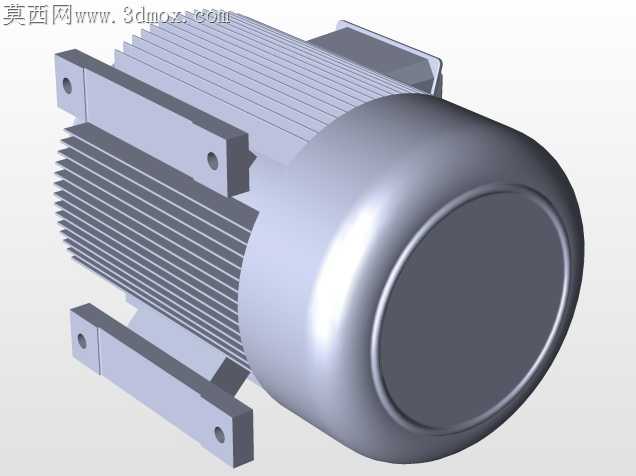

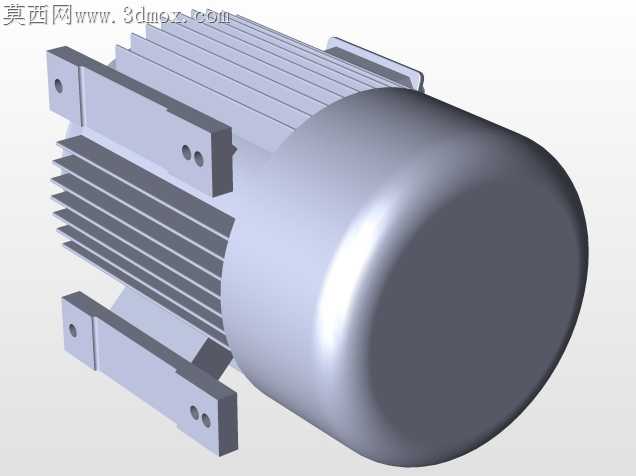

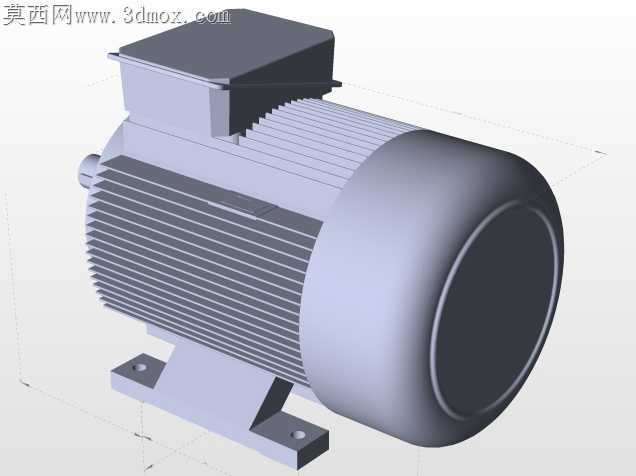

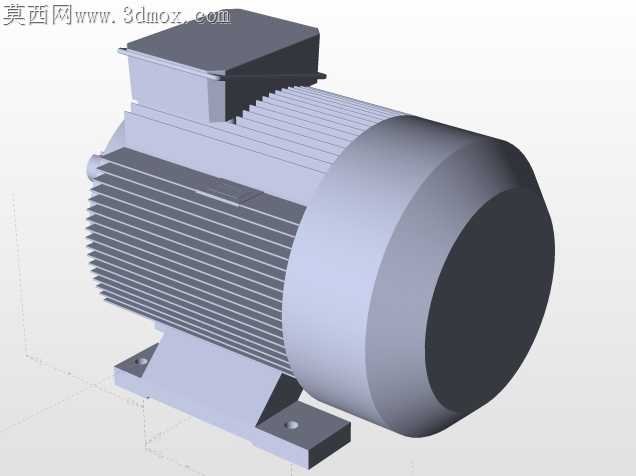

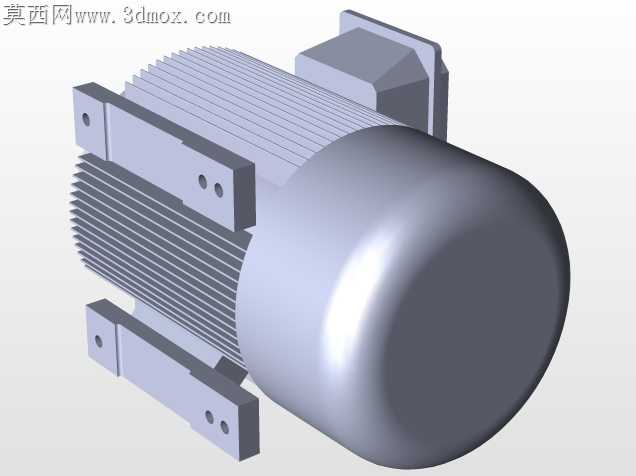

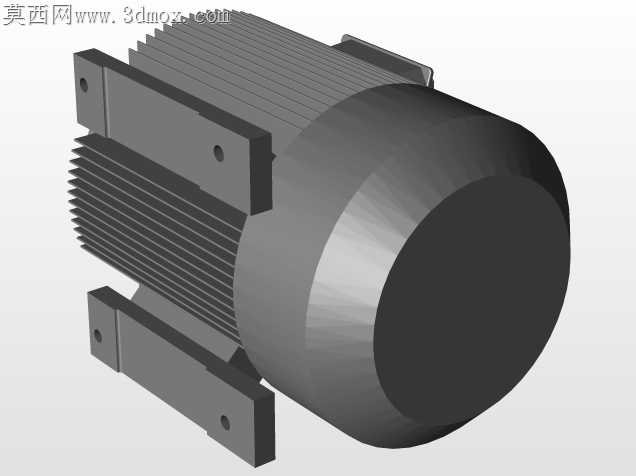

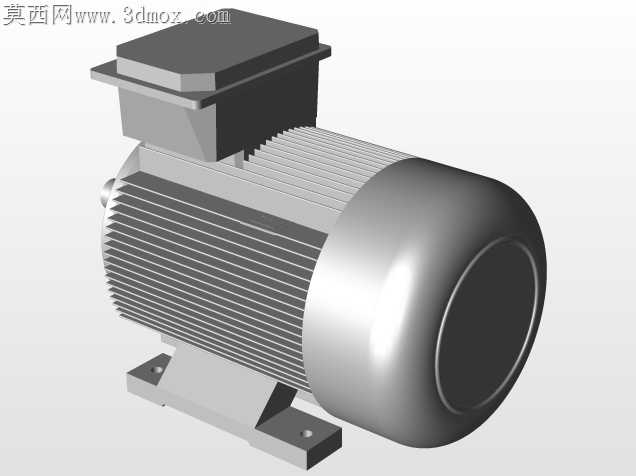

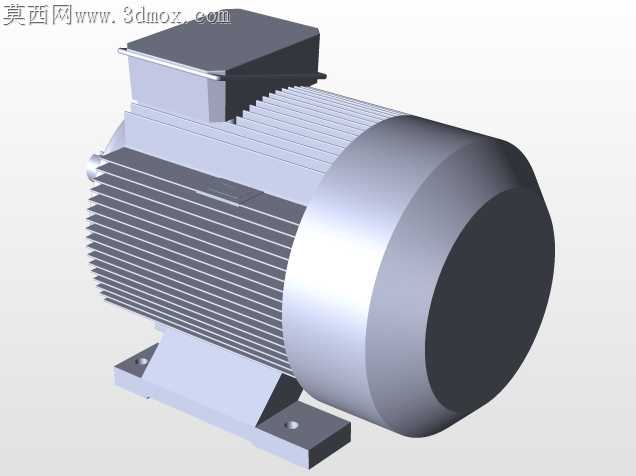

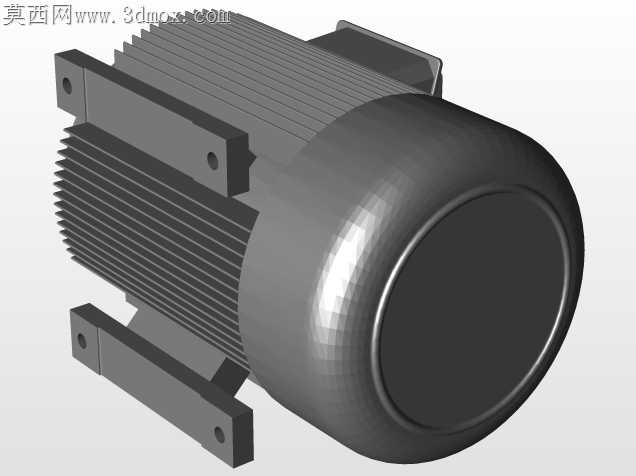

车间里批量更换同机座号不同功率电机时，常遇到安装孔位偏差、接线盒干涉、散热能力不匹配的问题，这套多功率段电机结构在设计阶段就把这些现场痛点揉进了每一处细节里。机座散热筋没有采用等厚等距的通用排布，靠近接线盒一侧的筋条高度比另一侧低2mm，避开接线盒出线端的弯折走线空间，同时筋条根部做了R1.5的圆角过渡，避免压铸成型时出现冷隔缺陷，也能减少长期运行时应力集中导致的壳体开裂。端盖与机座的配合止口选了H7/k6的过渡配合，止口端面预留0.02mm的磨削余量，装配时不用反复刮研就能保证同轴度，端盖上的吊环孔位置特意偏移了轴承室中心3mm，吊装时不会和端盖螺栓拆装工具发生干涉，现场维护时不用额外挪动吊装位置就能完成轴承更换。底座安装孔做了长圆孔设计，同系列160机座到315机座的安装孔跨距统一适配标准槽钢基座，不同功率的电机替换时不用重新打孔攻丝，孔位周边压铸了3mm厚的加强凸台，螺栓锁紧时不会把底座压出凹陷变形。接线盒的腔体内部预留了端子排安装槽和接地柱位置，盒盖与盒体的配合面做了一圈嵌入式密封槽，不用额外打胶就能达到IP54的防护等级，盒体侧面的进线口做了防滑牙的螺纹结构，套上电缆防水接头后不会因为电机长期振动出现松脱。风罩与机座的连接采用卡扣加螺栓的双重固定，卡扣能在装配时快速定位，避免螺栓孔对位偏差，风罩内壁和风叶的间隙控制在5mm，既不会因为间隙太小出现风叶擦碰，也不会因为间隙过大损失散热风量。不同功率规格的转子轴伸长度统一做了适配标准联轴器的尺寸，不用额外定制轴套就能直接对接泵、减速机等负载设备，轴承室的油槽位置做了微调，高功率型号的油槽宽度比低功率款宽1mm，能储存更多润滑脂，延长高温工况下的轴承保养周期。
