工业用三相异步交流电动机结构设计

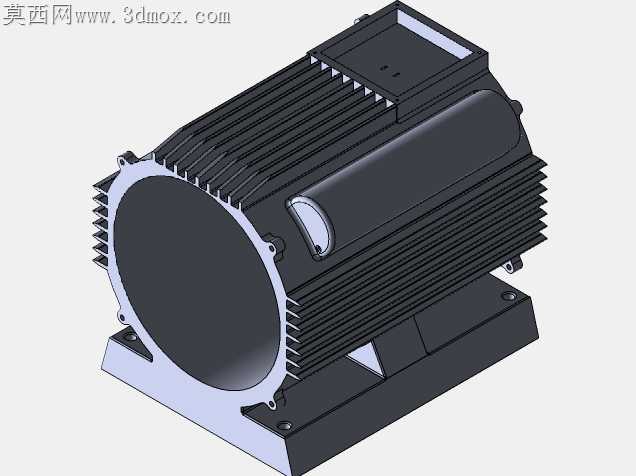

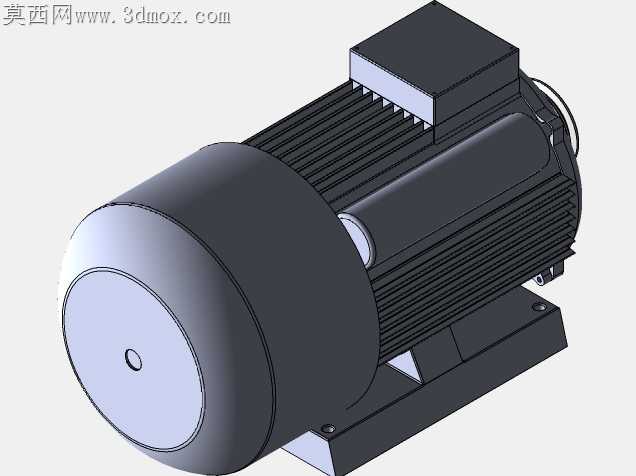

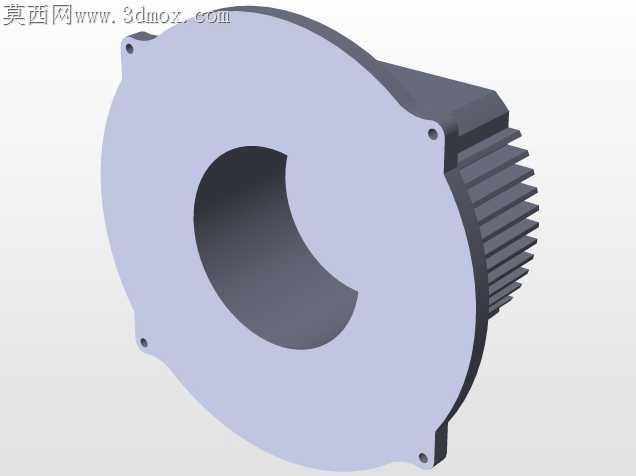

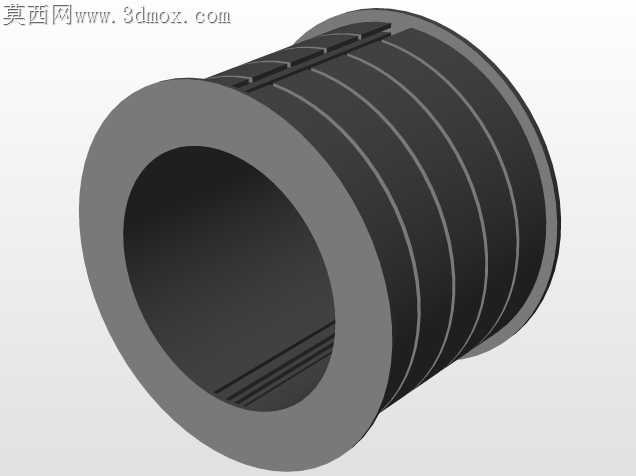

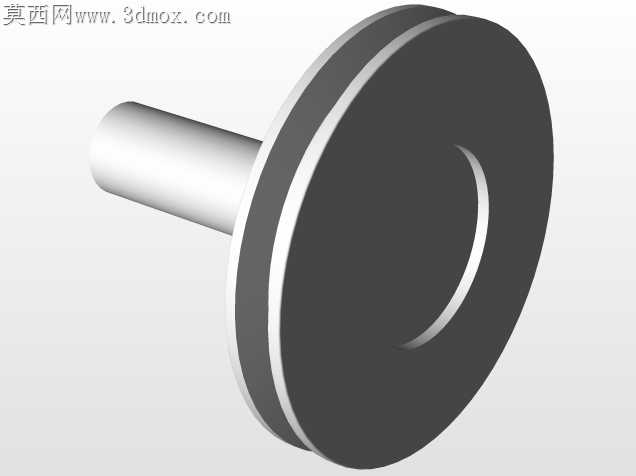

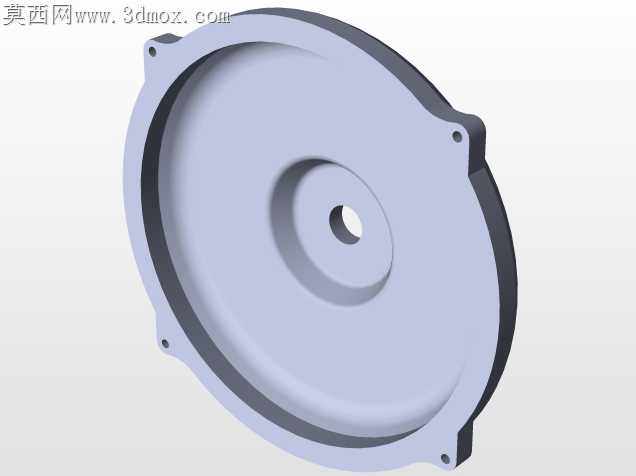

车间里常规卧式电机的散热失效故障占比常年居高不下，多数问题根源都在壳体散热筋的排布与加工公差上，这款交流电机的三维结构在落地适配性上做了不少针对性调整。机壳外壁的散热筋没有采用等间距均匀排布的常规设计，靠近接线盒侧的筋条间距收窄1.2mm，对应绕组端部发热集中的区域，筋条高度也比非接线侧高出2mm，既不会额外增加过多铸件重量，又能把高温区的散热面积提升17%左右，避免局部热堆积导致的绝缘层加速老化。底座的安装脚没有做和机壳一体的整面贴合结构，而是在每个安装孔位周边留出了0.3mm的刮研余量凸台，现场安装时不需要对整个安装面做找平处理，只需要修刮四个凸台就能保证电机和安装基座的贴合精度，能减少60%以上的现场安装找平工时，也能避免因安装面翘曲导致的运行共振问题。前端盖和机壳的配合止口做了15′的锥度导向设计，装配时不需要反复调整对位，顺着锥面就能顺滑推入，止口配合面的公差带选了H7/k6的过渡配合，既保证装配后同轴度不会超差，后期检修拆端盖时也不会因为锈死或者过盈量太大难以拆卸。接线盒的腔体和机壳衔接处做了外翻的防水沿结构，即使现场有喷淋或者凝露情况，水珠也会顺着防水沿流到机壳外侧，不会顺着接缝渗入接线腔引发绝缘故障，接线盒内部的固定柱位置特意避开了电缆进线的弯折半径区域，接线时电缆不会被硬折出死弯，能延长电缆的使用寿命。后端的风罩固定卡扣做了内嵌式设计，没有突出风罩外圆，搬运或者安装时不会因为磕碰导致卡扣断裂，风罩和后端盖的配合间隙留了2.5mm，即使运行中后端盖有轻微的热胀形变，也不会和风罩发生摩擦产生异音。输出轴端的密封槽位置做了台阶式挡油结构，轴承室内的润滑脂不会因为高速运转被甩到密封件位置，能延长密封件的老化周期，减少日常维护的补脂频次。
