多规格工业麻花钻结构设计方案

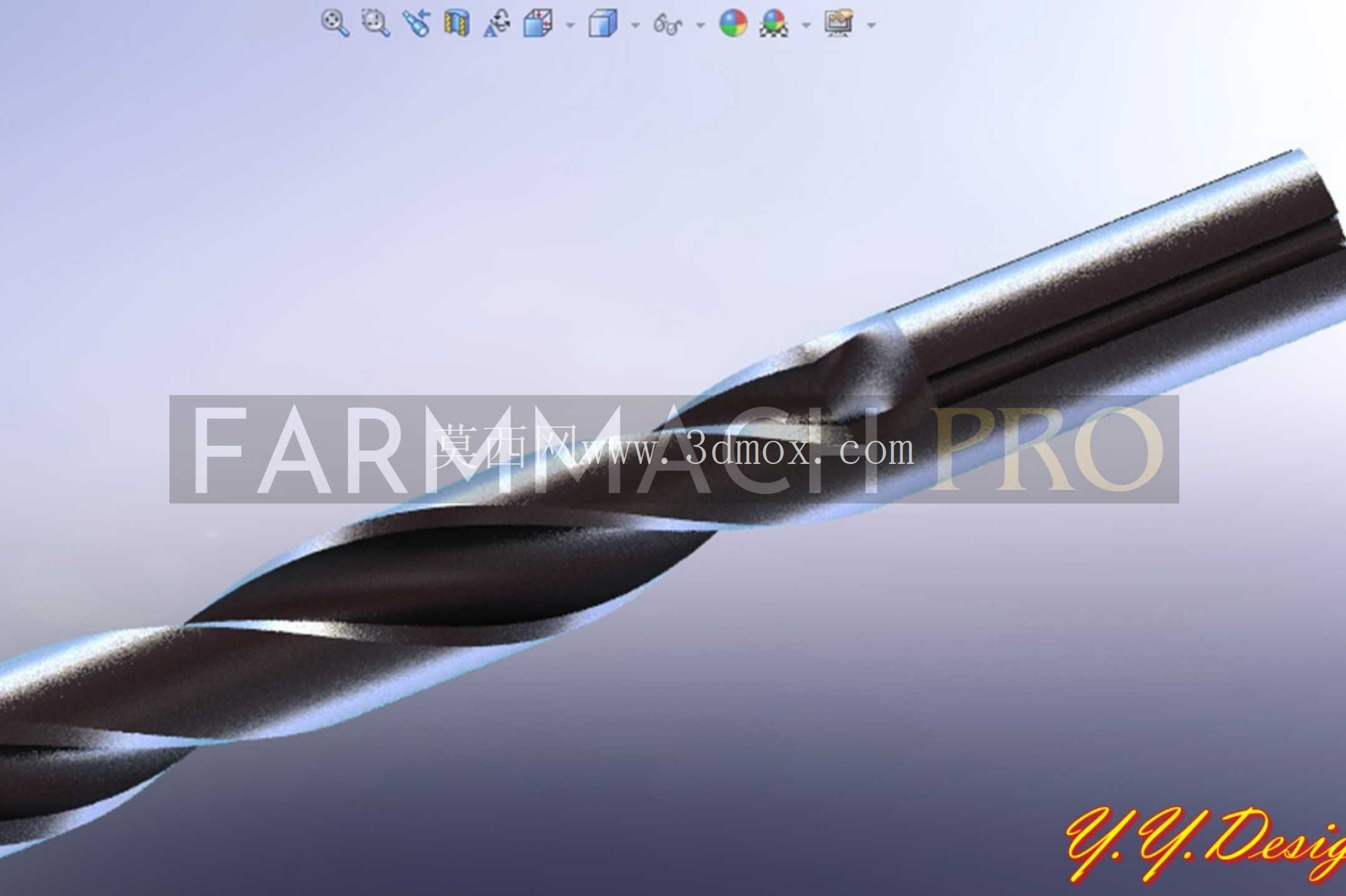

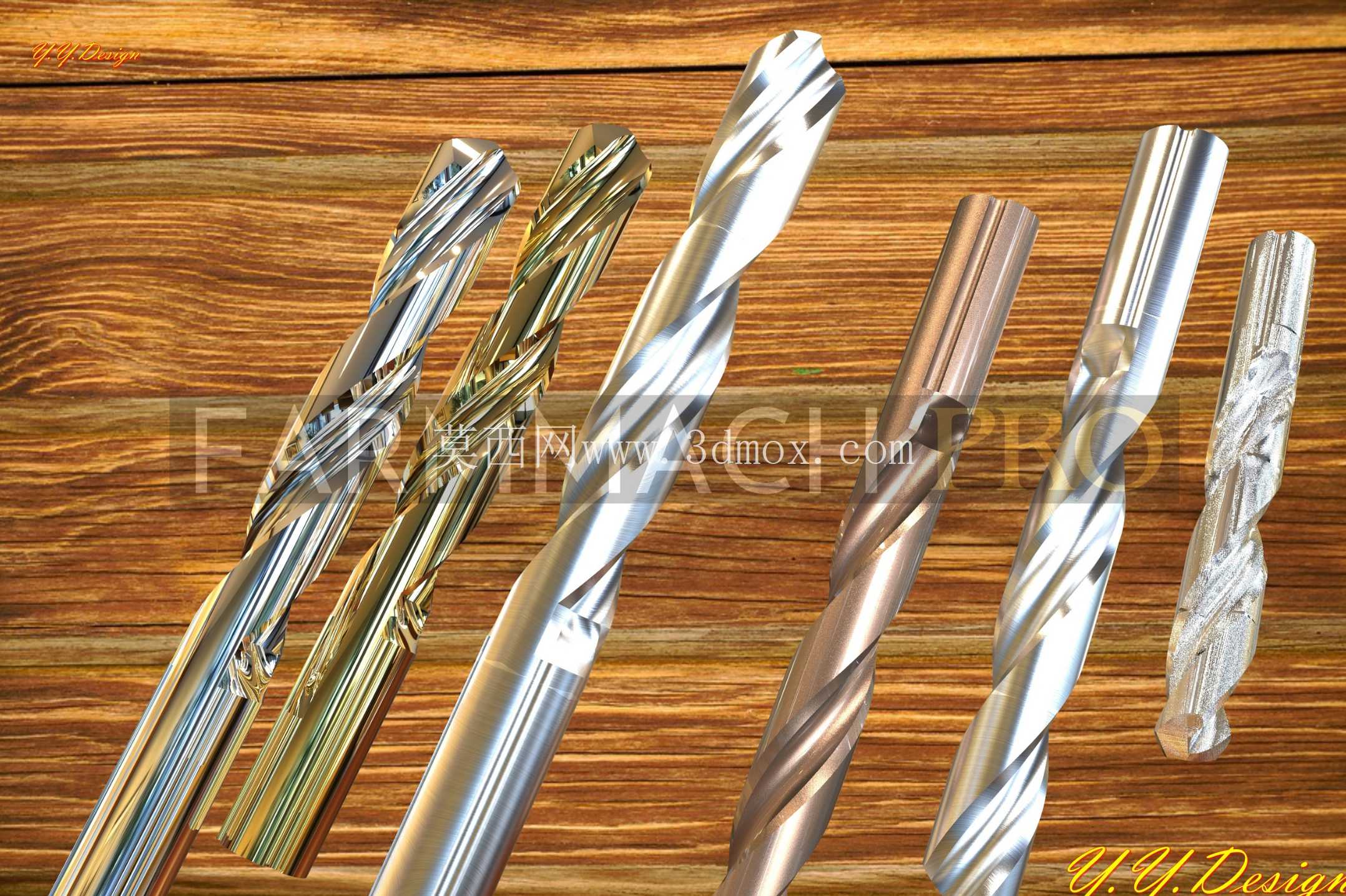

　　做钻头结构设计的时候，首先要考虑的是装夹边界，直柄款的柄部公差严格按照h6精度控制，能够适配标准钻夹头、ER弹簧夹头的装夹范围，不会出现装夹打滑、柄部夹伤导致的同轴度偏差；锥柄款的莫氏锥度贴合面接触率不低于85%，装入钻床主轴后可以靠锥面自锁传递大扭矩，不需要额外的锁紧结构就能应对大进给量的钻削工况。排屑槽的设计是钻头性能的核心，不同直径规格的槽深、槽宽比例都经过切削受力验算，直径10mm以下的小规格钻头适当减小槽深占比，提升刀体刚性，避免高速钻削时刀体弯曲导致孔径超差；直径10mm以上的大规格钻头加大槽的圆弧过渡半径，让切屑能够顺着螺旋槽顺畅排出，不会在孔内堵塞造成钻头烧损。在机械加工的孔加工工序里，麻花钻是覆盖场景最广的切削刀具，从普通台式钻床的手工打孔，到加工中心的高精度深孔钻削，再到钳工现场的配做孔作业，都离不开这类刀具的支撑。本次设计的系列钻头覆盖了不同加工场景的刃型需求，包含针对普通钢材的标准顶角刃型、针对有色金属的大螺旋角抛光刃型、针对硬合金材料的硬质合金涂层刃型，不同刃型的螺旋槽升角、横刃宽度、刃带厚度都做了针对性匹配，避免一款刃型通吃所有材料导致的崩刃、排屑不畅、孔壁粗糙度超差等常见问题。

　　横刃部分做了标准的修磨设计，减小轴向进给力，普通工人在台钻上手动进给的时候不需要施加过大的压力就能完成钻削，降低操作劳动强度的同时也能减少横刃挤压造成的孔口毛刺。刃带部分的宽度控制在0.2-0.8mm区间，随钻头直径增大线性调整，既能够保证钻头在孔内的导向性，避免钻削过程中走偏，又不会因为刃带过宽导致和孔壁摩擦过大，产生过多切削热降低刀具寿命。从实际应用场景来看，这套钻头结构可以覆盖金属零件的螺栓过孔加工、定位销底孔加工、螺纹底孔加工、深孔预钻等常见工序，不同表面处理的款式对应不同的加工成本需求，高速钢抛光款适合铝件、铜件等软金属加工，不容易粘屑；氮化钛涂层款适合普通碳钢、合金钢的批量加工，刀具寿命是普通白钢钻的3倍以上；硬质合金款适合淬火钢、铸铁等硬材料加工，能够承受更高的切削线速度。

　　设计过程中特意规避了市面上部分廉价钻头的结构缺陷，比如部分小钻头为了省材料把芯厚做的过薄，钻削稍微遇到材料硬点就会断刀，本次设计的芯厚从钻尖到柄部做了渐进式增厚，越靠近装夹位置芯厚越大，整体抗扭强度比等芯厚结构提升40%左右，即使遇到进给量突然波动的情况也不容易断刀。钻尖的顶角针对不同材料做了差异化设置，加工钢材的款式采用118度标准顶角，钻削时轴向力和扭矩的平衡最好；加工铝合金等软金属的款式采用130度大顶角，切屑变形更小，不容易堵屑；加工薄板的款式采用135度双顶角，钻穿的时候不会产生毛边，也不会因为钻头卡滞带动薄板转动造成安全隐患。

　　另外，所有规格的钻头刃口都做了0.02mm左右的钝化处理，不是锋利到一碰就崩刃的状态，能够承受断续切削的冲击，比如在有焊疤的钢材表面钻孔，也不会轻易出现崩口的情况。在安装适配性上，所有直柄钻头的柄部直径和切削部分直径的同轴度控制在0.02mm以内，装入夹头后打表检测的径向跳动不超过0.03mm，能够满足IT7级精度的孔加工要求，不需要后续扩孔、铰孔就能满足普通装配的精度需求。对于需要加工深孔的场景，大螺旋角款式的槽面抛光处理可以降低切屑和槽壁的摩擦阻力，即使孔深达到5倍直径，也不需要频繁退刀排屑，提升加工效率。
