四缸发动机排气歧管结构设计

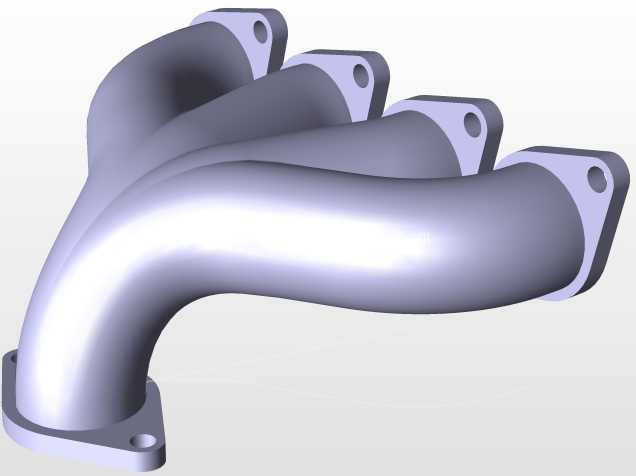

　　这款排气歧管的结构设计，首先要匹配直列四缸发动机的缸盖排气口布局，四个进气侧法兰的孔位间距、法兰面平面度公差都严格对应缸盖排气侧的安装基准，避免安装后出现密封面错位导致的排气泄漏问题。从实际装车场景来看，这类歧管多用于小排量自然吸气乘用车的动力总成，负责将四个气缸燃烧后排出的高温废气有序汇集，输送到下游的三元催化器、消音器总成，最终完成尾气排放流程。设计过程中首先要考量的是各缸排气支管的长度均衡性，从图中可以看到四个支管采用渐次汇合的弯折走向，没有出现某一缸管路过短或过长的情况，这样的布局能有效避免各缸排气脉冲相互干扰，降低排气背压，减少泵气损失，对发动机中低转速区间的扭矩输出有明显帮助。

　　管路的弯折曲率经过反复校核，没有出现直角弯折或者截面突变的区域，内壁过渡顺滑，能减少废气流经时的湍流阻力，同时避免局部应力集中，提升长期高温工况下的结构耐久性。安装边界方面，进气端四个法兰均采用双螺栓固定结构，法兰厚度根据缸盖螺栓的拧紧力矩要求设定，保证螺栓锁紧后法兰面不会出现翘曲变形；出气端的汇合法兰采用单法兰结构，对接下游排气系统的入口，法兰盘上的定位孔与密封槽位置匹配通用的排气密封垫片规格，不需要额外定制密封件就能完成装配。从铸造工艺角度来看，整个歧管采用一体铸造成型，管壁厚度均匀控制在3.5-4mm区间，既保证高温下的结构强度，避免长期热震导致的开裂，又能控制整体重量，不会给动力总成增加过多的簧下质量。

　　管路外壁的过渡圆角全部做了R3以上的圆弧处理，方便铸造时的砂芯脱模，减少铸造缺陷的产生概率，同时也能降低工作过程中的应力集中系数。在实际使用场景中，这类歧管的工作环境长期处于800-900摄氏度的高温区间，设计时特意将各支管之间的间隙预留了足够的热膨胀空间，避免热胀冷缩时相邻管壁相互挤压产生形变。汇合后的主管路弯折角度经过底盘布局校核，装车后不会与周边的防火墙、悬挂部件、线束管路产生运动干涉，最小离地间隙也满足整车通过性的要求。不同于改装类的不锈钢焊接歧管，这款铸造歧管的管壁阻尼特性更好，能有效吸收排气过程中的振动，降低排气系统传递到车身的噪音，提升整车NVH表现。

　　法兰面的加工基准统一以进气侧四个法兰的共同平面为基准，保证加工后各安装面的位置度公差在0.1mm以内，装配时密封垫片的压紧力均匀分布，不会出现局部压不实导致的漏气问题。支管的走向设计还考虑了机舱内的散热空间，管路与周边的发电机、空调压缩机、冷却液管路等部件都预留了至少15mm的间隙，避免高温辐射导致周边部件过早老化。
