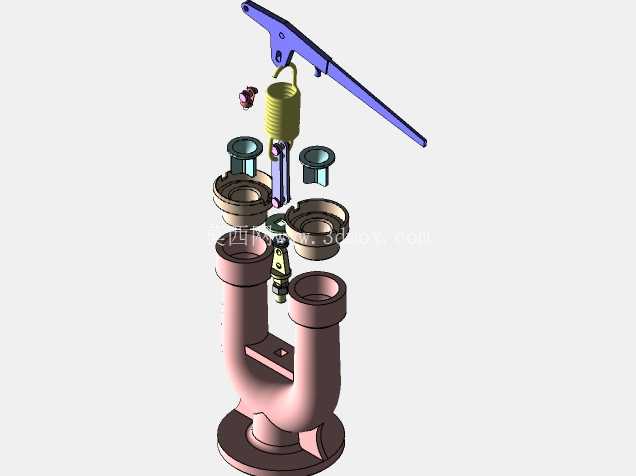

杠杆式弹簧安全阀全零件拆解结构

　　在承压管路系统的设计选型环节，安全阀是最后一道被动安全屏障，这类带手动杠杆的弹簧直接载荷式安全阀，常见于中小型蒸汽锅炉、压缩空气储罐、低压工艺管路的超压泄放场景，当系统内部介质压力超过弹簧预紧设定值时，阀瓣会自动抬升泄放多余介质，压力回落至安全区间后自动回座密封，顶部的手动杠杆可在设备调试、定期校验时手动触发泄放，验证阀件动作灵活性，避免长期静置导致的阀瓣粘黏卡涩问题。

　　从拆解结构来看，整个组件的核心受力路径清晰：底部为双接口弯管式阀体，采用进、出口垂直90°布局，进口端垂直向上对接阀座密封面，出口端水平侧向引出泄放介质，阀体底部带圆形安装法兰盘，可直接通过螺栓固定在设备顶部的预设接口上，安装时需保证阀杆垂直于水平面，避免倾斜导致弹簧偏载、密封面受力不均引发泄漏。阀座上方为活动阀瓣组件，阀瓣密封面采用堆焊硬质合金的结构设计，与阀座密封面形成硬密封副，可耐受常规蒸汽、压缩空气等介质的长期冲蚀，阀瓣背部与阀杆下端采用球面铰接结构，可自动补偿加工与安装带来的微小同轴度误差，保证密封面均匀贴合。

　　阀杆外侧套置圆柱螺旋压缩弹簧，弹簧上下两端分别抵靠上、下弹簧座，下弹簧座压在阀瓣背部的台阶面上，上弹簧座顶部连接调整螺母，通过旋转调整螺母可改变弹簧的预压缩量，以此校准阀门的开启压力值，调整完成后可通过锁紧螺母固定位置，避免运行中振动导致设定值漂移。弹簧外侧设置分体式阀盖结构，分为上下两个罩壳，通过螺栓对接固定，将弹簧、阀杆等内部运动部件完全封闭，避免外界灰尘、水汽侵入造成部件锈蚀卡涩，同时可约束弹簧的径向偏移，保证弹簧始终沿阀杆轴向施力。

　　顶部的手动杠杆通过销轴铰接在阀盖顶部的支架上，杠杆一端通过挂钩结构与阀杆上端连接，另一端延伸出长操作力臂，手动下压杠杆尾端时，可通过杠杆放大作用力直接提拉阀杆，实现手动泄压操作，杠杆的铰接位置经过力臂比例优化，手动操作时仅需较小的下压力即可触发阀瓣开启，满足现场单人操作的力值要求。

　　建模过程中需要重点关注几个配合公差：阀瓣与阀座的密封面平面度需控制在0.002mm以内，保证密封性能；阀杆与阀盖导向孔的配合采用H8/f7间隙配合，既保证阀杆上下运动无卡滞，又避免间隙过大导致阀瓣偏斜；弹簧的两端面需磨平并与弹簧轴线垂直，垂直度误差不超过弹簧自由高度的1%，防止弹簧压缩时出现侧弯。安装边界方面，这类阀体的进出口通径匹配常规低压管路的公称通径，法兰安装孔的孔距符合对应压力等级的法兰标准，阀顶杠杆的操作空间需预留足够的操作距离，避免杠杆动作时与周边管线、设备构件发生干涉，泄放口的朝向需避开人员操作通道，防止泄放时高温、带压介质喷出造成安全隐患。

　　在实际工程应用中，这类结构的安全阀结构简单、可靠性高，无需额外外接动力源即可依靠介质压力与弹簧力的平衡自动工作，维护时仅需定期拆开阀盖检查弹簧弹力衰减情况、密封面磨损情况，更换受损部件即可重新投入使用，相比先导式安全阀结构更简单，对使用环境的清洁度要求更低，适合工况相对简单、压力等级不高的通用承压设备配套使用。建模时所有零件均按实际加工工艺拆分，阀体采用铸造工艺的拔模斜度、圆角过渡都做了还原，弹簧、杠杆、密封件等标准件的尺寸均符合行业通用规格，可直接用于教学演示、结构选型参考、装配模拟验证等场景，也可作为管路系统三维布管时的配套元件库素材使用。
