通用型单轴双轮栏板牵引拖车结构

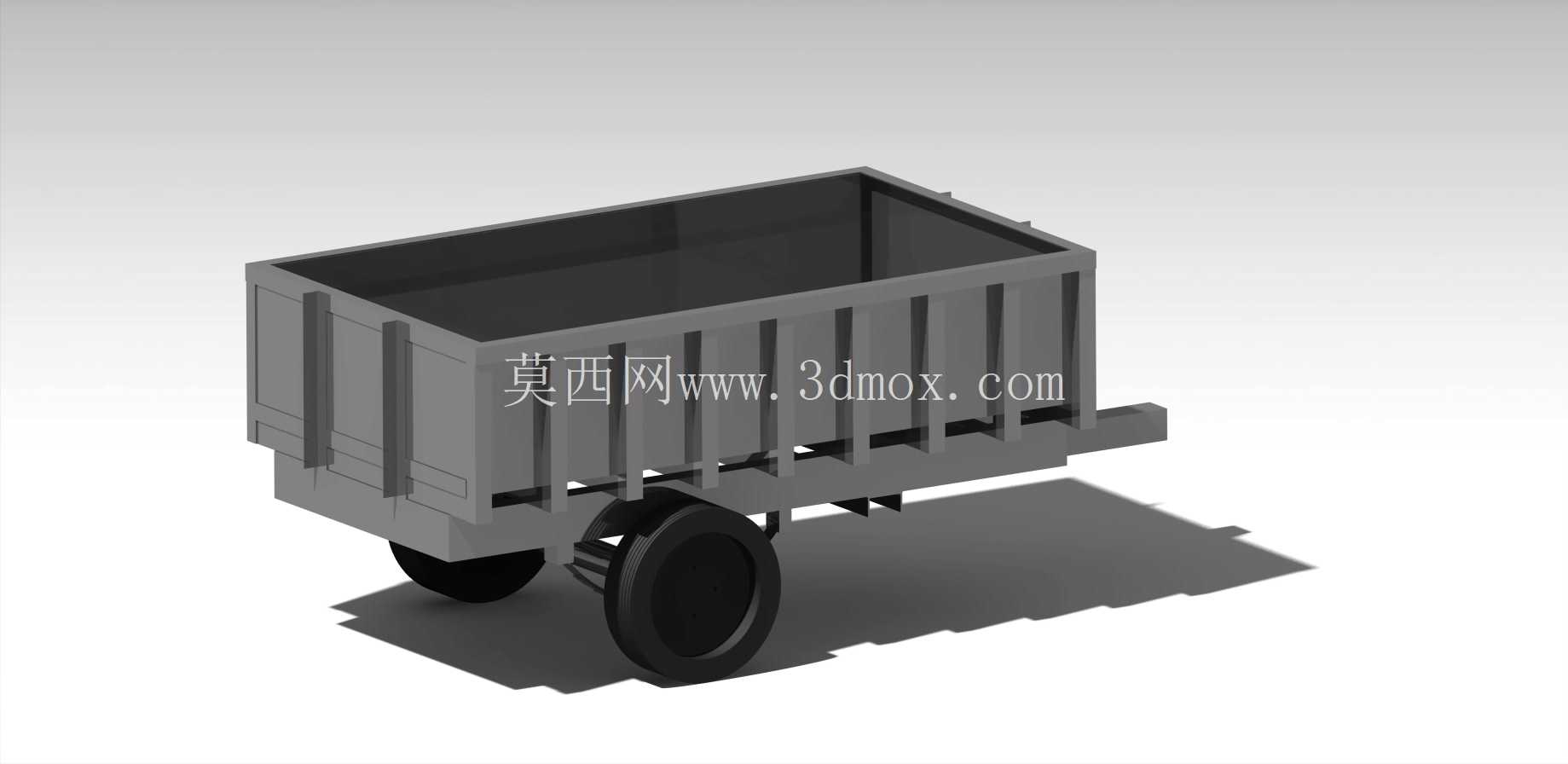

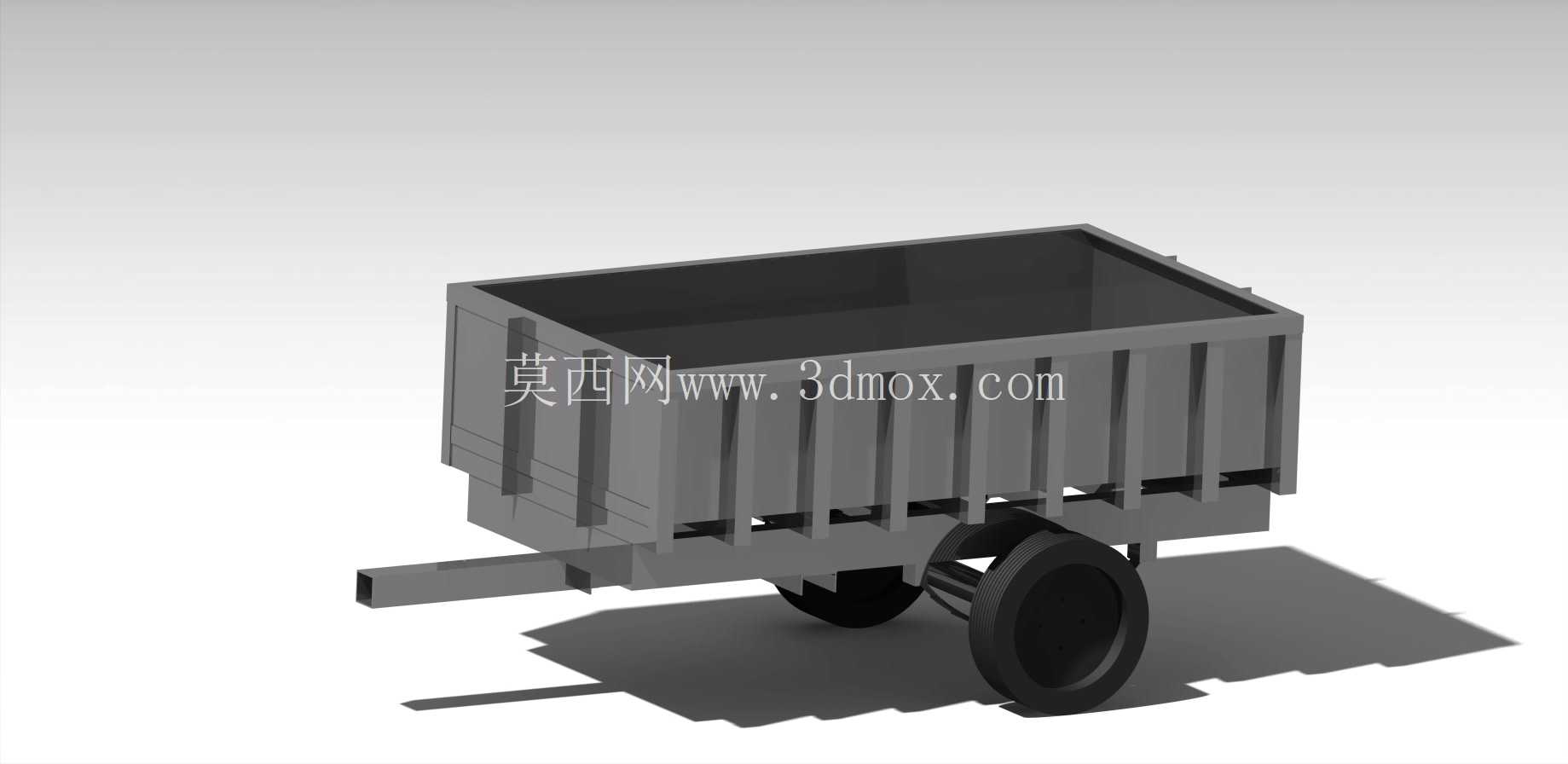

　　这款单轴双轮栏板拖车的三维结构，核心面向零散物料短途转运场景设计，适配小型农用动力机械、厂区内转运牵引车的牵引接口，可覆盖农田农资转运、厂区边角料倒运、工地零散建材短驳等多类轻量化运输需求，整体结构以实用耐造为核心设计导向，没有冗余的装饰性结构，所有构件均服务于承载与行走的核心功能。从结构布局来看，货厢采用竖筋加强的栏板式设计，厢体侧壁等距布置竖向加强肋，可在厢板厚度较薄的前提下提升侧向抗变形能力，避免装载散装物料时厢板外胀变形，厢体底部为整体式承载底板，框架采用矩形截面型钢焊接成型，牵引梁从厢体底盘前端延伸而出，牵引端预留标准牵引销安装位，可匹配多数小型牵引设备的挂钩尺寸，无需额外改装即可完成挂接。

　　行走部分采用单轴双轮布局，车轴直接固定在底盘框架下方的安装座上，轮距设定兼顾窄路通行能力与行驶稳定性，车轮采用大直径实心橡胶轮结构，可适配非硬化路面的颠簸工况，无需额外设置充气轮胎的维护结构，降低日常使用中的保养频次，轮组与车轴的配合间隙预留了常规工况下的磨损余量，可适配多尘、泥泞的户外作业环境。设计过程中优先考虑了加工与装配的便捷性，所有构件均采用常规型材与板材焊接成型，无需复杂的曲面加工工艺，普通机加工车间即可完成生产制造，厢体与底盘框架采用分段焊接后整体组焊的工艺路线，可有效控制焊接变形量，保证底盘平面度与牵引梁的同轴度，避免行驶过程中出现偏磨、跑偏问题。

　　安装边界方面，牵引梁的离地高度与多数小型牵引车的挂钩高度匹配，挂接后厢体保持水平状态，不会出现前高后低或前低后高的装载倾斜问题，整车宽度控制在窄幅通行范围内，可通过乡村田间便道、厂区内部狭窄通道，转弯半径适配小型牵引车的转向能力，无需预留过大的转弯空间。货厢的栏板高度设定兼顾装载量与装卸便捷性，人工装卸散装物料时无需过度抬升手臂即可完成物料堆放，装载袋装货物时可码放3-4层常规重量的包装袋，不会出现超高导致的侧翻风险。底盘框架的纵梁与横梁采用等间距布置，横梁间距根据常规装载工况下的底板挠度计算设定，可保证满载时底板变形量在允许范围内，不会出现底板凹陷导致的物料残留问题。

　　牵引梁与底盘框架的连接位置额外设置了三角形加强筋，可分散牵引过程中的应力集中，避免起步、制动时牵引部位出现焊缝开裂问题。轮组安装座与底盘纵梁采用围焊结构，焊缝长度满足满载冲击工况下的强度要求，可覆盖颠簸路面行驶时的交变载荷冲击。整体结构没有设置复杂的制动或转向机构，依靠牵引车的制动实现减速，转向通过牵引梁与牵引车的铰接点实现，结构简单可靠，故障率极低，适合非公共道路场景下的短途转运作业，日常维护仅需定期检查轮组转动间隙与焊缝状态即可，无需复杂的保养操作。
