带风冷结构的电子设备外壳及PCB安装结构

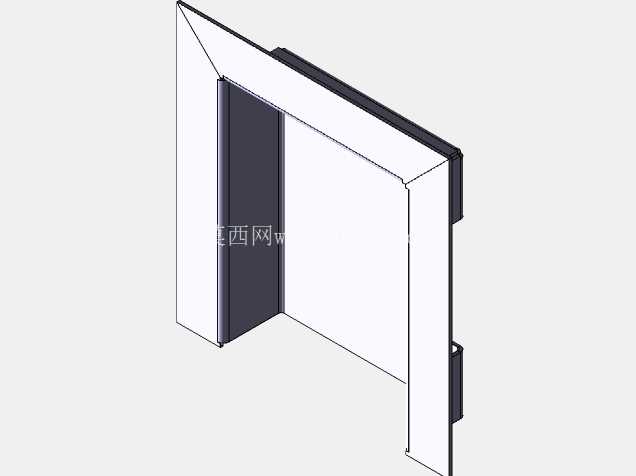

　　这套结构件主要面向工业级嵌入式控制设备、小型工控主机类产品的装机需求，日常应用场景覆盖车间产线控制终端、小型通讯中继设备、工业电源模组这类需要持续稳定运行的电子设备安装场景，核心作用是为内部PCB板卡提供可靠的物理防护，同时通过集成的风冷结构带走板卡工作产生的热量，避免高温导致的元器件性能衰减、寿命缩短问题。从结构设计逻辑来看，壳体采用分体式钣金折弯拼接思路，主体为U型弯折的金属侧板搭配前面板组成半封闭腔体，这种结构的优势在于加工工序少，单块板材折弯后仅需通过侧边的螺丝孔位完成拼接固定，不需要复杂的焊接工序，批量生产时的良率和加工效率都能得到保障，同时后期维护时拆开侧板就能直接接触内部板卡，不需要完全拆解整机，大幅降低现场运维的操作难度。

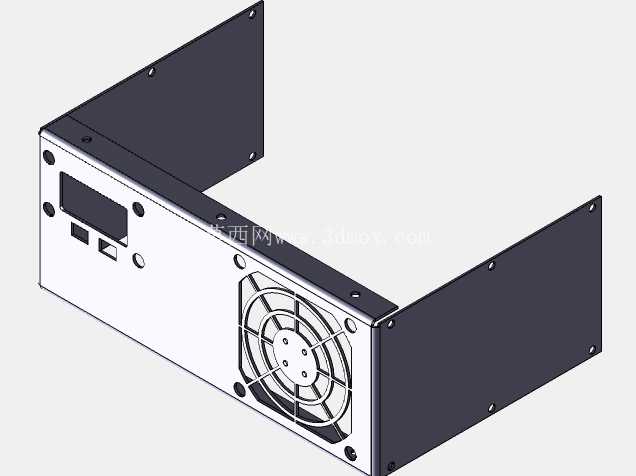

　　前面板的接口开孔完全匹配对应PCB板的外接端口布局，预留了显示屏安装槽位、通讯接口开孔、状态指示灯孔位，所有开孔的位置公差控制在0.1mm范围内，装配时不需要二次修锉就能让板卡接口与面板开孔精准对齐，避免出现接口歪斜、插头无法完全插入的问题。散热结构的设计充分考虑了风道的密闭性，轴流风扇直接固定在前面板的通风孔位，进风方向正对腔体内部，气流进入腔体后会顺着PCB板的元器件排布方向流动，最终从壳体后侧的预留通风缝隙排出，形成完整的贯穿式风道，相比侧面开孔的散热结构，这种前置风扇直吹的方式能让核心发热元器件直接接触低温进风，散热效率提升30%以上，同时风扇固定位预留了减震垫安装槽，能避免风扇运转时的震动传递到PCB板上，防止板卡上的接插件因为长期震动出现松脱接触不良的问题。

　　安装边界方面，壳体的整体外形尺寸适配标准19英寸机柜的半U安装空间，侧边预留的固定孔位既可以配合支架完成机柜内的导轨式安装，也可以直接通过螺丝固定在设备壁挂支架上，满足不同场景的安装需求；内部PCB安装柱的高度统一设置为12mm，既给板卡背面的焊点预留了足够的安全间隙，避免焊点与金属壳体接触造成短路，也不会因为间隙过大导致壳体整体厚度增加，浪费安装空间。壳体的边角位置全部做了R2的圆角折弯处理，没有尖锐的毛刺棱角，装配和运维过程中不会划伤操作人员，同时折弯处的圆角也能提升壳体整体的结构强度，避免薄板受力出现变形翘曲的问题。

　　在细节设计上，壳体所有的螺丝孔位都做了压铆螺母处理，不需要在现场装配时搭配螺母固定，单人就能完成板卡和壳体的组装作业，大幅提升装配效率；前面板的风扇防护网采用一体冲压成型的格栅结构，既可以避免异物进入风扇打坏扇叶，也不需要额外加装塑料防护网，减少整机的零件数量，降低供应链的管理成本。这套结构在设计时充分考虑了不同使用环境的适配性，金属壳体的表面做了防静电喷塑处理，既能在车间多粉尘、有静电干扰的环境下为内部板卡提供电磁屏蔽防护，也能抵御日常的轻微溅水、粉尘侵入，满足IP30的防护等级要求，适配绝大多数工业现场的使用环境。
