多安装孔位泵阀连接端盖结构设计

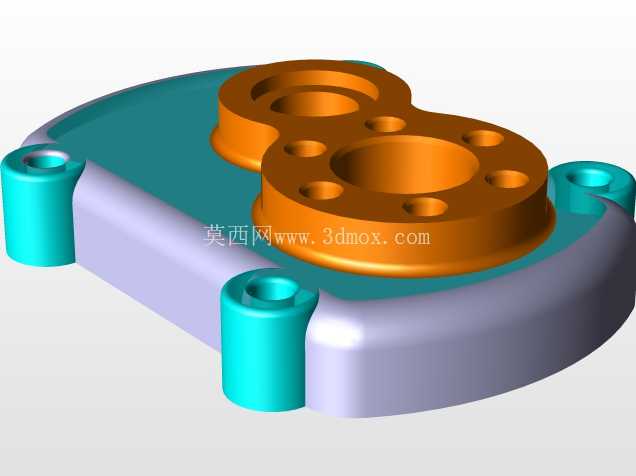

　　在流体输送类设备的腔体密封与部件衔接场景中，这类带多组同轴安装孔的端盖结构是核心承压连接件，日常多配套在小型齿轮泵、油路分配器或者低压气动控制单元的壳体端口位置，承担腔体密封、外部管路对接、内部组件定位的多重作用。从实际使用工况来看，这类端盖长期接触液压油、低压压缩空气或者常温工业流体，需要承受0.6-1.2MPa的内部静压力，同时还要抵消设备运行时产生的小幅振动，避免连接位置出现渗漏、部件错位的问题。设计这类结构的时候，首先要匹配对应腔体的开口轮廓，图中主体基座采用随形的圆角矩形轮廓，边缘做了R3-R5的圆弧过渡，既可以消除压铸成型时的应力集中点，也能避免安装时锐边划伤密封垫片或者操作人员。

　　四个角位的凸台安装柱做了加高处理，柱体内壁预留了贯穿的螺栓过孔，安装柱的高度比主体基座平面高出8mm，一方面可以让螺栓锁紧时的压紧力直接作用在安装柱位置，避免端盖主体受挤压产生形变，另一方面加高的柱体可以在安装时快速对准设备壳体上的定位孔，减少装配时的对位调整时间。端盖上部的两组同轴凸台是核心的功能对接区域，直径较大的凸台作为主流体通道的对接端，端面上均匀分布了6个M4的螺纹安装孔，用来对接外部管路的法兰盘，凸台内孔的直径匹配主通路的通径要求，内壁预留了1.5mm的密封槽安装位，可以嵌入O型密封圈实现端面静密封；直径较小的凸台作为辅助通路或者测压接口的安装位，端面上同样布置了对应的安装孔位，满足多通路的连接需求。

　　两个凸台之间的平面区域做了0.5mm的下沉处理，避免两个对接部件安装时出现平面干涉，同时也能在压铸成型时减少材料的堆积，降低零件冷却时的收缩变形概率。主体基座的平面和上部凸台的衔接位置都做了1mm的倒角过渡，既可以去除机加工后的毛刺，也能减少应力集中，避免设备长期振动时在衔接位置产生裂纹。从安装边界来看，整个端盖的最大外轮廓尺寸控制在120mm80mm范围内，四个安装柱的中心距按照90mm60mm的通用安装间距设计，可以直接适配多数小型泵体的标准安装孔位，不需要额外修改设备壳体的安装结构。

　　设计过程中需要重点关注壁厚的均匀性，主体基座的壁厚统一设置为4mm，安装柱和凸台位置的壁厚差控制在2mm以内，避免压铸成型时因为壁厚不均产生缩孔、翘曲的缺陷；所有的安装孔位都要和对接部件的孔位做同轴度校验，同轴度公差控制在0.1mm以内，保证螺栓安装时不会出现别劲的问题，密封面的平面度公差控制在0.05mm以内，确保压紧后密封垫片受力均匀，不会出现局部渗漏的情况。另外，端盖的非配合面做了自然的压铸表面处理，配合面预留了0.2mm的机加工余量，在压铸成型后只需要对密封端面、安装孔内壁做精加工即可，既可以控制加工成本，也能保证关键位置的尺寸精度。在实际选型替换时，只需要核对安装柱的中心距、主副凸台的通径尺寸以及安装孔的分布直径，就可以直接替换同类型的损坏端盖，不需要对原有设备做结构改动，适配性较强。这类端盖因为采用压铸工艺成型，生产效率高，材料多选用压铸铝合金，重量轻且具备足够的结构强度，能够满足多数低压流体输送设备的使用需求，在小型液压站、气动控制回路、润滑系统的设备中都有广泛的应用。
