IDSA纽约城市主题翻领别针结构设计

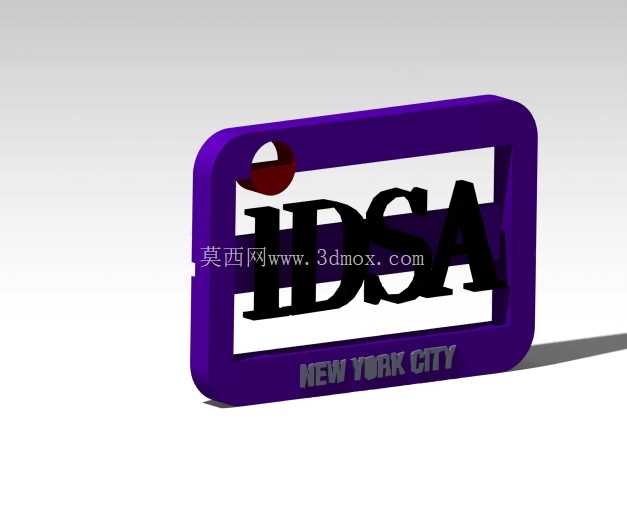

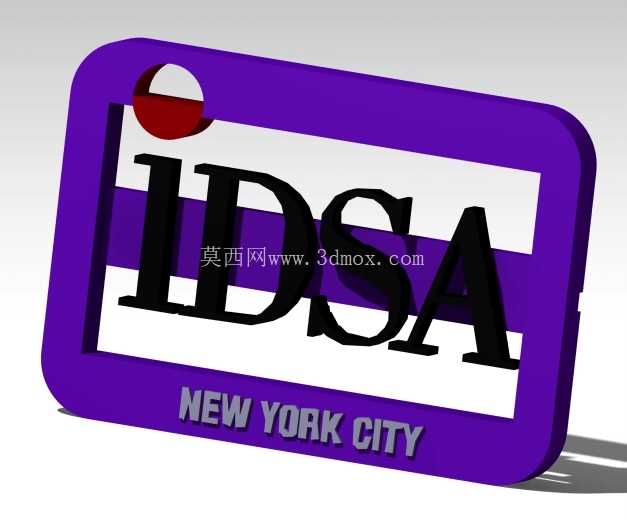

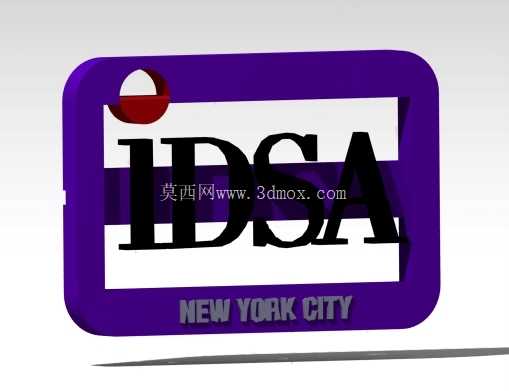

　　这款翻领别针的结构设计，首先要匹配服饰配饰的日常佩戴场景，别针主体采用矩形圆角外框结构，外框边缘做R2.5的圆角过渡处理，避免佩戴时剐蹭衣物面料或是划伤皮肤，适配衬衫翻领、西装驳领、工装口袋等多种佩戴位置，安装时别针的针尖伸出长度控制在6mm以内，既保证穿过常规厚度的梭织面料后有足够的固定余量，又不会因为针尖过长在佩戴时露出尖端造成安全隐患。别针的正面视觉区域做分层结构设计，最外层紫色外框做1.2mm的凸起厚度，中间横向饰带区域下沉0.4mm，形成明确的视觉层次，中间的IDSA字母标识做0.8mm的立体凸起，底部的NEW YORK CITY字样顺着外框底部的弧度做随形排布，字母高度统一为3mm，保证小尺寸下的识别清晰度，不会因为字符过小出现识别模糊的问题。

　　从铸造工艺的实现角度来看，整个别针的壁厚控制在1.5mm-2mm区间，所有凸起结构的脱模斜度统一取1.5°，避免压铸成型时出现粘模、缺料的问题，外框左上角的圆形装饰结构采用半嵌式设计，红色半圆区域与外框紫色区域的结合面做0.1mm的错位配合，既保证装配时的定位精度，又能在压铸后通过表面上色处理形成清晰的色彩分界，不会出现溢色混色的情况。别针背部的别针基座采用一体化压铸成型，基座位置设置在外框上部居中位置，距离顶部边缘4mm，保证佩戴时整个饰件的重心落在基座位置，不会出现佩戴后歪斜、下坠的情况，基座上的别针转轴孔直径为1.2mm，适配常规的铜质别针配件，转轴孔的同轴度公差控制在0.05mm以内，保证别针开合时的顺畅度，不会出现卡滞、别针晃动过大的问题。

　　在实际使用场景中，这类别针除了日常服饰佩戴外，也可作为活动纪念标识、社团成员识别饰件使用，因此结构设计上做了抗形变处理，外框的内部加强筋隐藏在背部饰层下方，筋厚0.8mm，当别针受到意外挤压时，加强筋可以分散受力，避免外框出现弯折变形，表面的凸起字符边缘做0.2mm的小圆角处理，避免长期佩戴摩擦后字符边缘掉漆、磨损过快。整个别针的外形轮廓尺寸控制在38mm×25mm的范围内，厚度不超过3mm，属于小型配饰的常规尺寸边界，既不会因为尺寸过大显得突兀，也不会因为尺寸过小失去标识展示的作用，所有边角的过渡都做了钝化处理，没有尖锐棱角，满足日常随身佩戴的安全要求。

　　设计过程中也考虑了批量铸造的生产效率，整个模型的分型面设置在别针厚度方向的居中位置，所有结构都能满足上下模直接脱模的要求，不需要额外设置抽芯结构，降低模具的复杂程度，减少生产过程中的不良率，表面的不同色彩区域都做了明确的高度差，方便后续表面处理时的遮喷操作，提升上色工序的作业效率，减少人工修整的工作量。
