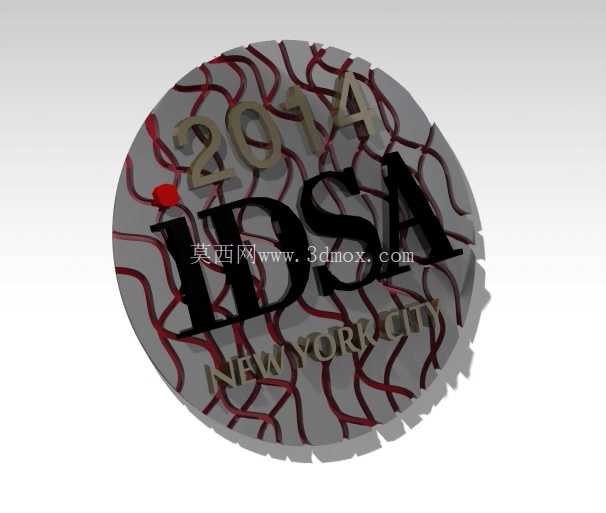

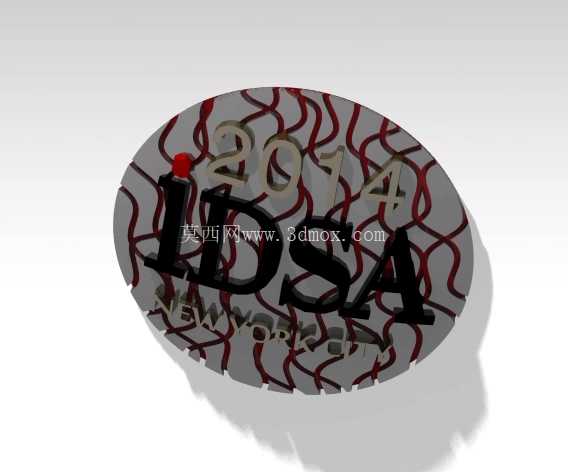

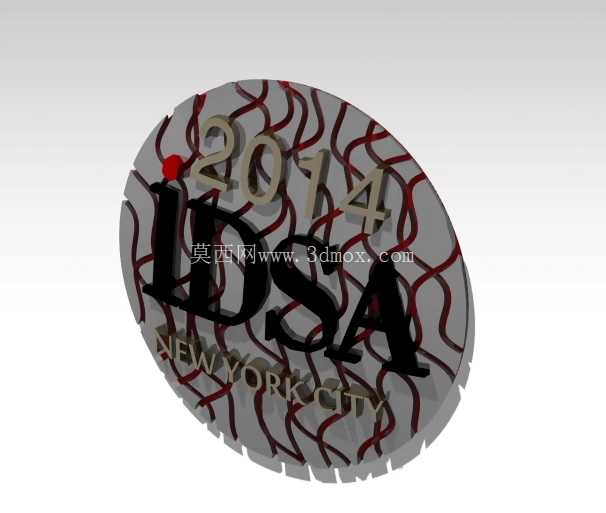

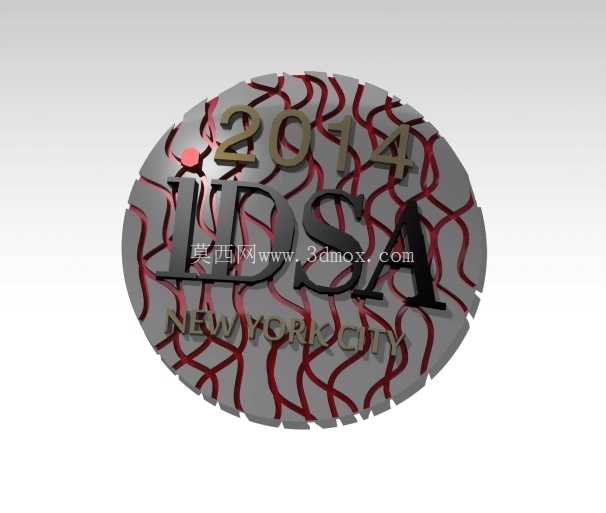

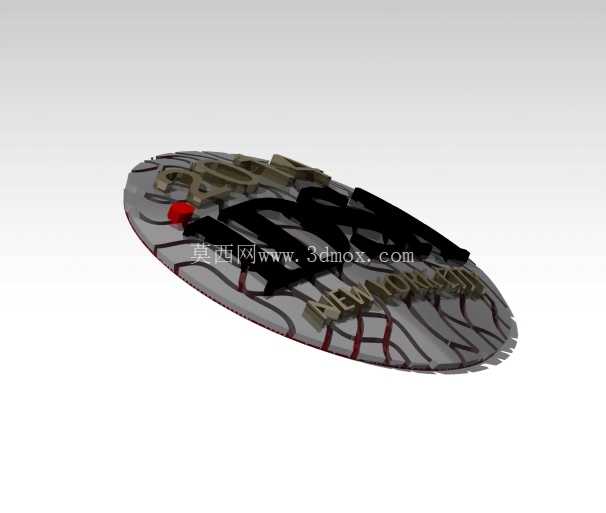

IDSA纽约主题纪念徽章立体造型设计

　　这款立体徽标的造型设计，最初是面向行业展会现场的标识展示、纪念周边定制场景开发，在实际落地应用中，既可以作为展会现场的主题陈列标识，通过立式摆放完成展区视觉引导，也可以缩小尺寸后作为纪念徽章、文创周边的主体结构，适配压铸、精铸等不同成型工艺的生产需求。从结构设计层面来看，整体采用正圆形的基础轮廓，外边缘做了细微的齿状倒角处理，既避免了锐边在搬运、佩戴过程中造成的磕碰划伤，也能在铸造脱模时减少边角的应力集中，降低成型后出现缺料、飞边的概率。徽标表面的纹理设计没有采用常规的平面印刷方案，而是做了连续交错的波浪形凹凸肌理，肌理的凸起高度控制在1.2mm，凹陷处的圆角半径统一设置为0.3mm，这个尺寸参数是经过多次工艺验证确定的：如果凸起高度过高，铸造时金属液填充末端容易出现冷隔缺陷，高度过低则视觉上的层次感不足，无法呈现出纹理的立体效果；统一的圆角参数则能保证后续喷砂、氧化等表面处理工序中，各个位置的处理效果均匀一致，不会出现局部积液、色差的问题。

　　徽标核心的文字区域采用分层浮雕设计，最上层的年份字样、中间的核心标识字母、下层的城市名称分别设置了不同的凸起高度，三层结构之间的高度差控制在0.8mm-1.5mm区间，既保证了不同层级文字的识别度，也不会因为层级差过大导致铸造时出现壁厚不均的问题。在设计过程中，特意对所有文字的边角做了小圆角过渡，避免尖角位置在充型时出现卷气、夹渣的铸造缺陷，同时也让后续的抛光工序更容易操作，不需要针对尖角位置做额外的手工打磨处理。从安装边界的尺寸适配来看，这款徽标的主体厚度设置为6mm，背部预留了直径3mm的安装孔位，孔位距离徽标边缘的距离为8mm，这个位置选择经过了受力校核：如果孔位过于靠近边缘，安装锁紧时容易造成徽标边缘开裂，孔位过于靠近中心则会破坏核心文字区域的结构完整性；预留的孔位既可以适配螺丝固定的安装方式，用于墙面、展架的固定展示，也可以加装别针底座，作为佩戴式徽章使用，不需要额外修改主体结构就能适配两种完全不同的使用场景。

　　在结构壁厚的设计上，徽标整体采用均匀壁厚设计，所有位置的壁厚差控制在1mm以内，避免铸造过程中因为冷却速度不一致导致的缩孔、变形问题，背部的非展示面做了0.5mm的内凹处理，既可以减少材料使用、降低整体重量，也能让徽标在摆放、安装时与接触面更贴合，不会因为背部不平整出现晃动、翘起的问题。针对不同的应用场景，这款造型还预留了足够的修改余量：如果需要做大型展会的陈列标识，可以在不改变表面纹理、文字比例的前提下等比例放大整体尺寸，只需要相应调整加强筋的布置位置，就能保证大尺寸下的结构强度；如果需要做小型的纪念胸章，等比例缩小后，所有的纹理、文字细节依然能保持足够的清晰度，不会因为尺寸缩小出现细节糊连、无法成型的问题。

　　在实际的工艺适配层面，这款造型的拔模角度统一设置为1.5度，所有的凹凸结构都顺着拔模方向做了角度调整，不需要复杂的抽芯结构就能完成模具开模，能有效降低模具的制造成本和后续生产的脱模难度，不管是采用锌合金压铸还是铝合金精铸工艺，都能实现较高的成品率，减少后续的机加工工作量。表面纹理的走向设计也考虑了成型后的排气需求，交错的纹理凹槽可以作为天然的排气通道，让金属液充型过程中型腔内的气体顺着纹理凹槽排出，减少铸件表面的气孔缺陷，不需要在模具上额外加工过多的排气塞，进一步简化了模具结构。
