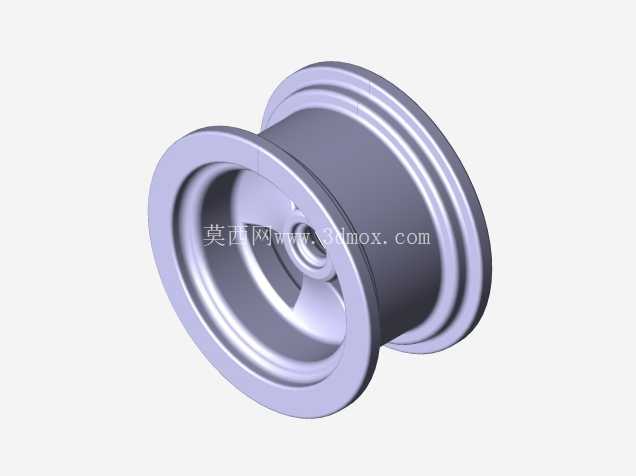

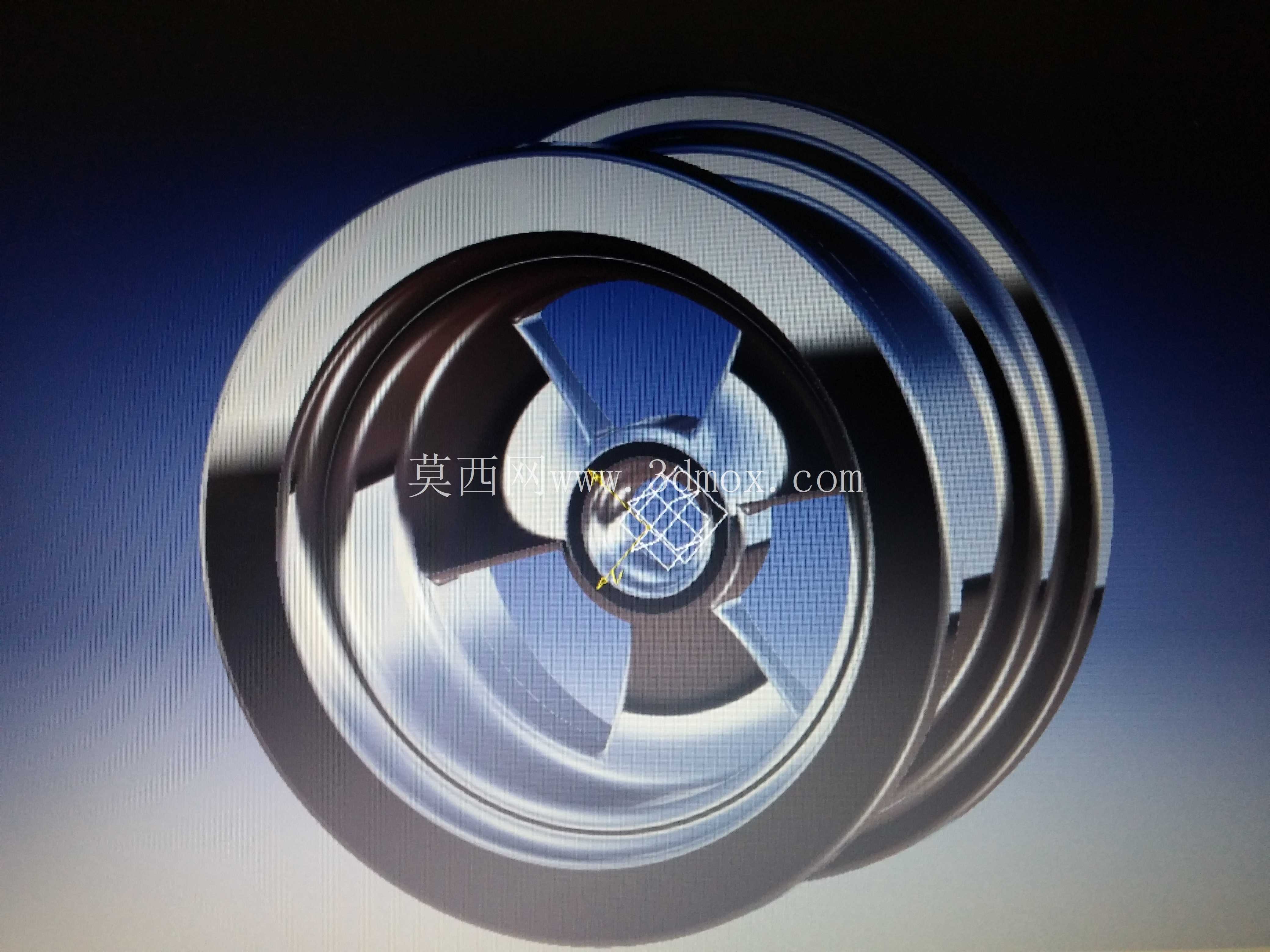

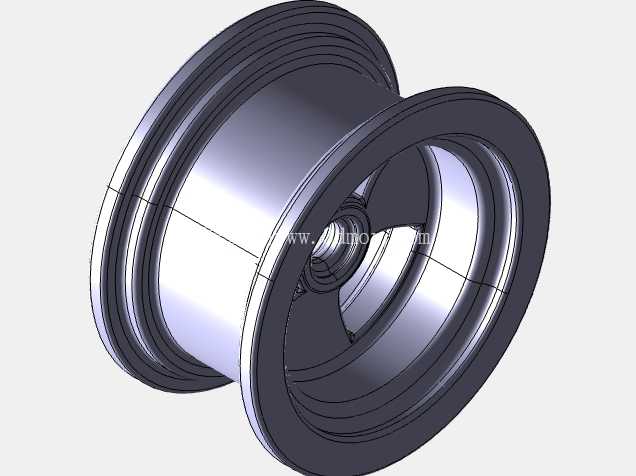

乘用车钢制轮毂铸造结构三维设计

　　本次呈现的轮毂结构，面向民用乘用车配套场景设计，适配常规小排量家用轿车的行驶承载需求，整体采用低压铸造工艺对应的结构逻辑搭建，在建模阶段就充分考虑了铸造环节的拔模斜度、壁厚均匀性、局部热节规避等工艺要求，避免后续开模生产时出现缩孔、浇不足等铸造缺陷。从安装边界来看，中心定位孔与轮辐安装面的同轴度公差预留了0.05mm的设计余量，适配常规PCD节圆直径的螺栓孔布局，能够直接匹配多数前置前驱家用车型的转向节安装接口，轮辋部分的胎圈座角度、凸缘宽度严格参照乘用车轮胎装配标准设计，可适配对应尺寸的子午线真空轮胎，安装时无需额外修改轮辋轮廓，轮胎与轮辋的贴合密封面做了圆角过渡处理，减少长期行驶后轮胎密封面磨损导致的慢漏气问题。

　　结构功能层面，轮辐采用了等强度变截面设计，靠近中心安装座的位置壁厚更大，向轮辋衔接处逐步平滑过渡壁厚，既保证了车辆过弯、经过颠簸路面时的径向与侧向承载能力，也尽可能控制了整体重量，降低非簧载质量，提升车辆行驶的操控响应性；轮辋的中部凹槽深度满足轮胎拆装的操作空间要求，常规轮胎拆装机的卡爪可顺利卡入完成轮胎拆装作业，不会出现轮辋干涉卡爪的问题。设计思路上，没有采用过多冗余的加强筋结构，而是通过曲面的曲率变化来实现结构强度提升，轮辐与轮辋的衔接位置做了大圆弧过渡，分散车辆行驶时的应力集中点，避免长期交变载荷下出现焊缝位置（铸造一体结构则是衔接圆角位置）的疲劳开裂问题；轮辋的内外侧轮缘高度做了差异化设计，外侧轮缘略高于内侧，在车辆发生侧向刮蹭路沿时，优先由轮缘承受刮擦力，减少轮胎胎侧被割伤的概率，同时轮缘的厚度预留了一定的打磨修复余量，轻微刮蹭后可通过表面打磨修复，无需直接更换整个轮毂。

　　从实际使用场景出发，该轮毂结构适配城市铺装路面的日常行驶需求，设计承载上限对应常规A级乘用车的满载重量，轮辐的通风间隙布局兼顾了制动系统的散热需求，车辆连续制动时，行驶带来的气流可通过轮辐间隙直接吹向制动盘与制动卡钳，带走制动产生的热量，降低制动系统热衰减的风险；中心孔周边的安装面做了平面度管控要求，安装时与轮毂轴承的贴合面无凸起间隙，避免高速行驶时出现车轮抖动的问题，螺栓孔的位置度公差严格控制，保证每个螺栓的受力均匀，不会出现单个螺栓受力过大导致的断裂风险。

　　建模过程中，所有曲面均做了G2连续过渡处理，没有尖锐的棱角结构，既符合铸造生产的工艺要求，也减少了后续表面喷涂、抛光处理的加工量，轮辋的气门嘴安装孔位置预留了标准的安装凸台，适配常规通用型气门嘴的安装尺寸，无需额外加工扩孔即可完成气门嘴装配。
