星形发动机连杆活塞装配结构

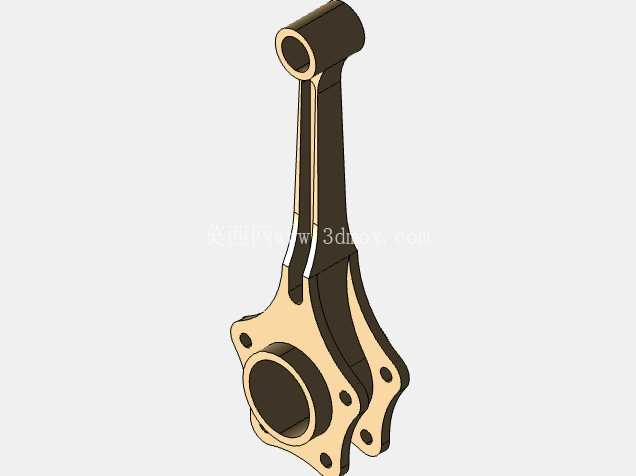

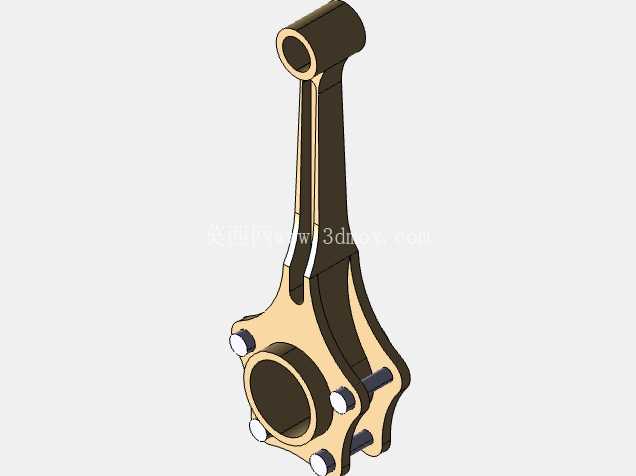

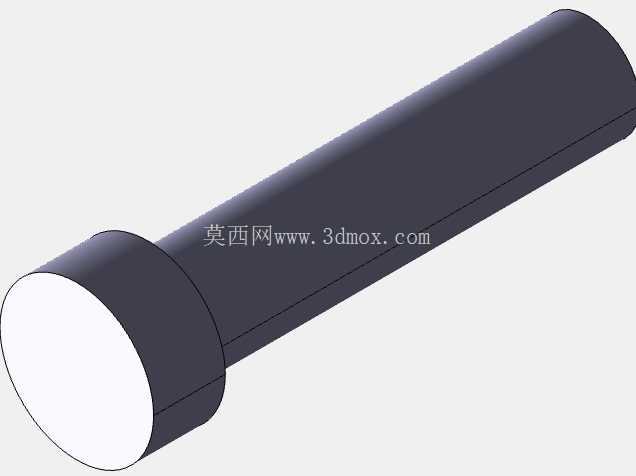

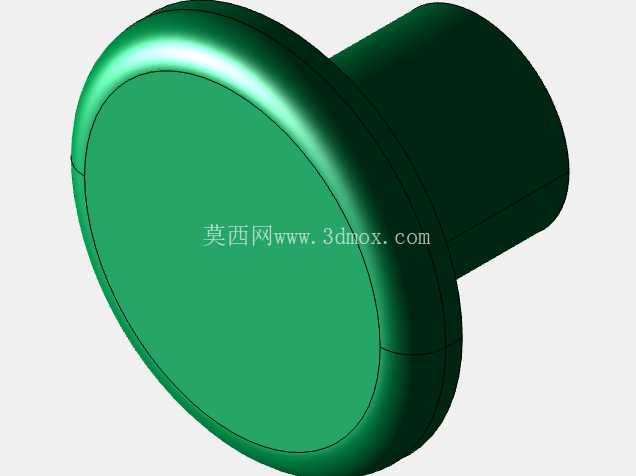

　　该装配结构是星形内燃机核心动力传递单元，主要应用于航空活塞动力、轻型通航飞行器、老式竞速航空发动机及部分特种大排量摩托动力场景，在小排量高功率密度的径向动力布局中承担着将活塞往复直线运动转化为曲轴旋转扭矩输出的核心作用。不同于直列、V型发动机的连杆排布，星形发动机的连杆采用主副连杆铰接结构，图中展示的副连杆通过大端铰接孔与主连杆的凸缘销轴配合，可在多缸径向排布时保证各缸活塞运动相位符合点火顺序要求，避免多缸运动干涉。

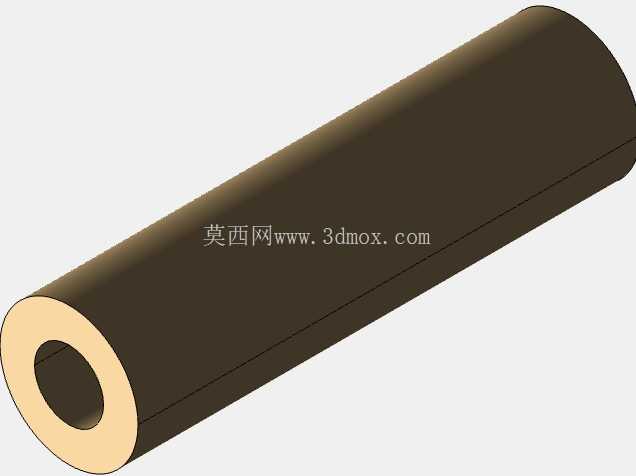

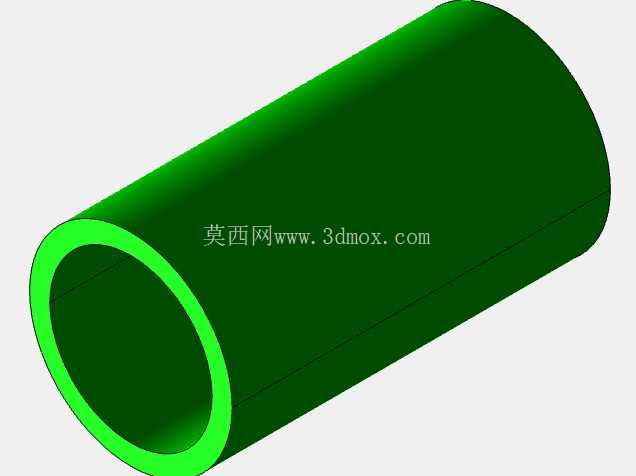

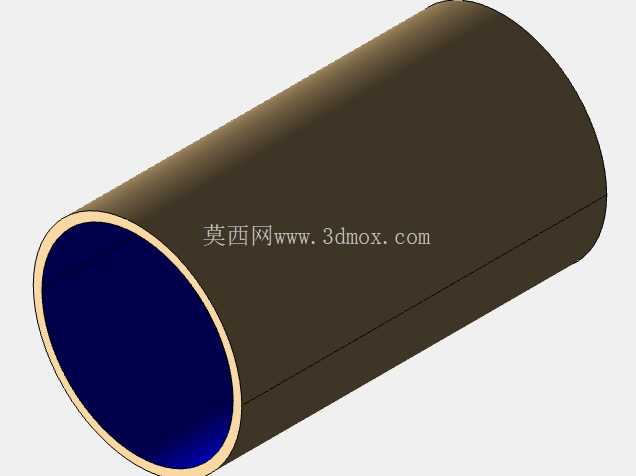

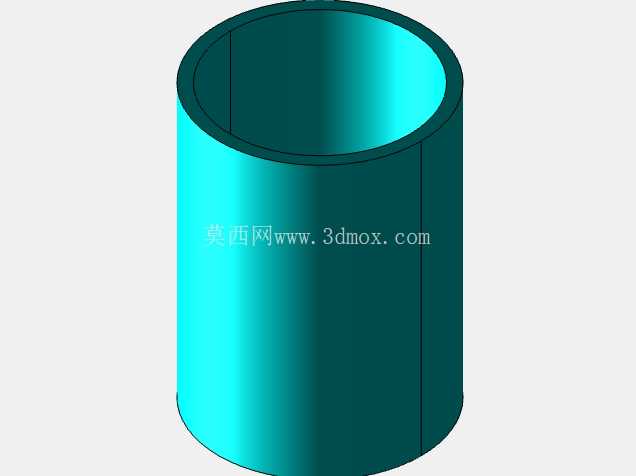

　　从功能特性来看，该连杆组件采用分体式大端设计，大端轴承孔与曲轴曲柄销配合，表面预留轴瓦安装台阶，可在装配时嵌入薄壁轴瓦形成流体动压润滑界面，适配发动机高转速下的连续载荷冲击；小端活塞销孔采用贯通式设计，孔内预留衬套压装余量，可通过过盈配合压入铜基衬套，降低活塞销往复摆动带来的接触磨损，同时衬套内壁的油槽可将曲轴箱飞溅的润滑油引导至摩擦面，避免干摩擦失效。设计过程中优先考虑了星形布局的空间约束，由于星形发动机各缸沿曲轴周向均匀排布，连杆杆身采用工字形截面，在保证抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减少高转速下的惯性力载荷；杆身与大、小端的过渡区域采用大圆角平滑过渡，避免应力集中导致的疲劳断裂，这一设计细节直接决定了连杆在交变爆压载荷下的使用寿命。

　　从安装边界来看，小端活塞销孔的同轴度公差控制在0.01mm以内，保证活塞往复运动时无偏磨，避免气缸套出现单侧磨损导致的窜气、烧机油问题；大端轴承孔的圆柱度公差不低于IT6级，与曲柄销的配合间隙控制在0.03-0.08mm区间，间隙过小会导致热态下润滑油膜无法形成出现抱轴，间隙过大则会产生冲击载荷加剧轴瓦磨损。连杆大端的分体结合面采用锯齿形定位结构，可在连杆螺栓拧紧后保证大端孔的圆度不受装配力影响，同时承受做功冲程传递来的周向剪切力，避免结合面出现错位。

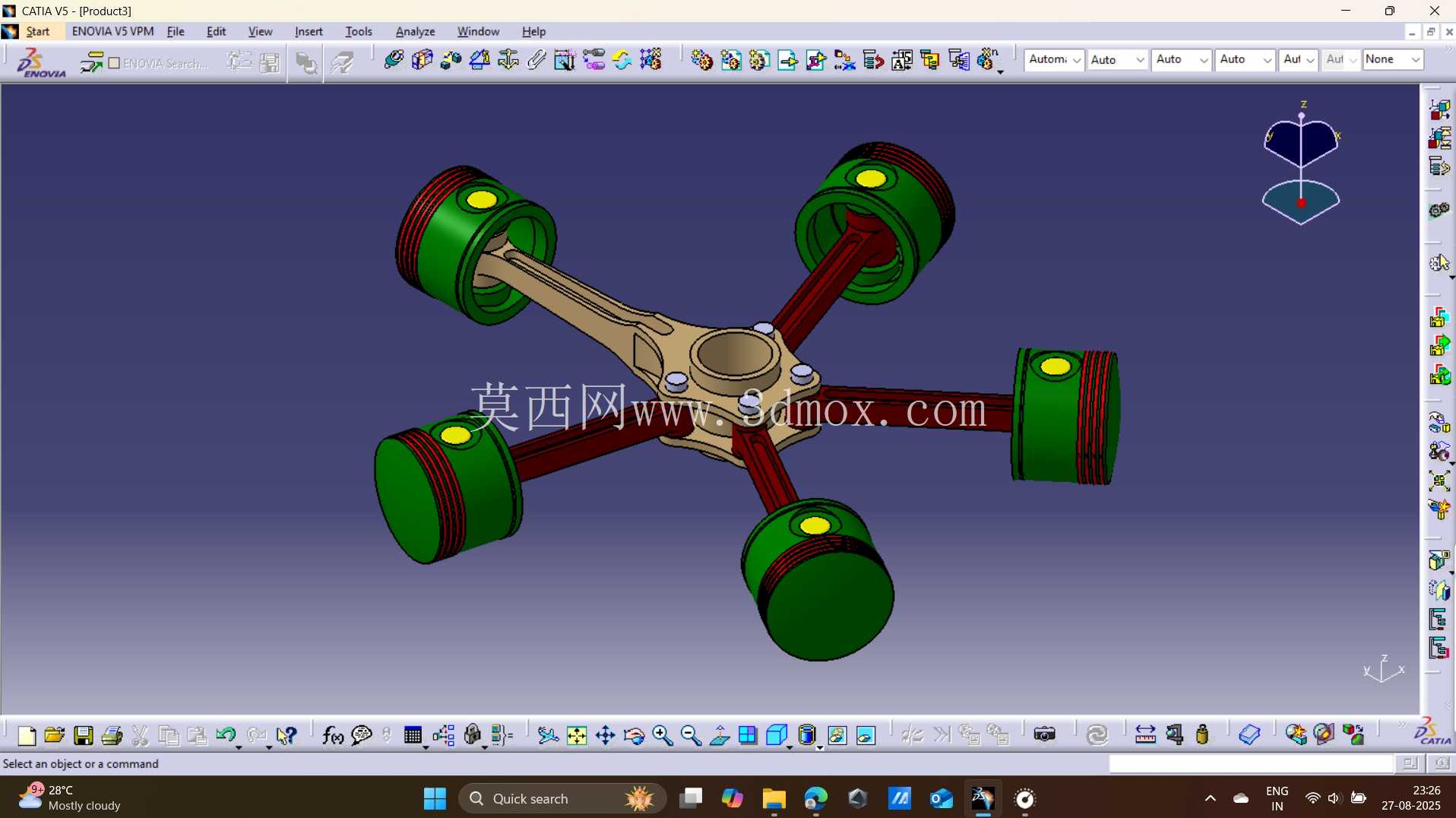

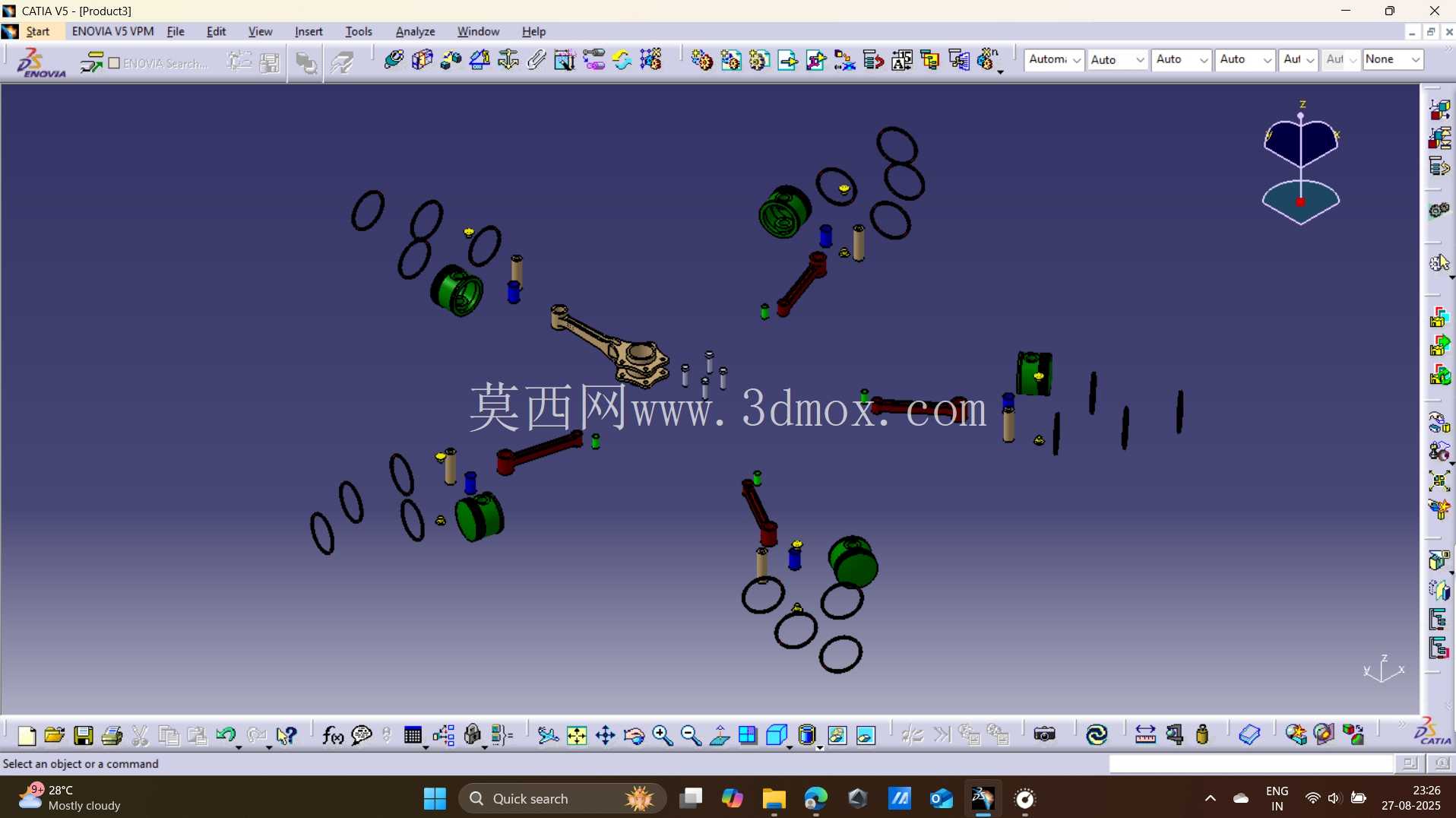

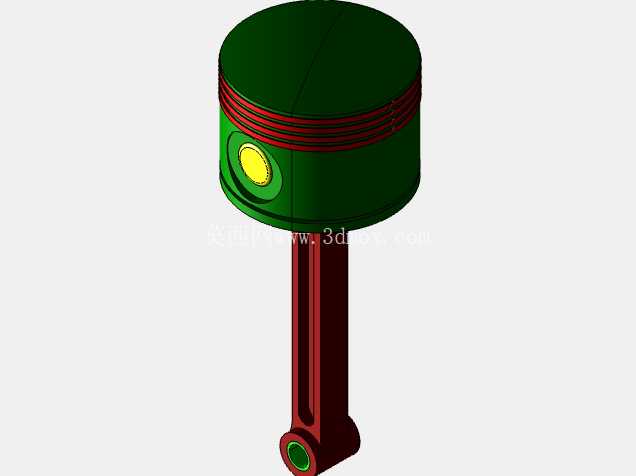

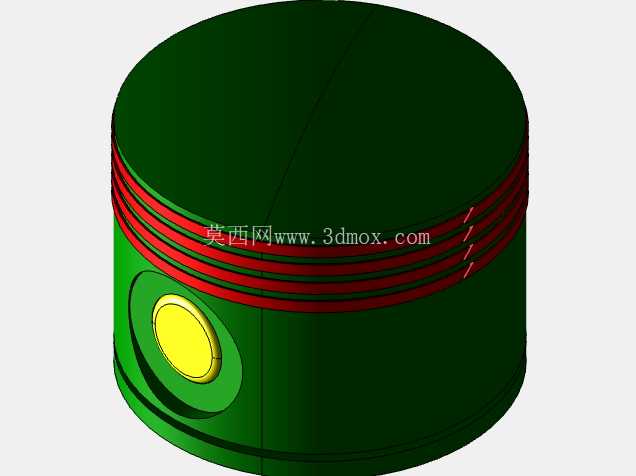

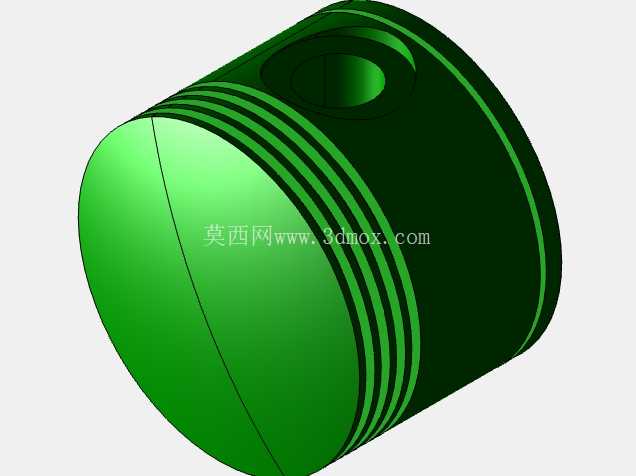

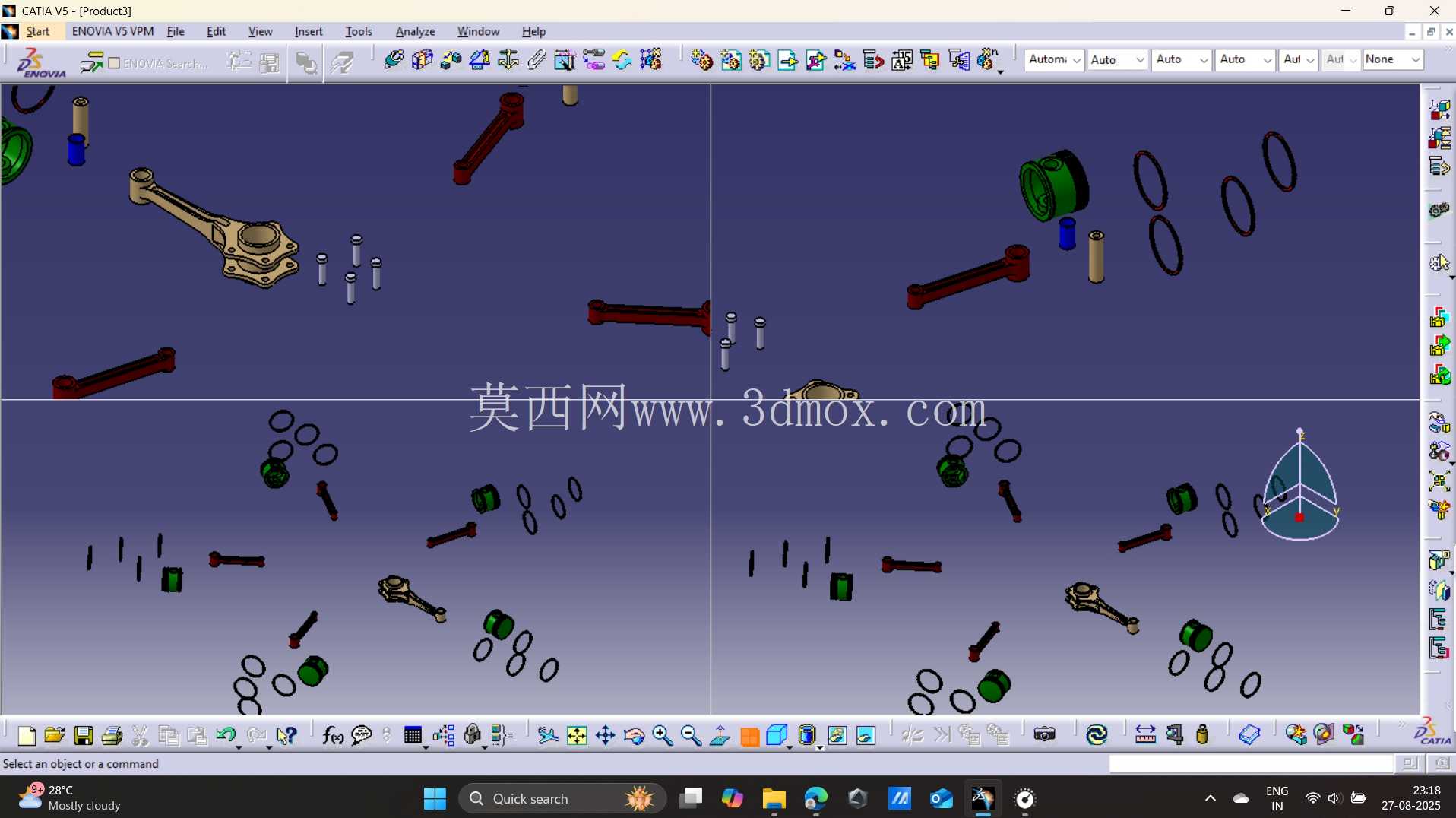

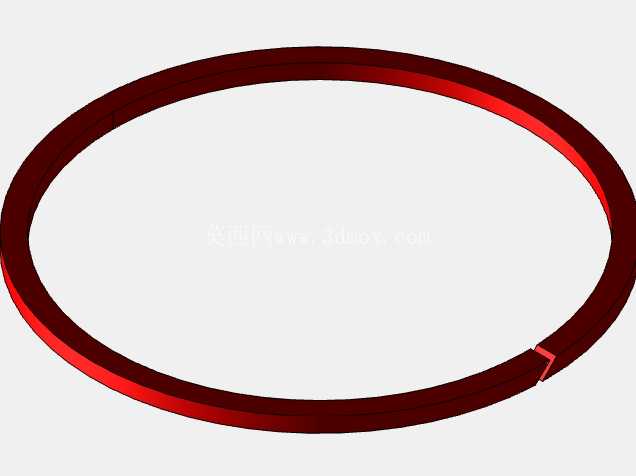

　　在实际装配流程中，该连杆需要先将小端衬套压入后完成销孔的精铰，保证衬套孔与活塞销的配合间隙符合设计要求，之后将活塞与连杆通过活塞销连接，装入对应气缸后再将大端与曲柄销配合，按规定扭矩分次拧紧连杆螺栓，拧紧过程中需要转动曲轴检查是否存在卡滞，确认各缸连杆运动无干涉后再完成后续油底壳、气缸盖等部件的装配。不同于车用发动机连杆的设计取向，星形发动机连杆由于径向排布的空间限制，杆身的摆角范围更大，因此在设计时对杆身与气缸壁、相邻连杆的最小运动间隙做了反复校核，保证曲轴在全转角范围内所有运动部件无碰撞，这也是径向发动机结构设计的核心难点之一。该装配结构的建模过程严格按照实际加工工艺顺序搭建特征，先完成连杆本体的毛坯特征建模，再添加机加工的孔、倒角、定位槽等细节，活塞部分则按照实际活塞的环槽、销孔、燃烧室凹坑结构逐一还原，可直接用于装配干涉检查、运动仿真分析，也可作为同类径向发动机连杆设计的参考模板，帮助设计人员快速验证多缸排布下的运动边界，减少物理样机试制阶段的设计迭代次数。
