车用涡轮增压器核心转子总成结构设计

项目分类:发动机 发布时间:2026-05-29 ID:1165294
  • 车用涡轮增压器核心转子总成结构设计
  • 车用涡轮增压器核心转子总成结构设计
  • 车用涡轮增压器核心转子总成结构设计
  • 车用涡轮增压器核心转子总成结构设计
  • 车用涡轮增压器核心转子总成结构设计
  • 车用涡轮增压器核心转子总成结构设计

这套涡轮增压器内部转子结构,是车用增压发动机的核心做功部件,主要匹配小排量乘用车、轻型商用车的汽油或柴油动力单元,在工程机械、农用机械的增压动力改造场景中也有广泛适配空间。整套结构的核心作用是利用发动机排出的高温高压废气驱动涡轮端叶轮高速旋转,通过同轴连接带动压气机端叶轮同步转动,将进入气缸的新鲜空气预先压缩,提升进气充量密度,在不增加发动机排量的前提下提升动力输出上限,同时优化燃油雾化燃烧效率,降低低转速区间的尾气排放水平。

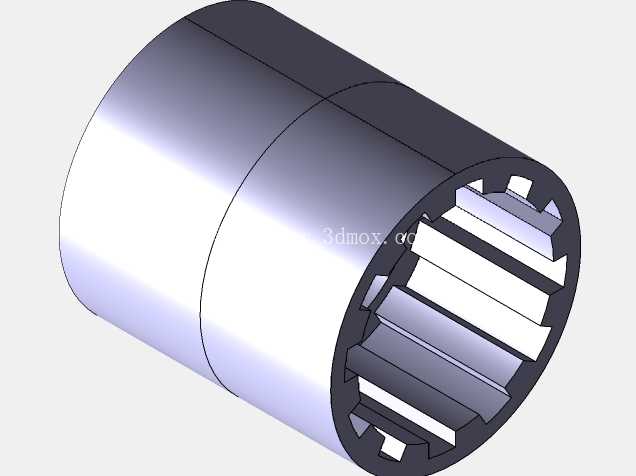

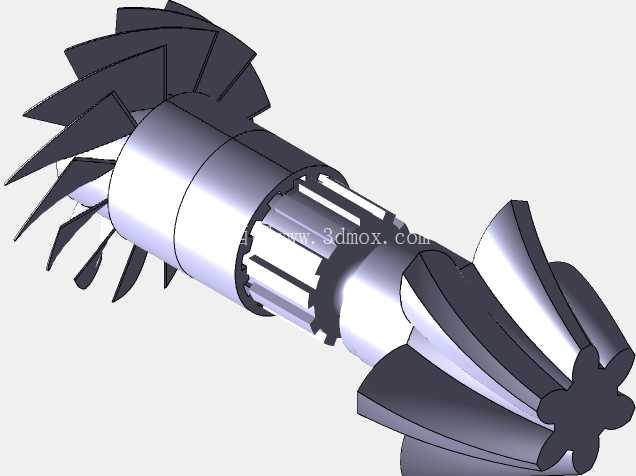

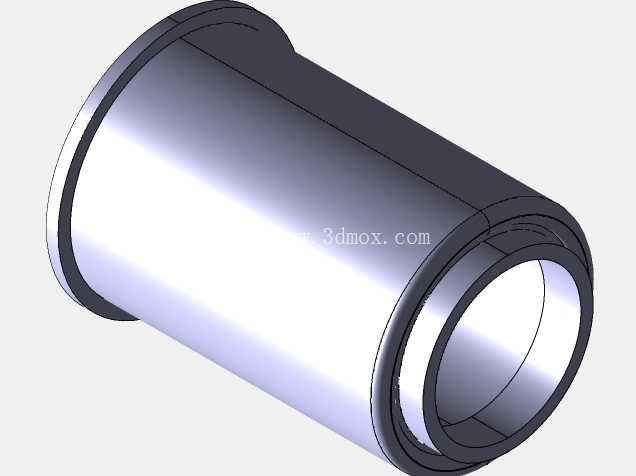

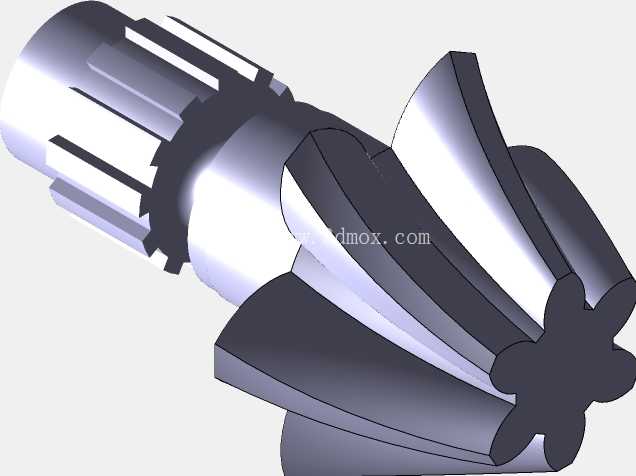

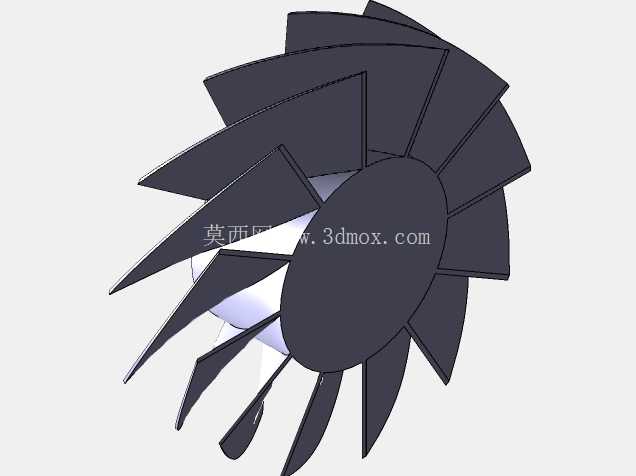

从结构设计逻辑来看,整套转子采用两端叶轮+中间支撑轴的一体化轴系布局,涡轮端采用前倾式弧形叶片设计,叶片曲面经过气流动力学优化,能够在废气脉冲冲击下最大化捕获气流动能,叶片根部与轴体采用大圆角过渡结构,避免高速旋转下的应力集中,适配最高每分钟十几万转的极端工作转速。压气机端采用后弯式三元流叶片构型,叶片数量与涡轮端做差异化匹配,兼顾压气效率与高速喘振裕度,叶片前缘做了薄化处理,降低进气切入时的气流扰动损失。中间轴段设计有花键连接结构与定位轴肩,用于匹配浮动轴承、密封环、止推片等增压器内部支撑密封组件,轴颈表面的尺寸公差控制在微米级,满足高速滑动轴承的配合精度要求,轴端的锁紧结构能够在高速旋转下提供足够的预紧力,防止叶轮出现轴向窜动。

在安装边界层面,整套转子总成的轴向尺寸严格匹配涡轮壳与压气机壳的腔体深度,两端叶轮的外圆直径与壳体蜗道的内壁间隙控制在合理范围,既避免旋转过程中出现擦碰壳体的故障,又能减少叶轮与壳体间的气体泄漏损失。轴系的径向尺寸与中间轴承座的内孔配合精度满足H7/g6的间隙配合要求,保证浮动轴承能够在轴颈与轴承座之间形成稳定的双层油膜,在高速旋转时实现可靠的液体润滑,降低摩擦损耗与振动噪声。设计过程中对整套转子做了动平衡校核,在两端叶轮的端面上预留了去重调整区域,能够在动平衡测试时通过微量铣削去除不平衡量,将整套转子的剩余不平衡量控制在允许范围内,避免高速运转时出现异常振动导致轴承过早失效。

实际应用中,这套转子结构的工作环境极为苛刻,涡轮端直接接触发动机排出的最高近千度的废气,因此涡轮端叶轮采用耐高温合金材料,压气机端则采用轻量化铝合金材料降低转动惯量,提升增压器的瞬态响应速度,减少涡轮迟滞现象。轴体采用合金钢材料经调质处理,具备足够的抗扭强度与疲劳强度,能够承受高速旋转下的离心载荷与扭矩波动。整套结构的密封位置设计有环形槽,用于安装活塞环式密封件,既能够阻挡中间壳体内的润滑油进入压气机或涡轮腔造成机油消耗异常,也能防止高压废气或增压空气窜入润滑油道造成机油劣化。在结构细节上,叶轮与轴的连接采用过盈配合加锁紧螺母的固定方式,过盈量经过精确计算,既能在高温高速工况下保证连接可靠性,又不会因过盈量过大导致轴孔配合面出现塑性变形。
