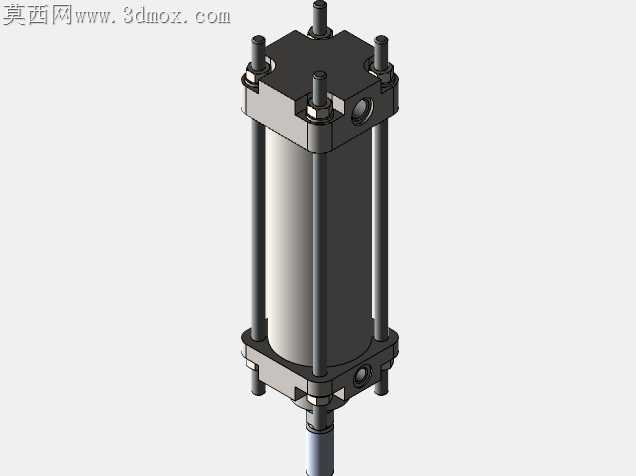

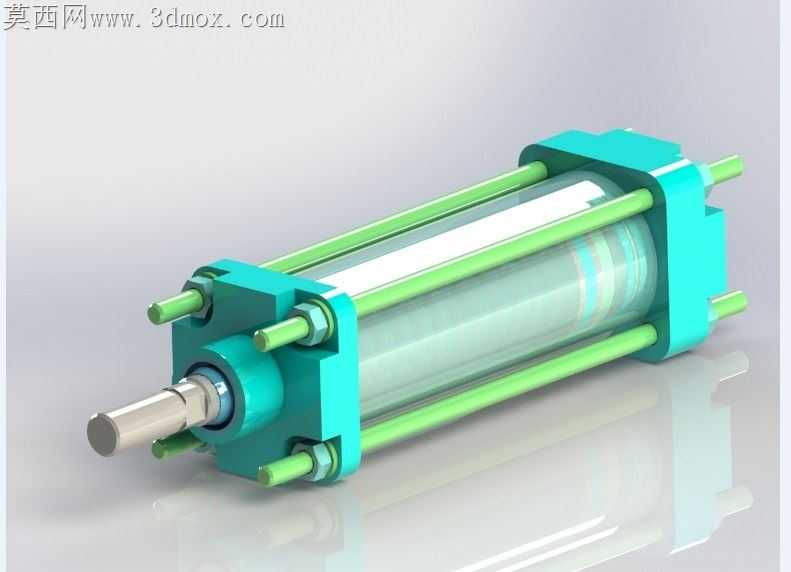

拉杆式双作用气动执行气缸结构设计

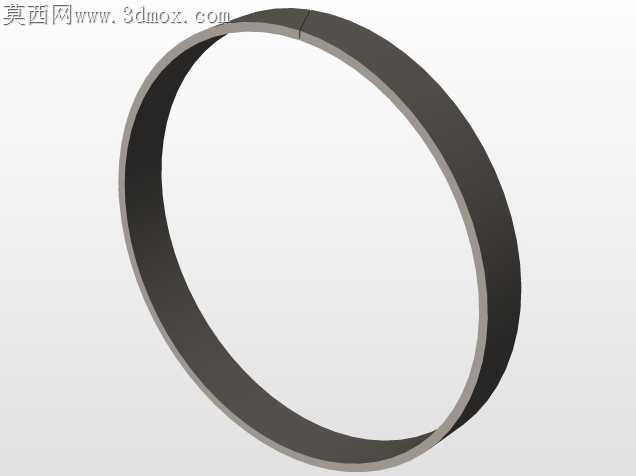

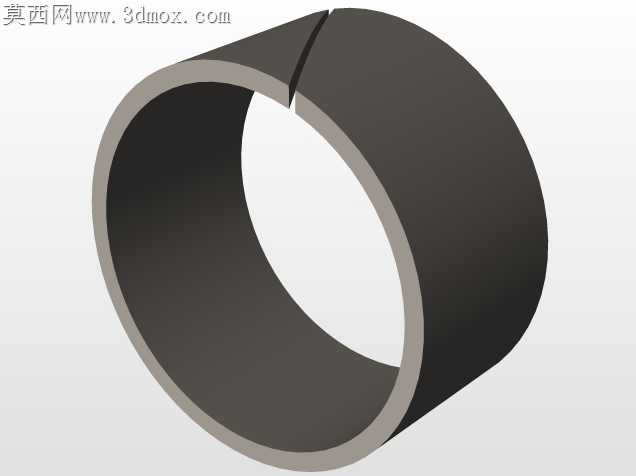

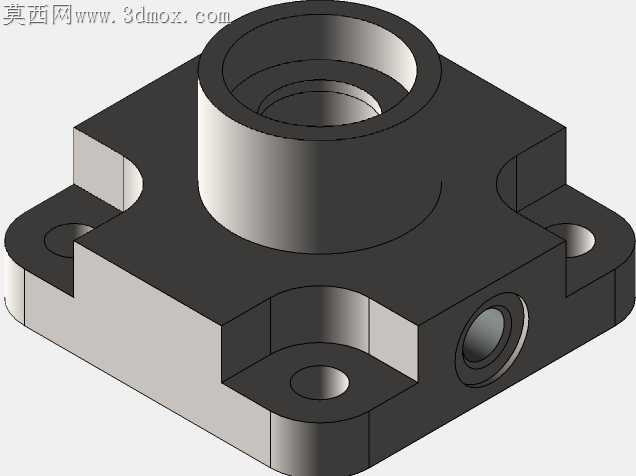

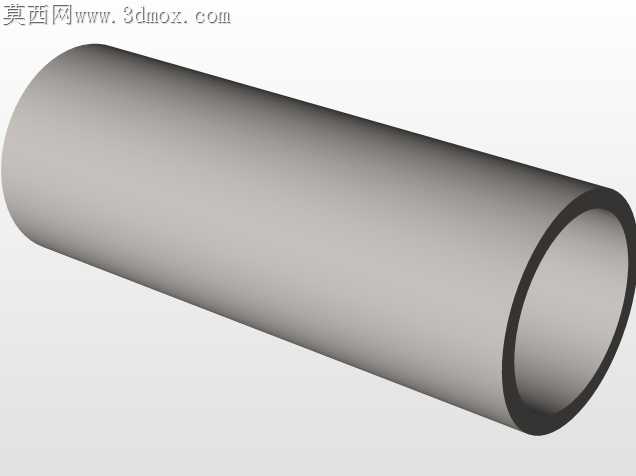

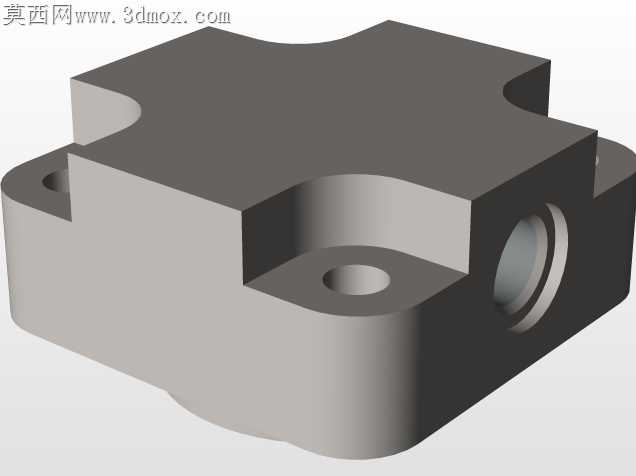

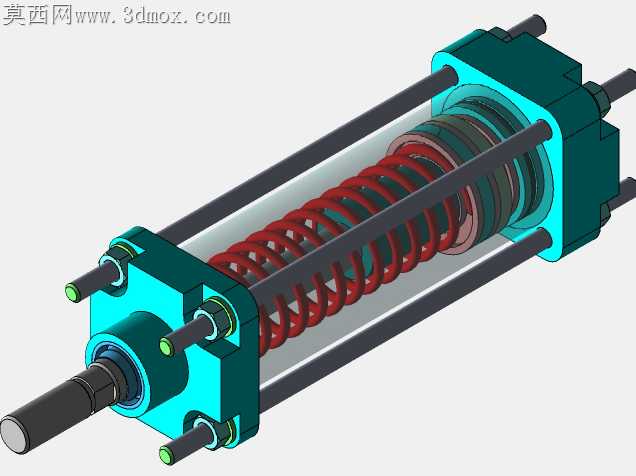

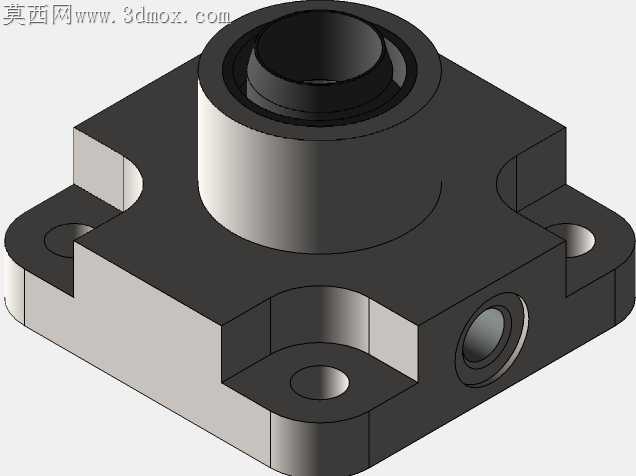

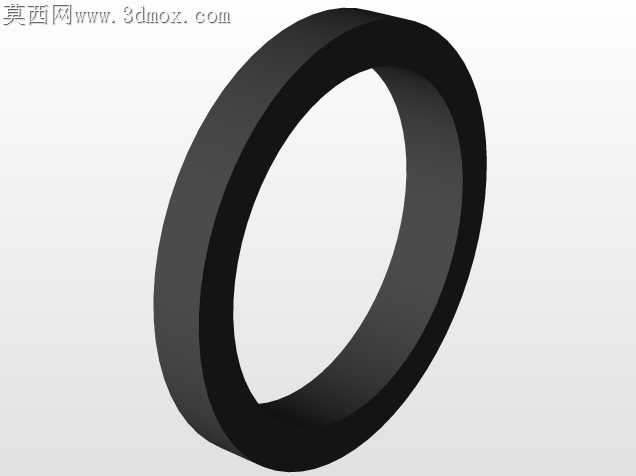

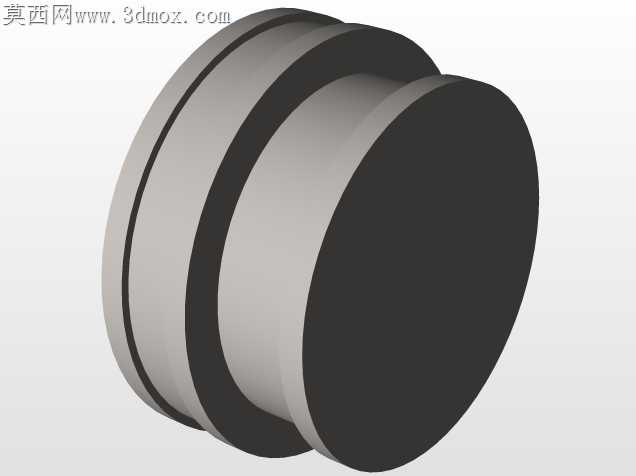

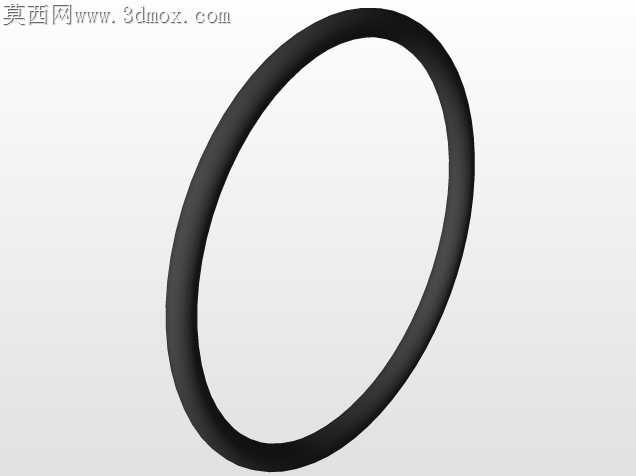

常规拉杆式气缸在车间长期带压运行时，最容易出现的故障点集中在端盖密封偏磨、拉杆受力不均导致的缸筒形变，以及活塞杆伸出端的同轴度偏差，这些问题往往在前期设计阶段就埋下隐患。这款气缸的结构设计里，端盖与缸筒的贴合面做了窄边环形密封槽，没有沿用宽面密封的冗余设计，窄槽能让O型圈的压缩量精准控制在18%-22%的合理区间，既避免压缩量过大导致密封圈过早老化龟裂，也不会因为压缩量不足出现带压泄漏。四根拉杆的安装孔位在端盖上做了同轴度0.02mm的铰制加工，拉杆穿装后不会出现径向窜动，锁紧螺母时能保证每根拉杆的受力偏差控制在5%以内，避免缸筒受单侧挤压出现椭圆形变，减少活塞运行时的卡滞风险。活塞杆与前端盖的配合处，没有采用单一防尘圈的简易结构，而是叠加了防尘封、导向环、轴用密封圈的三层组合结构，导向环选用改性聚四氟乙烯材质，自润滑特性可以减少活塞杆往复运动时的摩擦阻力，即使在气源未配置油雾器的工况下，也不会出现干磨拉缸的问题。缸筒选用透明高强度工程材质做可视化设计，能直接观察到活塞运行的实时位置、密封圈的磨损状态以及缸内是否存在积液杂质，日常巡检时不用拆解设备就能判断气缸运行状态，大幅降低运维排查的时间成本。活塞与活塞杆的连接采用了防松卡簧加径向顶丝的双重固定结构，避免气缸高频往复动作时活塞出现轴向窜动，活塞外圈的导向环做了等分泄油槽设计，能让缸壁上的润滑脂均匀分布在接触面上，不会出现局部润滑缺失的问题。两端的气口位置做了内凹式沉台设计，安装气管接头时能避免接头突出端盖外缘，减少设备布局时的磕碰风险，沉台内的密封面做了精车处理，不用额外缠绕生料带就能实现可靠密封，减少装配时的额外工序。
