移动式文丘里混合给料搅拌装置

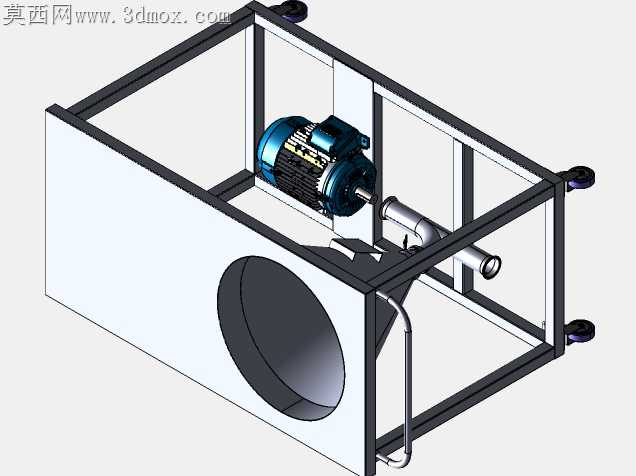

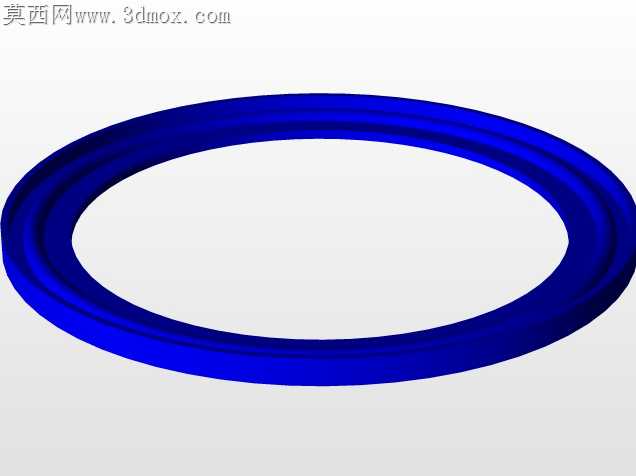

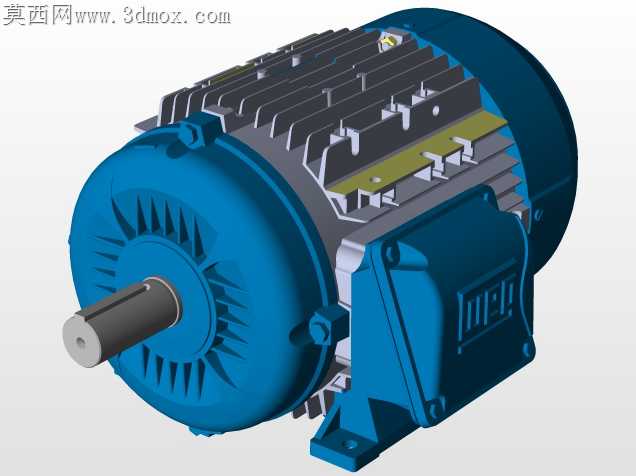

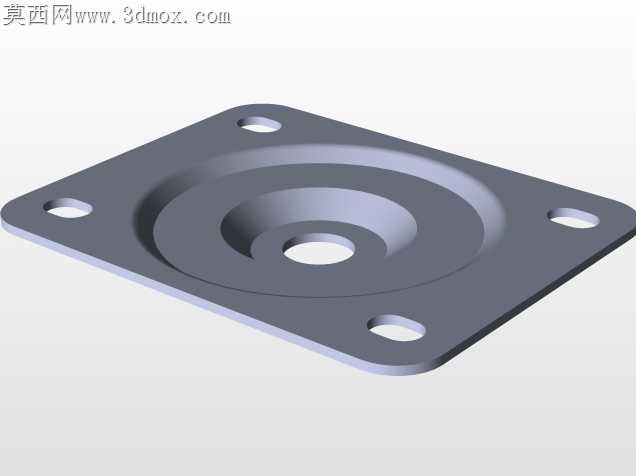

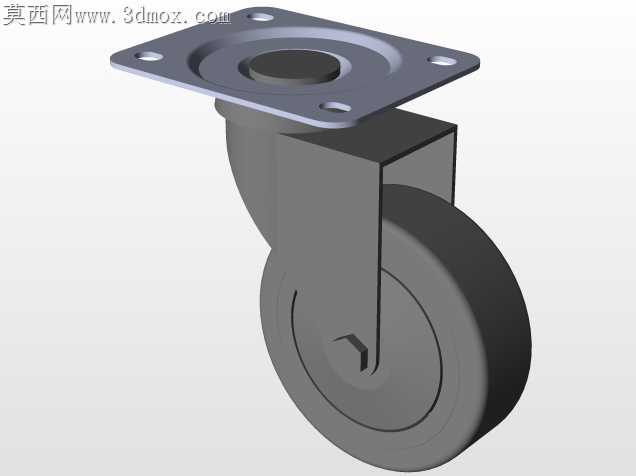

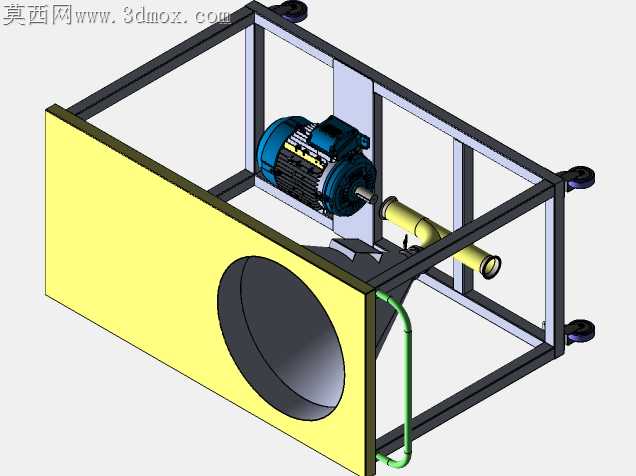

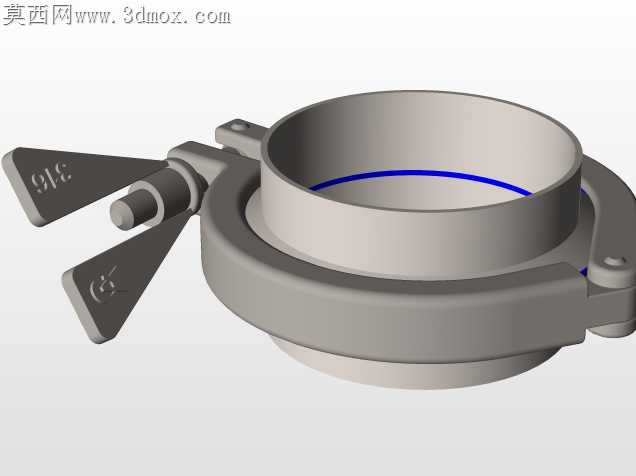

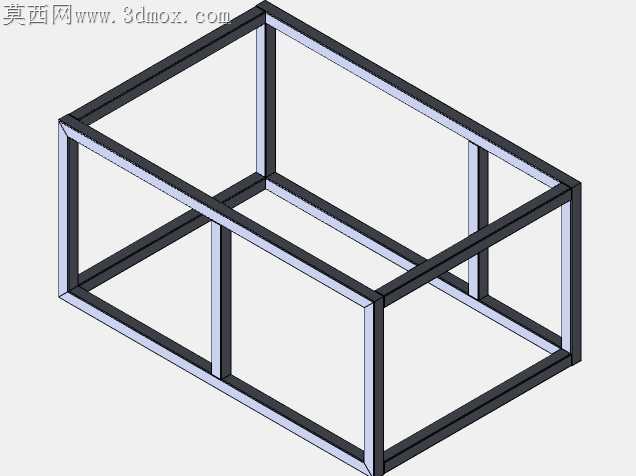

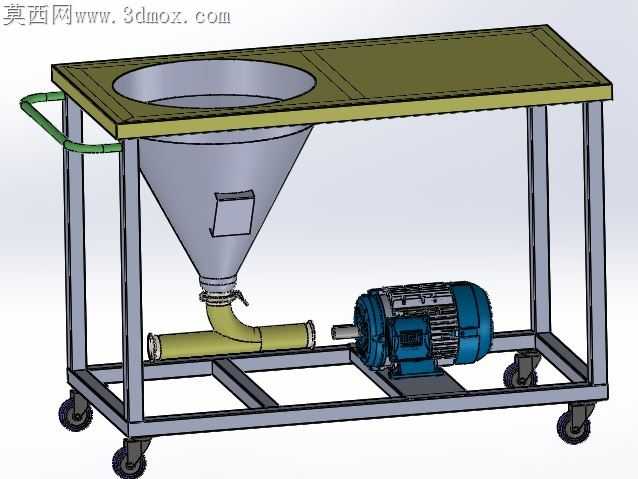

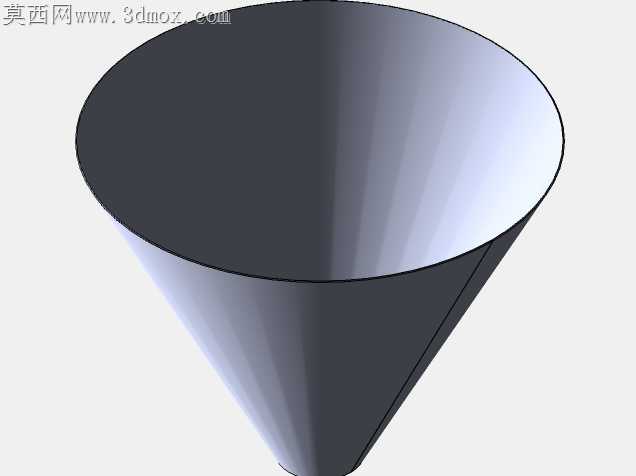

车间小批量粉体混配作业里，固定管线的文丘里混合装置往往受场地局限，转场挪位时频繁拆装管路容易漏料，料斗与文丘里管的对接角度偏差还会造成物料架桥堵塞，这套移动式结构刚好戳中这些现场痛点。推车框架采用方管焊接成型，台面预留的料斗安装孔做了翻边压合处理，料斗锥段的倾斜角度刚好卡在物料安息角以上，避免粉体挂壁残留，锥底出料口和文丘里进料段的对接处做了圆弧过渡，没有直角积料死角，软管衔接的位置预留了15mm的轴向窜动间隙，抵消焊接变形带来的同轴度误差，不会出现硬对接憋裂管壁的问题。侧边的弯管扶手做了包胶处理，推运时握持不打滑，底部四个脚轮两个带定向锁止，停在工位时踩下锁扣就能固定位置，不会因为电机运行振动出现移位。驱动电机直接固定在框架下层的安装托板上，托板开了长条形调节孔，安装时可以微调电机和文丘里管的同轴度，避免传动轴偏磨，电机和风道平行排布的布局刚好把整机重心压在推车框架中心位置，推运时不会出现头重脚轻倾翻的问题。台面除了料斗安装位预留了平整操作区，临时放置称量器具、清理工具都很方便，文丘里管两端的快接接口不用额外工具就能对接外接管路，转场作业时拆开快接就能推走，不用反复拧动法兰螺栓。料斗侧面开的小型观察口带快开压盖，运行时能直接观察内部物料下落状态，堵料时不用拆整个料斗就能疏通，观察口的密封胶条嵌在压盖凹槽里，粉体不会从缝隙漏出。框架下层的横撑除了承托电机，还能临时放置备用的密封件、快接接头，日常维护不用来回跑工具柜取件。焊接位置都做了打磨去毛刺处理，不会刮伤操作人员的手部，所有棱角处都倒了R3的圆角，移动时碰到周边设备也不会刮掉漆面。风道和料斗的衔接位置做了倾角优化，气流通过文丘里管产生的负压刚好能把锥底的物料均匀抽吸混合，不会出现局部物料沉积导致混合不均的问题，电机和风道的间距预留了足够的散热空间，长时间连续运行也不会出现电机过热的情况。
