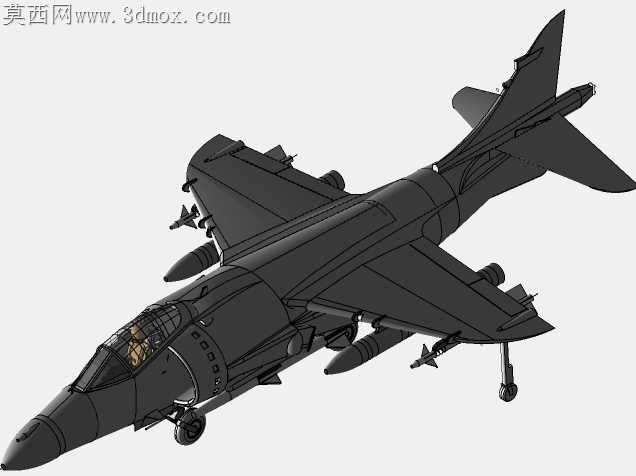

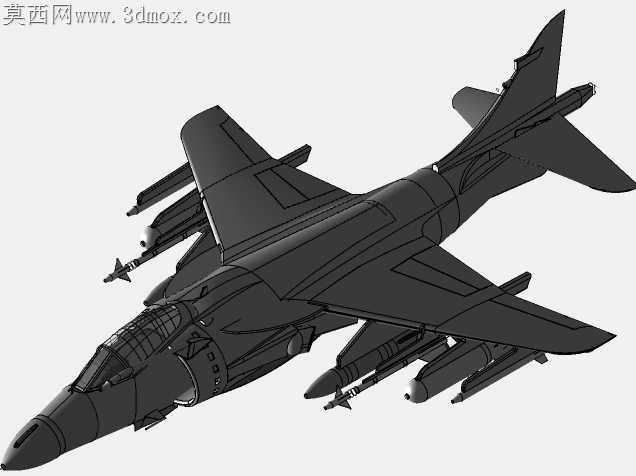

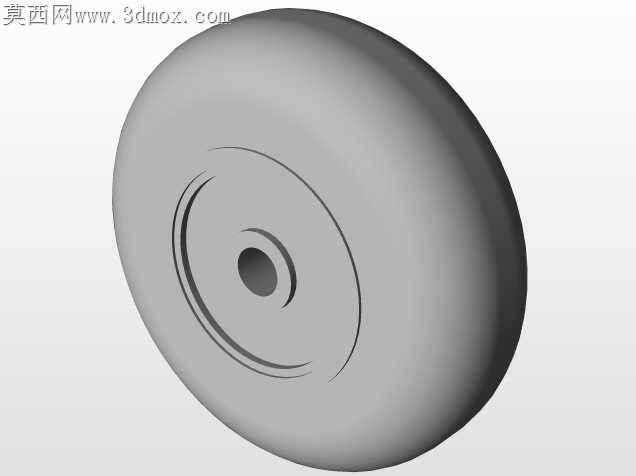

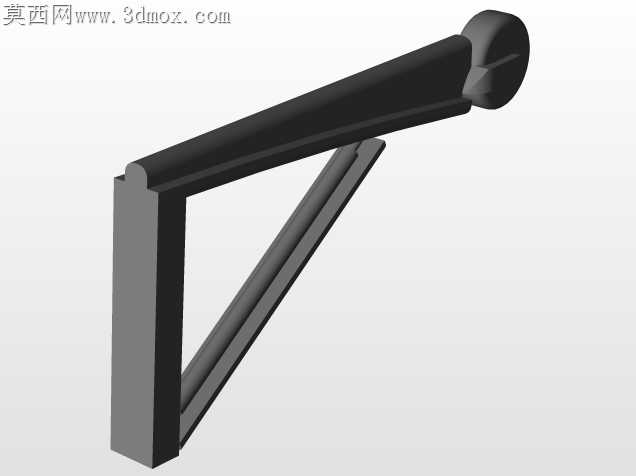

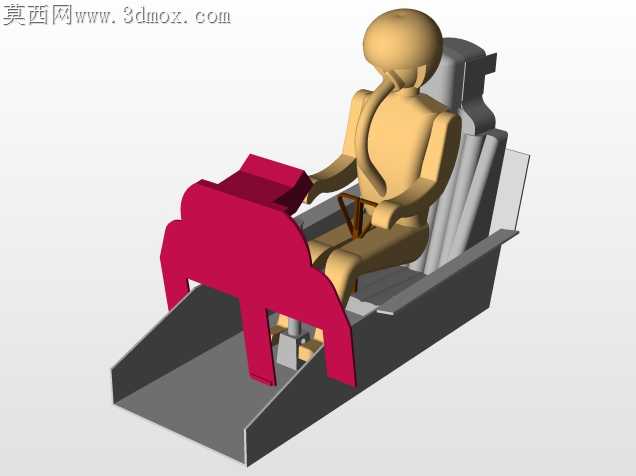

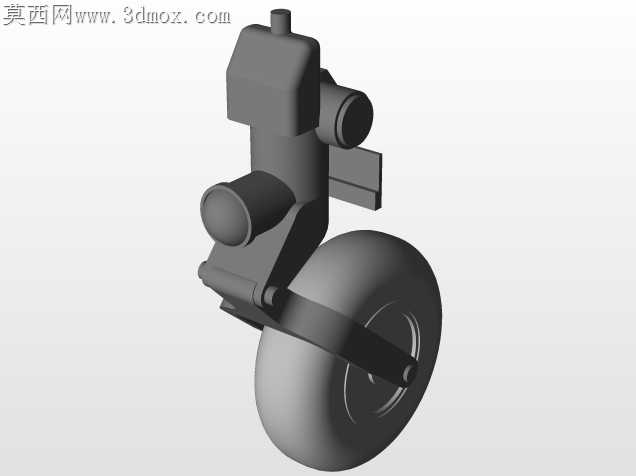

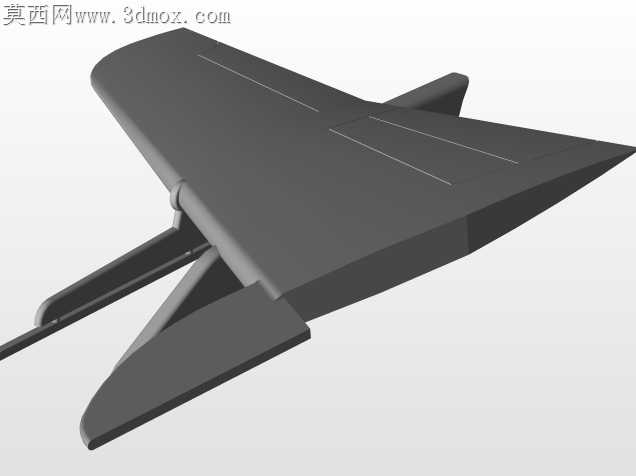

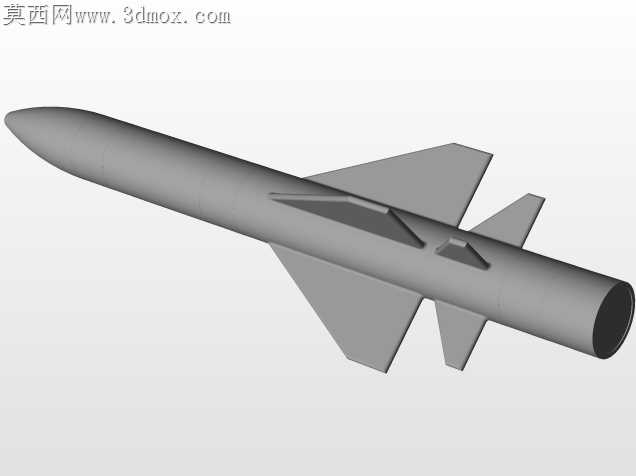

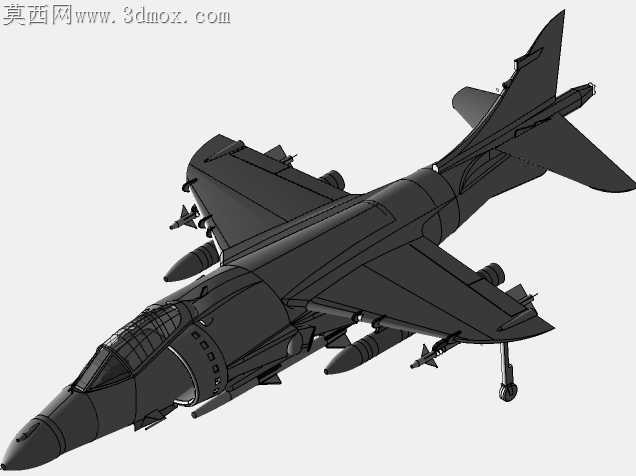

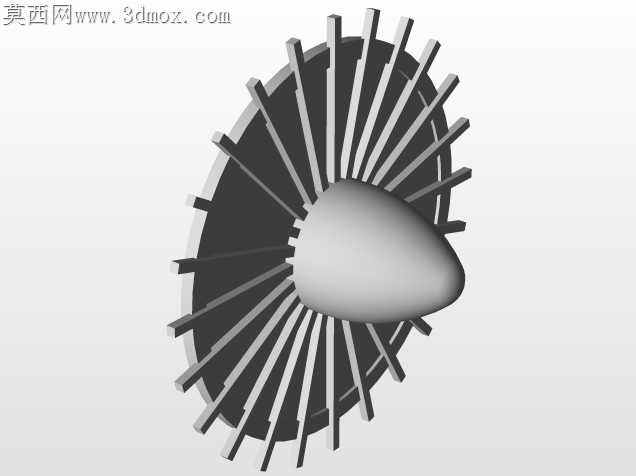

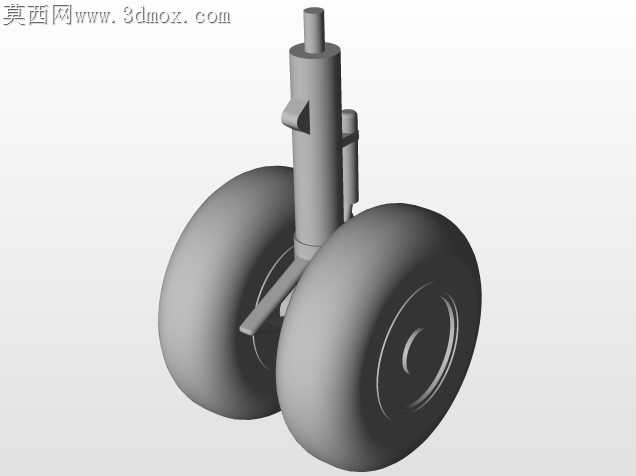

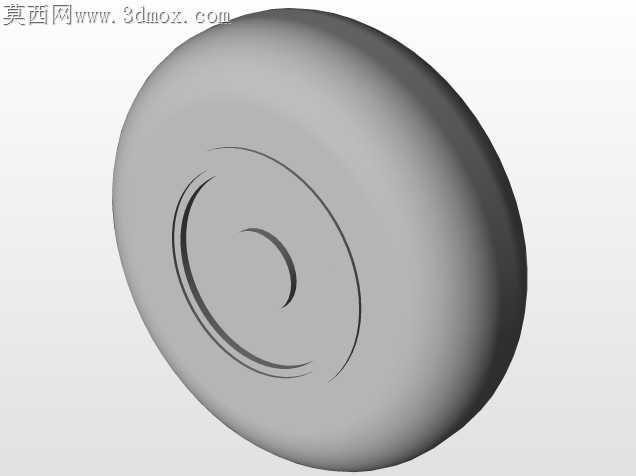

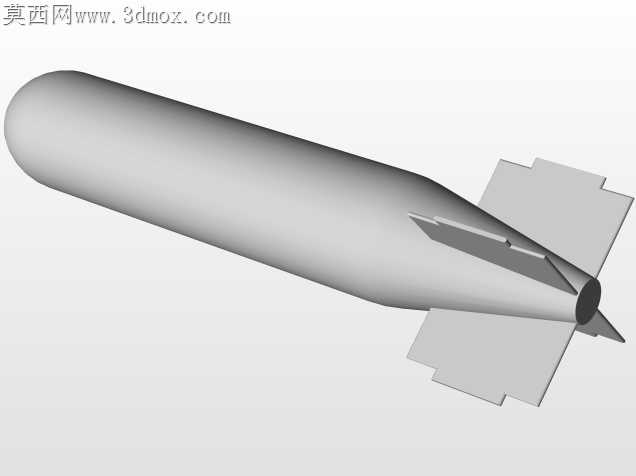

T形鹞曲面异形薄壁结构设计

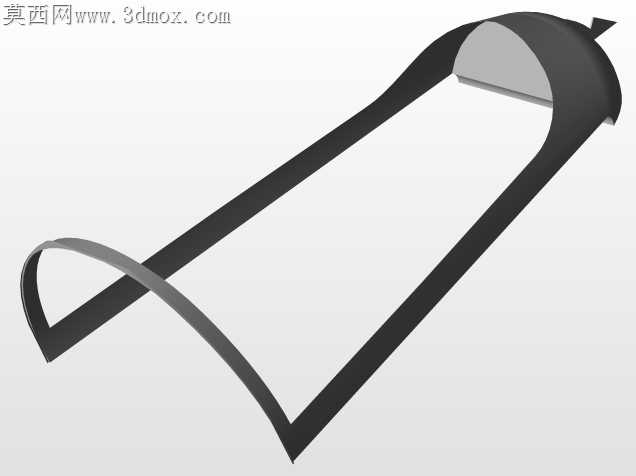

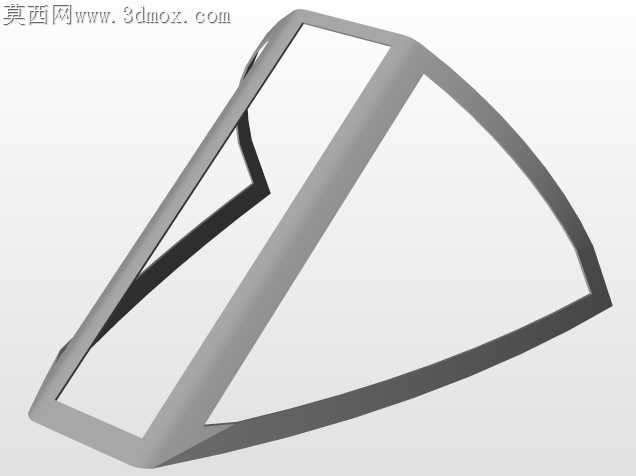

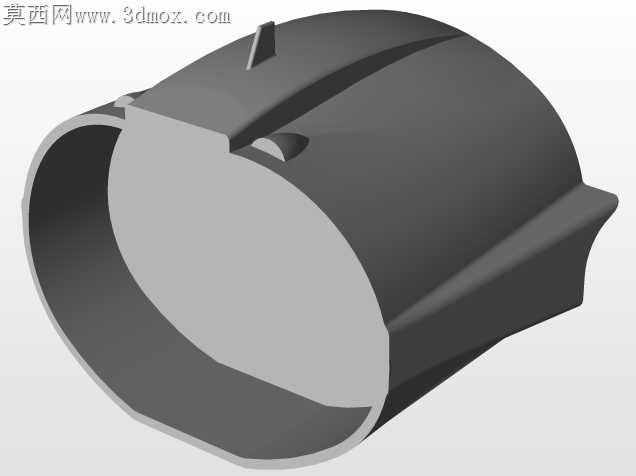

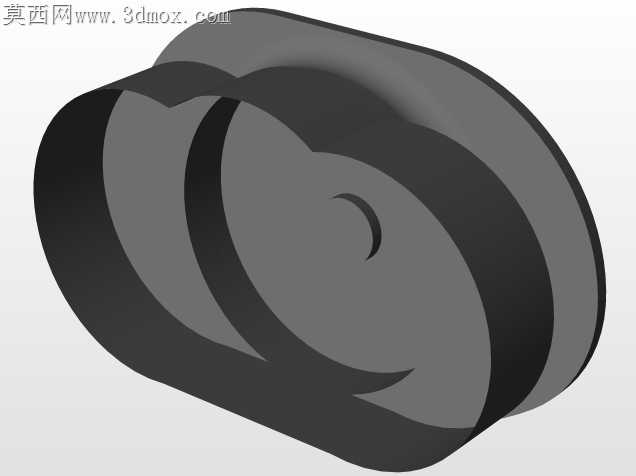

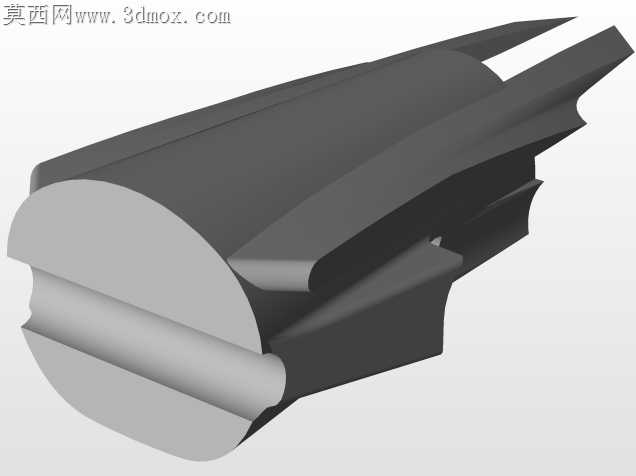

薄壁异形曲面件在常规铣削加工中最容易出现的振纹问题，根源在于曲面曲率连续变化时，刀具切削力的方向随曲面法向不断偏移，常规等壁厚设计会让局部刚性薄弱处出现让刀，最终成型面的轮廓度偏差很难控制在公差带内。这款T形鹞的曲面设计没有追求视觉上的极致顺滑，而是在曲面弯折的内侧预留了0.12mm的壁厚渐变增量，对应外侧曲面的曲率突变点做了刚性补偿，加工时刀具走到曲率变化最急的位置，不会因为壁薄弹动出现过切。曲面衔接处的G2连续过渡没有做满整个拼接边界，而是在靠近开口端的位置把连续等级降到G1，这个取舍是为了适配常规三坐标检测的探针走位，全G2曲面的曲率波动会让探针接触时的触发压力出现细微跳变，检测数据的重复性会变差，局部调整为G1过渡后，检测基准面的找正效率能提升近四成，也不会影响构件的实际使用性能。开口边缘的卷边结构没有采用常规的等半径卷边，而是顺着主体曲面的延展趋势做了变半径收边，卷边半径从曲面平缓处的2.3mm逐步过渡到弯折处的1.7mm，既抵消了薄壁件开口处的应力集中，也避免了等半径卷边在曲面弯折处出现的褶皱缺陷，要是用冲压工艺成型这个构件，变半径卷边的成型力分布更均匀，不会出现局部拉裂的问题。内壁的月牙形凹陷不是装饰性结构，这个位置刚好对应加工时的夹具支撑点，凹陷的深度刚好和定制支撑头的弧面匹配，装夹时不需要额外找正位置，支撑头贴紧凹陷面就能实现六点定位，省去了薄壁件装夹时反复打表找正的步骤，也能避免装夹力过大导致的薄壁变形。曲面的厚度差控制在0.15mm以内，没有做完全等厚的设计，是因为完全等厚的薄壁曲面在做时效处理时，曲率大的位置残余应力释放速度更快，很容易出现整体翘曲，预留的微小壁厚差能平衡不同曲率位置的应力释放速率，时效后的变形量能控制在0.08mm以内，不需要后续做校形处理。
