汽车发动机排气歧管结构设计

在汽车动力系统的结构设计环节中，排气歧管是连接发动机气缸盖排气侧与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、动力输出特性以及整机NVH表现，同时也决定了周边热害防护的设计边界。从实际装车场景来看，这类部件需要适配直列四缸发动机的排气端口布局，每一路支管对应一个气缸的排气出口，将各缸燃烧后产生的高温废气有序汇集到总管通路，输送至三元催化器、消声器等后续排气系统组件，避免各缸排气脉冲相互干扰，降低排气背压，保障发动机换气过程顺畅。

设计过程中首先要梳理的是安装边界约束：进气侧的三角法兰需要与气缸盖排气端面完全贴合，法兰上的三个安装孔位置严格对应缸盖的螺栓点位，安装面的平面度公差需要控制在0.1mm以内，防止高温工况下出现密封失效、废气泄漏的问题；出气端的圆形法兰则对接下游排气总管，法兰端面的密封槽结构需要适配金属密封垫片的尺寸，满足高温振动环境下的长期密封要求。支管的走向排布经过多轮流场仿真优化，每一路支管的长度差控制在极小范围内，让各缸排出的废气到达总管交汇点的时间差保持均匀，避免排气脉冲相互干涉造成的排气阻力升高，同时兼顾发动机舱内的布局空间，规避与周边悬置、线束、冷却管路的安装干涉。

从结构特性来看，整个歧管的管壁厚度根据不同区域的热负荷做差异化设计，靠近法兰的高温区域适当增加壁厚，提升抗热变形能力，弯曲段的曲率半径经过反复调整，既保证气流转向时的平顺性，减少局部涡流造成的流阻损失，也避免弯折处出现应力集中，降低长期冷热交变工况下的开裂风险。法兰与支管的连接位置做了圆弧过渡处理，分散热胀冷缩产生的结构应力，同时在支管交汇的总管区域，内壁做了顺滑的导流过渡，让多股气流交汇时不会产生强烈的紊流，降低排气过程中的气动噪声。

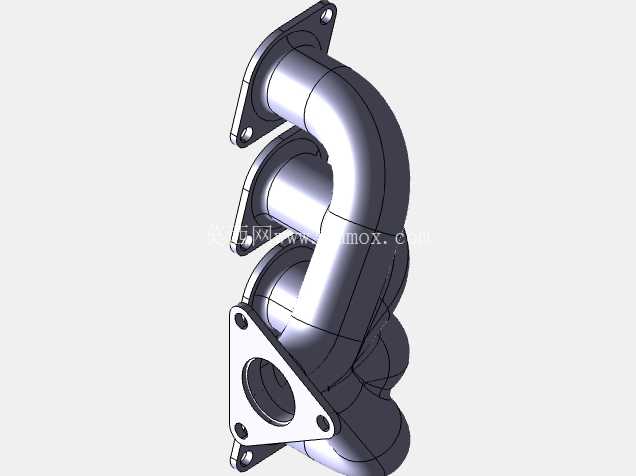

这类结构的建模过程需要兼顾工程实用性，所有安装孔位、法兰尺寸、管路曲率都可以直接对接后续的模具开发、铸造工艺仿真环节，热分析环节可以基于该模型直接划分网格，计算不同工况下的温度场分布、热变形量，为后续的隔热罩设计、周边部件的热防护距离确定提供数据支撑。对于结构设计从业者而言，该模型完整还原了排气歧管从安装接口到内部流道的所有细节，既可以作为汽车排气系统设计的参考案例，也可以用于教学场景下的管路类零件建模练习、流场仿真分析练习，帮助设计人员理解排气系统的设计逻辑，掌握高温部件的结构设计要点，规避实际开发过程中容易出现的密封失效、应力开裂、流阻过大等常见问题。在实际工程应用中，这类歧管的结构设计还要兼顾铸造工艺的可行性，所有拔模角度、圆角设计都符合金属铸造的工艺要求，不需要做过多的结构调整就可以直接用于模具设计，缩短产品开发的周期。
