排气系统用PIPA歧管结构设计

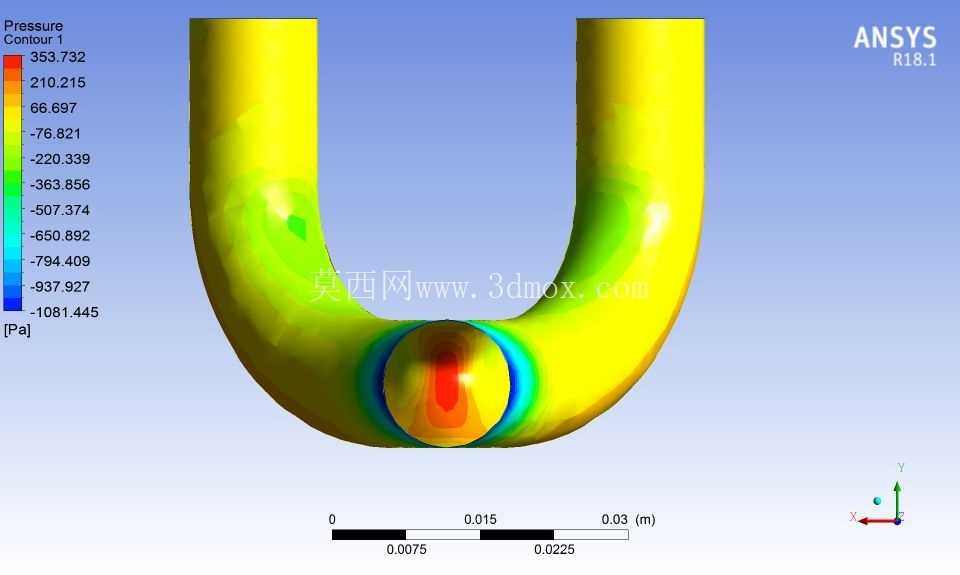

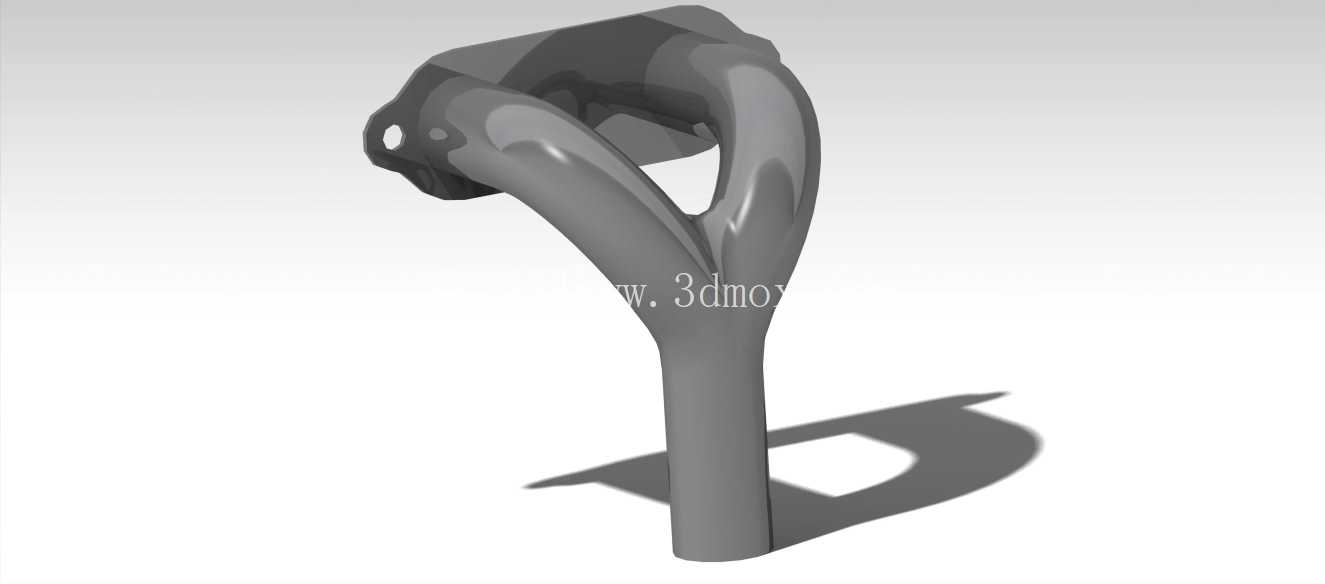

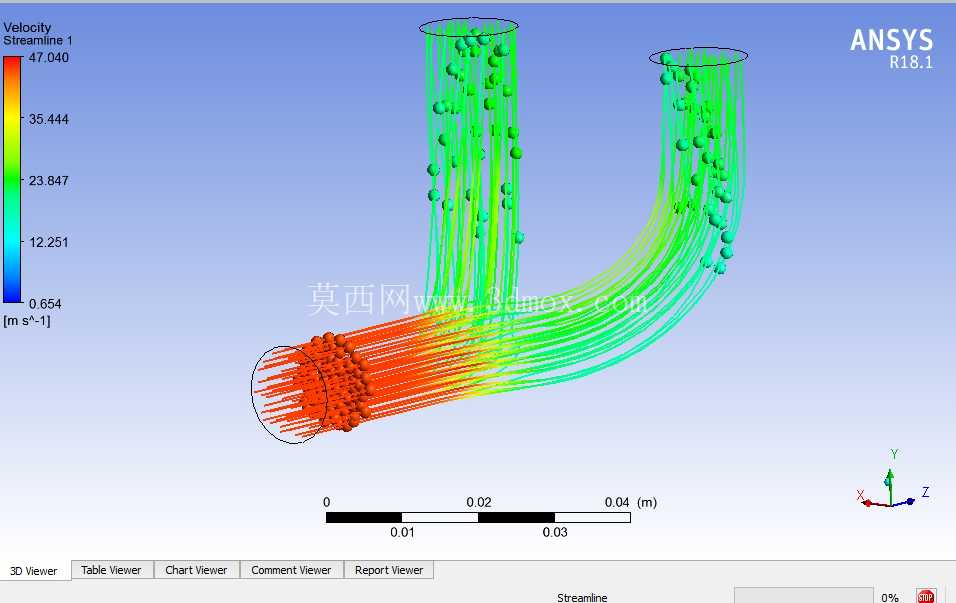

　　在小排量动力单元的排气支路布局里，这类歧管承担着把单缸做功完成后的高温废气顺畅导入下游排气总管的核心作用，日常工况下需要持续承受600-800摄氏度的高温排气冲刷，同时还要兼顾安装位的紧凑性，避免和周边的缸体散热片、启动电机、车架安装吊耳产生运动干涉。从结构细节来看，这款歧管采用一体弯铸的流道设计，没有额外的拼接焊缝，能大幅降低长期高温工况下的焊缝开裂漏气风险，流道内壁做了顺滑过渡处理，转弯处没有突兀的直角折角，能减少排气气流的紊流阻力，一定程度上降低排气背压，避免影响动力单元的扫气效率。

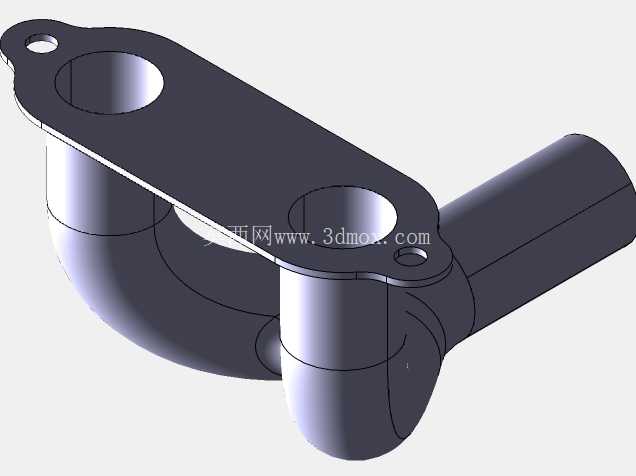

　　安装端采用带定位孔的法兰结构，法兰面和缸体排气口的贴合面做了平面度管控，安装时只需要在贴合面加装耐高温密封垫片，通过两个螺栓穿过法兰上的安装孔锁紧在缸体排气侧即可，法兰旁延伸出的带孔固定耳是用来和缸体周边的辅助安装位连接，分担歧管自身重量带来的振动载荷，避免长期振动下法兰连接螺栓出现疲劳松脱。流道的出口端采用等径直段设计，长度刚好适配下游排气软管的套接深度，直段外壁做了轻微的脱模斜度，既方便铸造脱模，也能让排气软管套接时更顺畅，安装后可以通过卡箍锁紧，保证连接处的密封性能。

　　设计阶段首先要匹配缸体排气口的相对位置，先确定两个法兰安装孔的中心距，再根据周边部件的避让边界规划弯管的走向，弯管的曲率半径不能过小，否则不仅会增加铸造时的砂芯成型难度，还会导致气流阻力陡增；流道的壁厚要控制在均匀范围内，避免壁厚差过大导致铸造冷却时出现缩孔、变形缺陷，法兰位置的壁厚要略大于管身壁厚，保证螺栓锁紧时法兰面不会出现压溃变形。实际装车验证时，要先核对安装边界：法兰面贴合缸体后，歧管管身和周边的散热片之间要保留至少5mm的间隙，避免热态膨胀后出现剐蹭；出口直段的朝向要对准下游排气总管的安装位，不能出现软管过度弯折的情况，否则会导致排气不畅。

　　这类歧管因为采用一体铸造成型，量产时的一致性较好，适合小批量通用动力设备的配套使用，流道内部的粗糙度控制在Ra6.3即可满足使用要求，不需要额外做内壁抛光处理，能平衡加工成本和使用性能。在结构强度校核上，要重点关注弯管和法兰连接的过渡位置，这个位置是振动应力集中的区域，设计时做了圆弧过渡处理，分散应力集中点，避免长期受排气脉冲振动影响出现开裂。另外，法兰上的安装孔采用光孔设计，孔径比安装螺栓大0.5mm，能补偿少量的铸造位置误差，降低安装时的对位难度，固定耳上的安装孔位置要和缸体上的预留安装柱对齐，安装时加装橡胶减震垫，能进一步过滤动力单元传递到歧管上的振动，提升整体的使用寿命。
