多缸内燃机曲轴铸造用成型模具结构

这套模具对应的成型零件是直列多缸内燃机的核心传动部件曲轴，在动力设备的生产链路里，这类铸造模具直接决定了曲轴毛坯的成型精度，后续的机加工余量、动平衡调校基础都和铸模的型腔设计直接相关。从实际应用场景看，这类曲轴铸件主要配套小排量通用内燃机，覆盖小型发电机组、农用动力机械、轻型工程机械的动力单元，这类场景下的曲轴需要承受交变的燃烧冲击力与往复惯性力，因此铸模型腔的曲面过渡设计直接影响铸件的金属流线连续性，避免后续使用中出现应力集中导致的断裂失效。

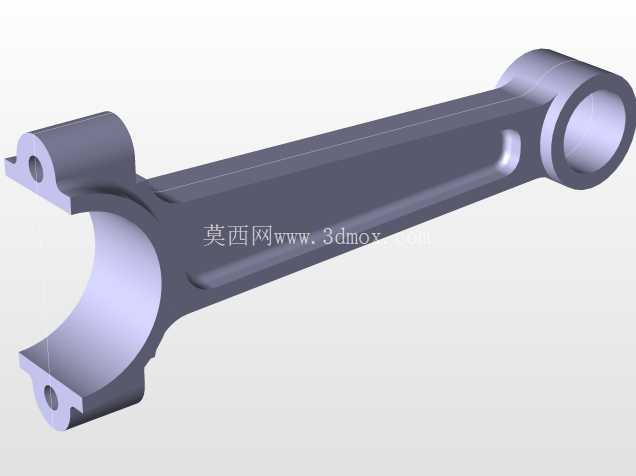

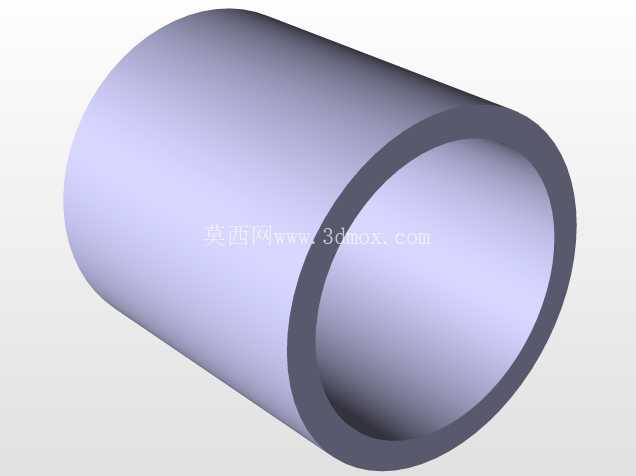

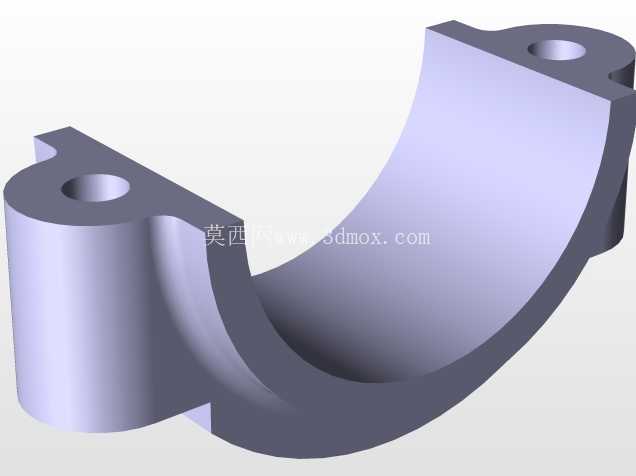

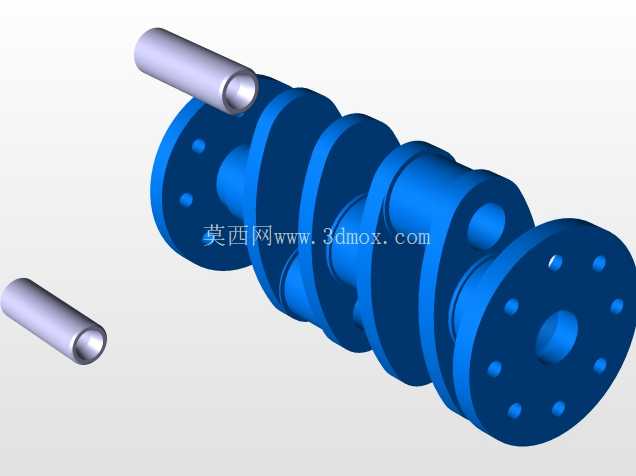

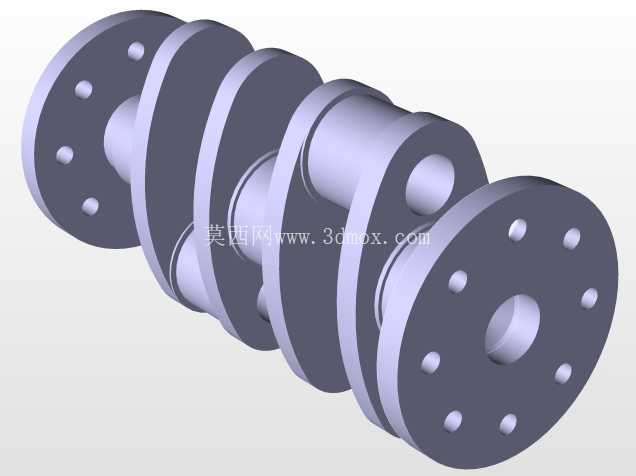

从模具的成型结构来看，型腔完全复刻曲轴的全轴段特征：包含两端的主轴颈安装位、间隔分布的曲柄销连接段、带螺栓孔的平衡块成型面，以及端部伸出的定位轴杆结构。设计这套铸模时，首先要匹配曲轴的安装边界：两端主轴颈的同轴度公差在铸模阶段就要预留合理的拔模斜度，避免起模时蹭伤轴颈表面，平衡块上的安装孔位采用镶芯结构成型，减少后续钻孔的加工余量，同时保证孔位与轴颈的位置度符合装配要求。要知道曲轴在实际运行时，主轴颈要与缸体主轴承座配合，曲柄销要连接连杆大头，因此铸模型腔的各轴段圆度、各曲柄之间的夹角精度，直接决定了毛坯件的初始形位公差，要是铸模阶段的角度偏差超过1.5度，后续机加工就算修正了轴颈尺寸，动平衡环节也需要去除大量材料，既浪费工时也会破坏曲轴的整体强度分布。

在模具的分型设计上，采用沿主轴颈轴线的水平分型方式，平衡块的侧向凸起位置设计了单独的抽芯结构，避免起模时出现卡滞，浇道位置设置在曲轴的一端主轴颈处，让金属液顺着轴身流向另一端，保证各曲柄臂位置的充型完整，避免出现冷隔、缩松这类铸造缺陷，毕竟曲柄臂是传递扭矩的核心受力位置，一旦存在内部缩孔，交变载荷下很容易出现疲劳裂纹。另外模具上预留的顶杆位置都设置在平衡块的非加工面，避免顶杆痕迹影响后续机加工的定位基准，端部的定位轴杆部分采用单独的镶套结构，方便磨损后快速更换，不用整体报废模具，降低生产中的维护成本。

从安装适配的角度看，这套模具适配常用的立式重力铸造设备，模架的安装孔位、合模导向结构都匹配常规铸造机的工作台尺寸，不需要额外做改装就能直接上线生产。成型后的曲轴毛坯，只需要对主轴颈、曲柄销做精车、磨削加工，对平衡块端面做少量铣削就能进入装配环节，铸造成型的毛坯金属纤维沿着曲轴的受力方向连续分布，相比切削成型的曲轴，抗疲劳强度能提升30%左右，完全满足通用动力设备的长期运行要求。在实际生产验证中，这套模具的拔模斜度设置在1度到1.5度之间，既不会因为斜度过大导致毛坯尺寸超差，也不会因为斜度过小导致起模困难，型腔表面的粗糙度控制在Ra1.6以下，保证铸件表面的光洁度，减少后续清砂的工作量。另外针对曲轴平衡块的厚大部位，模具上对应位置设计了冷却水道，控制局部的冷却速度，避免厚大位置出现缩孔缺陷，保证铸件整体的组织致密性，让曲轴在高速运转时的动平衡稳定性更好，减少动力输出过程中的振动，提升整个内燃机的运行寿命。
