多凸耳带孔圆盘类铸造连接基座

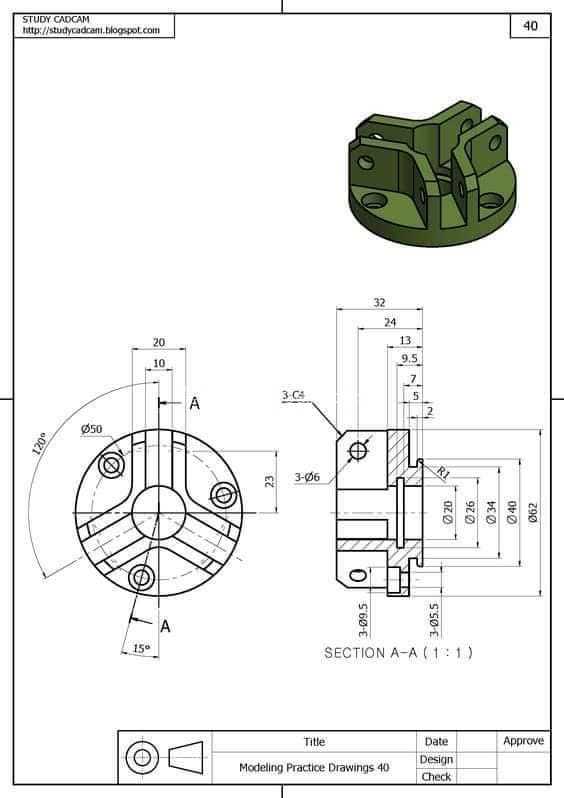

　　这类带多凸耳的圆盘形基座，常见于中小型自动化生产线的工位定位模块、轻工机械的执行端连接部位，也会用在小型液压站的阀组安装底座场景中，核心作用是作为承载转接件，把上方的执行元件、检测元件或者传动构件稳定固定在设备机架上，同时保证各连接点位的位置精度满足装配公差要求。从结构设计逻辑来看，底部的整圆盘面是主要的安装贴合面，盘面底部做了微小的倒角处理，避免安装时因为机架面的微小毛刺、平面度误差导致基座贴合不严，出现装配应力集中的问题；盘面上分布的沉孔是用于穿装固定螺栓的，沉孔深度刚好可以把内六角螺栓的头部完全埋入盘面以下，不会突出盘面干涉上方安装的其他构件，孔位的分布采用非对称布局，是为了匹配特定安装面的螺孔位置，同时起到防呆作用，避免装配时方向装反导致后续对接的管路、线路走向出错。

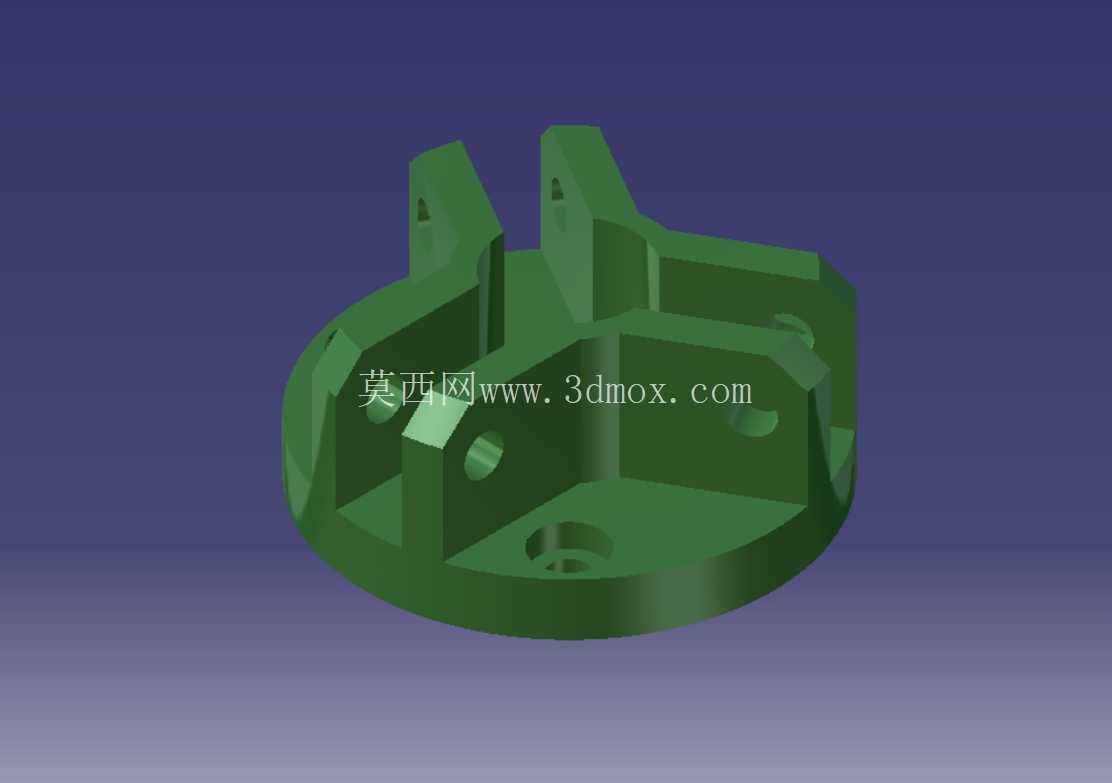

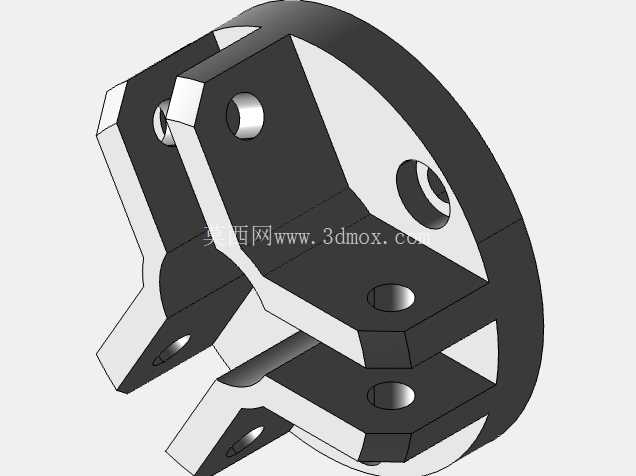

　　向上延伸的三个凸耳结构是这个构件的核心功能部位，每个凸耳上都加工有同轴的通孔，用于穿装销轴或者连接螺栓，和上方的摆动件、连杆件做铰接连接，凸耳的厚度是根据铰接部位的剪切受力计算确定的，既保证足够的承载强度，又不会因为过厚增加不必要的铸件重量、提高材料成本；凸耳和底部圆盘连接的位置做了均匀的过渡圆角，这是铸造工艺的要求，避免铸件冷却时在转角位置出现应力集中导致开裂，同时也能减少机加工时的应力变形，保证孔位的位置精度在长期受力后不会出现偏移。

　　在实际建模过程中，首先要确定底部圆盘的基准面，把所有孔位的坐标都以这个基准面为参照标注，避免后续修改特征时出现基准漂移的问题；凸耳的拉伸特征要和圆盘本体做合并处理，交接位置的圆角要在本体特征完成后统一添加，不要在单个凸耳上单独做圆角，避免后续阵列或者修改凸耳位置时出现特征报错。安装边界方面，这个基座的外圆直径决定了它在机架上的最小安装空间，凸耳向上延伸的高度决定了上方铰接件的摆动空间余量，设计时需要提前核算上方铰接件的最大摆动角度，确保摆动过程中不会和圆盘盘面、相邻的凸耳发生运动干涉；凸耳上的通孔公差一般采用H7级精度，和销轴配合时既能保证转动灵活，又不会因为间隙过大出现铰接晃动，影响末端执行件的定位精度。

　　这类铸件一般采用砂型铸造工艺，毛坯预留2mm左右的机加工余量，所有安装面、孔位都需要在机加工工序中完成精加工，铸造时要在圆盘非安装面的位置设置工艺冒口，避免铸件内部出现缩孔、砂眼等缺陷，影响构件的结构强度。实际应用中，这类基座如果用在有振动的工况下，还会在底部安装面和机架之间增加薄橡胶减震垫，这时候建模时就要提前预留减震垫的压缩量空间，避免安装后整体高度超出设计尺寸，导致上方对接的构件出现位置偏差。
