按装配顺序搭建的阀块配套工作台结构

在液压阀块的生产装配环节，这类按工序排布的工作台结构，是车间装配工位里衔接零件分拣、组件预装、整体总装的核心载体，和普通通用工作台不同，它的所有结构特征都围绕阀块装配的操作逻辑做了适配，没有多余的冗余设计。从实际使用场景来看，这类工作台一般布置在阀块装配车间的中段工位，上游对接阀块主体、阀芯、密封件、紧固件的齐套分拣区，下游对接阀块的压力测试、密封性检测工位，工人站在工作台的操作侧，不需要频繁转身或者长距离移动取件，就能完成从单个零件到完整阀块组件的全流程装配作业。

从功能特性上看，工作台的基座部分采用了下沉式的定位槽设计，底部的紫色支撑边是和车间工位的定位条匹配的安装边界，安装时只需要将支撑边卡入工位地面的定位卡槽，不需要额外打膨胀螺栓固定，就能保证工作台在承受装配敲击、部件压装的作用力时不会出现位移，基座的整体长度控制在1.2米左右，宽度0.6米，操作面的高度距离地面0.85米，刚好匹配成年操作人员站立作业的手肘高度，长时间装配操作不会出现手臂过度抬高或者弯腰的疲劳问题。基座上的红色主体结构是分层设计的，后侧的高起挡边一方面可以防止装配过程中细小的密封件、螺丝滚落到工作台下方，另一方面挡边上预留的安装孔位，可以用来固定零件盒挂架、气动工具的快速接头座，把装配需要的内六角扳手、扭矩扳手、密封件安装工装都挂在触手可及的位置。

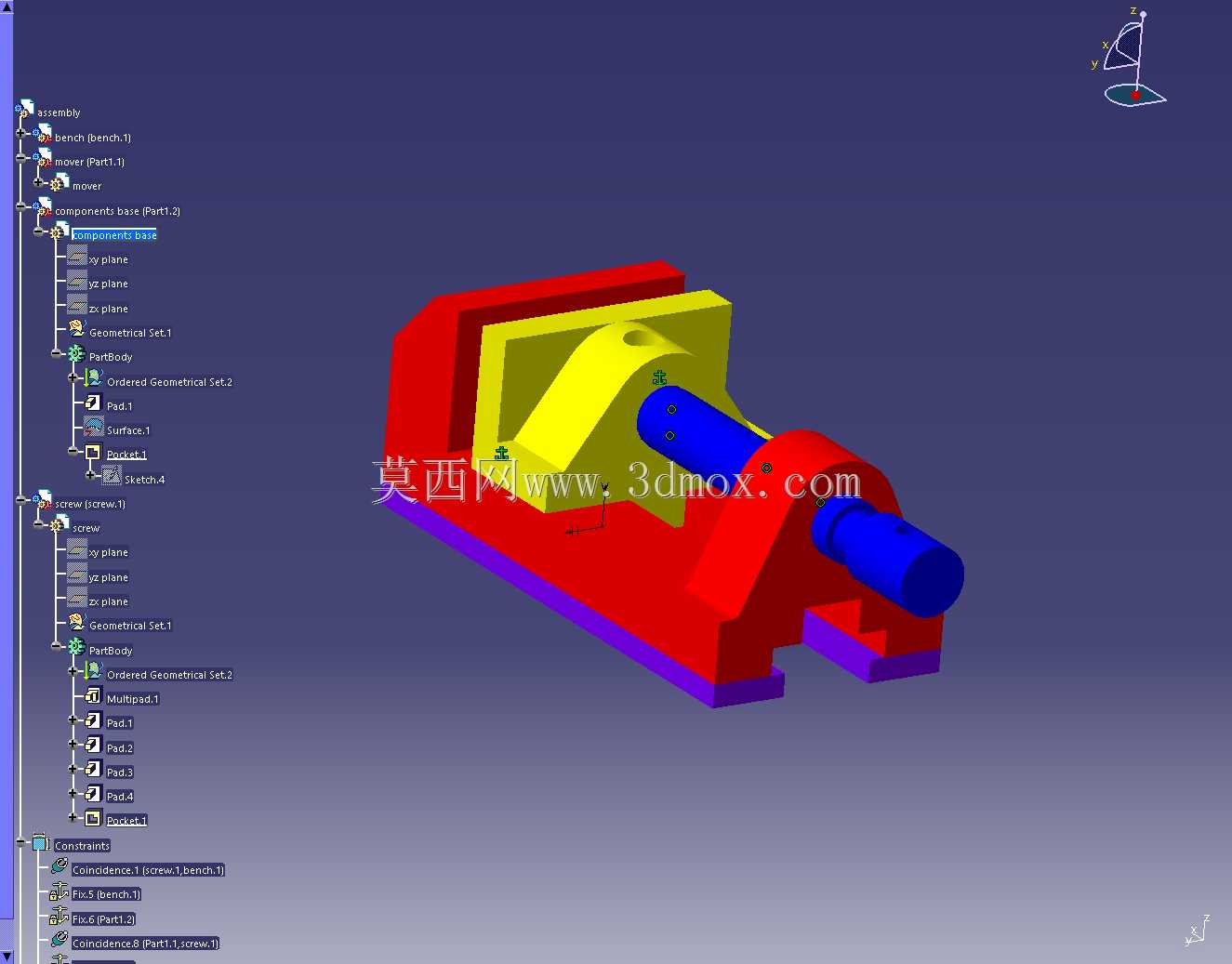

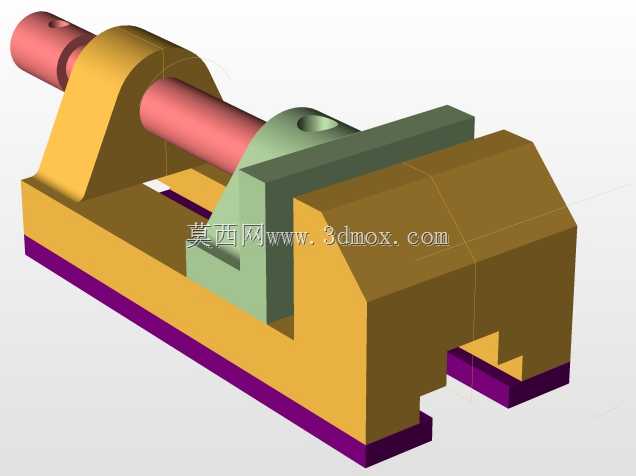

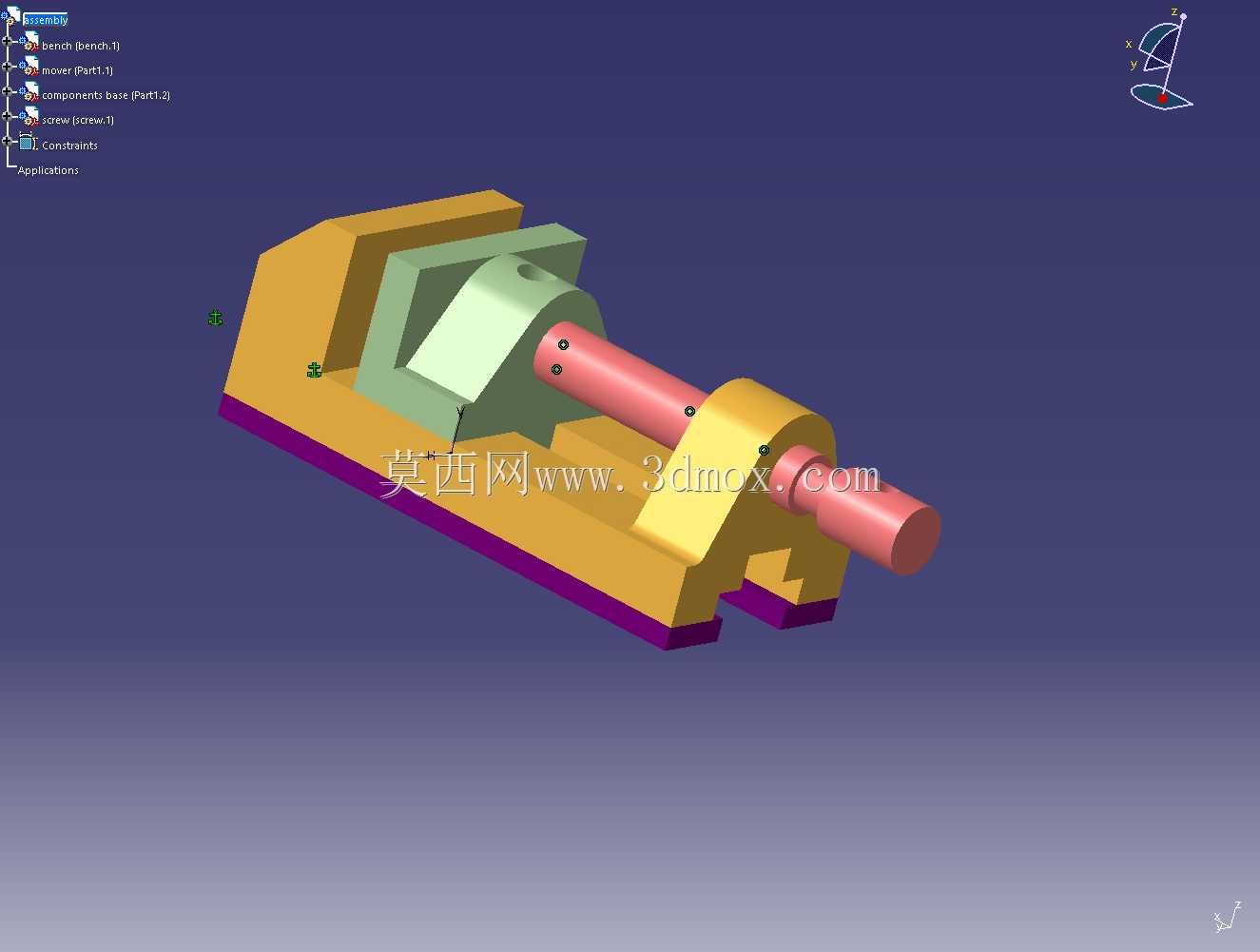

中间黄色的定位座是整个工作台的核心功能部件，它的型面是完全匹配对应规格阀块的外形轮廓做的仿形设计，阀块吊装或者搬运到工作台上之后，只需要推入黄色定位座的型腔，就能自动完成X、Y两个方向的定位，不需要工人反复调整对齐位置，定位座的型腔侧面预留了0.2mm的间隙，既不会因为间隙过小导致阀块卡滞无法取放，也不会因为间隙过大导致装配过程中阀块出现晃动，影响阀芯等精密部件的装配精度。定位座的中心位置预留了避让孔，当需要压装阀芯或者安装底部的油口堵头时，可以直接将工具从避让孔伸入，不需要翻转阀块，减少了重型阀块翻转过程中的磕碰风险。

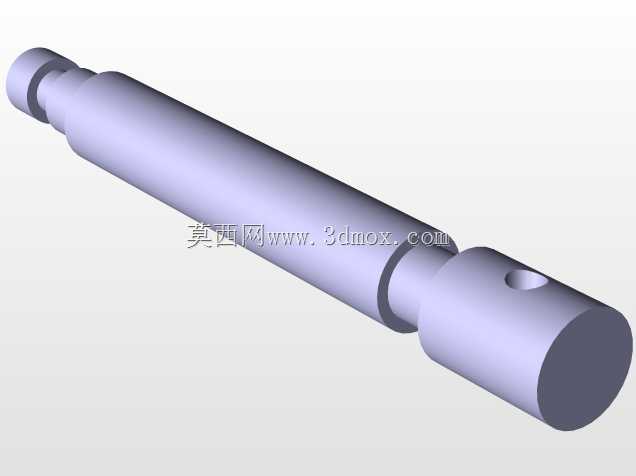

前端蓝色的导向压装结构，是为阀块的阀芯组件装配设计的辅助结构，导向轴的直径和阀芯安装孔的直径做了h7的间隙配合，装配时将阀芯套在导向轴上，推动导向轴就能将阀芯平稳送入阀块的安装孔内，避免人工直接装配时阀芯倾斜刮伤阀块内孔的密封面，导向轴的行程做了限位设计，当阀芯推到指定安装位置时，导向轴的轴肩会和红色基座的端面接触，不会出现装配过位顶坏内部流道的问题。

在设计思路上，整个结构完全遵循装配工序的先后顺序排布，零件放置区在操作人员的左手侧，定位装夹区在工作台中心，压装辅助结构在右手侧，和大多数工人右手持工具、左手取件的操作习惯完全匹配，每一个结构的位置都经过实际装配动作的模拟验证，比如导向压装结构的操作力控制在150N以内，工人单手就能完成操作，不需要借助额外的助力设备。工作台的所有棱角都做了R3的圆角处理，避免装配过程中尖锐边角刮伤操作人员或者磕碰阀块的加工表面，所有和阀块接触的型面都做了淬火处理，表面硬度达到HRC45以上，长期使用不会因为磕碰出现凹坑，影响定位精度。

从安装边界来看，整个工作台的最大外轮廓尺寸没有超出工位的划定范围，后侧和车间的物料传输线保留了0.3米的间隙，方便齐套的阀块零件从传输线直接滑到工作台的零件放置区，前侧距离工位的通道边缘保留了0.4米的站立空间，操作人员在作业时不会影响通道上的物料转运。工作台的整体重量控制在85kg左右，当需要调整车间工位布局时，两个工人就能抬动移位，不需要借助吊装设备，适配多品种小批量阀块生产时的工位灵活调整需求。在实际使用中，这种针对性设计的装配工作台，比通用工作台的阀块装配效率能提升30%左右，同时能大幅降低装配过程中零件磕碰、装配偏斜的质量问题，是液压阀块量产装配线里非常实用的工位工装结构。
