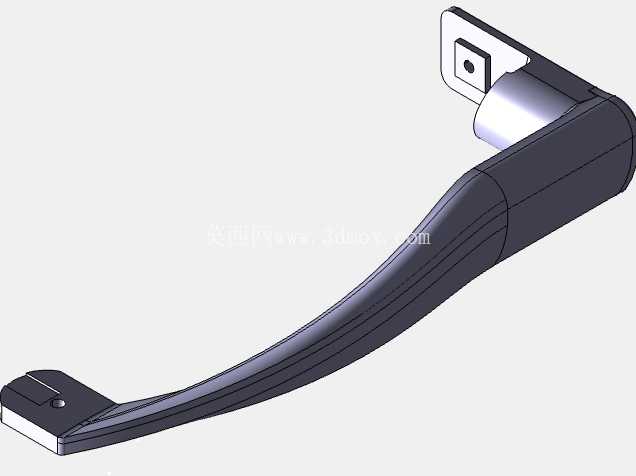

家用冷藏设备弯弧式握持把手结构设计

　　这款弯弧式握持把手，主要适配家用冷藏冷冻类家电的门体启闭场景，日常使用中承担用户施力承载、门体开合传动的核心作用，属于家电产品上高频接触的外露功能件，其结构可靠性直接影响用户日常操作的手感与设备长期使用的耐久度。从实际使用场景来看，这类把手需要适配不同身高用户的握持习惯，同时要承受日常开关门时的反复拉拽载荷，还要兼顾门体闭合后的外观整体性，避免出现突兀的结构凸起造成磕碰风险。

　　设计过程中首先对原有损坏的实物样件进行了全尺寸测绘，针对原结构易出现的根部应力集中、握持段防滑性不足的问题做了针对性优化，整体轮廓采用大曲率过渡的弯弧造型，握持段的截面做了贴合人体手掌弧度的内收处理，用户抓握时手指能自然贴合曲面，不会出现硌手的问题，同时在握持面预留了细微的防滑纹理加工余量，后续做表面处理时可以直接成型防滑结构，不需要额外粘贴防滑饰条。安装端的结构做了嵌入式的卡扣加定位柱组合设计，安装时先将定位柱对准门体预装孔位卡入，再通过隐藏式的卡扣完成预固定，最后从门体内侧拧入紧固螺钉即可完成装配，整个安装过程不需要额外的辅助工装，售后更换备件时普通用户参照简单指引就能完成操作，不需要专业维修人员上门，能大幅降低售后维护的成本。

　　从安装边界来看，把手根部的安装座完全贴合门体的曲面轮廓，安装后不会出现缝隙不均的问题，整体突出门体表面的高度控制在合理范围，既保证了足够的握持空间，又不会因为突出过多造成过往人员磕碰，适配主流厚度的家用冷藏设备门体，不需要对原有门体的安装孔位做改动就能直接替换原有损坏的把手。结构强度方面，在把手根部与安装座衔接的位置做了渐变式的壁厚加强，从握持段的均匀壁厚过渡到安装座位置的加厚结构，同时在内部增设了两条沿受力方向布置的加强筋，能有效分散开关门时的拉拽载荷，避免长期使用后根部出现断裂问题，经过反复的载荷模拟验证，在正常使用的拉拽力作用下，结构的形变量控制在允许范围内，不会出现永久变形或者开裂的问题。

　　外观造型上，整体线条流畅无尖锐棱角，所有外露的边缘都做了圆角过渡处理，表面处理可以适配不同家电的外观配色需求，无论是亮面抛光还是哑光磨砂的处理工艺都能在这个结构基础上实现，能匹配不同风格的家电外观设计。在建模过程中对所有的配合尺寸都做了公差匹配，定位柱的尺寸公差按照家电塑料件的通用装配公差设定，卡扣的变形量控制在材料弹性允许的范围内，装配后不会出现松旷晃动的问题，同时考虑到3D打印制作备件的需求，整个模型没有设置复杂的倒扣结构，打印时不需要添加过多的支撑结构，后期处理的工作量很小，个人用户也能通过桌面级3D打印设备制作出可用的替换备件，解决原有配件损坏后难以采购原厂备件的问题。针对日常使用中可能出现的污渍附着问题，把手的外露面做了一体化的平滑设计，没有容易积藏污渍的缝隙结构，日常清洁时用抹布直接擦拭就能清理干净，不会出现卫生死角。
