多关节工业机械臂结构设计与建模

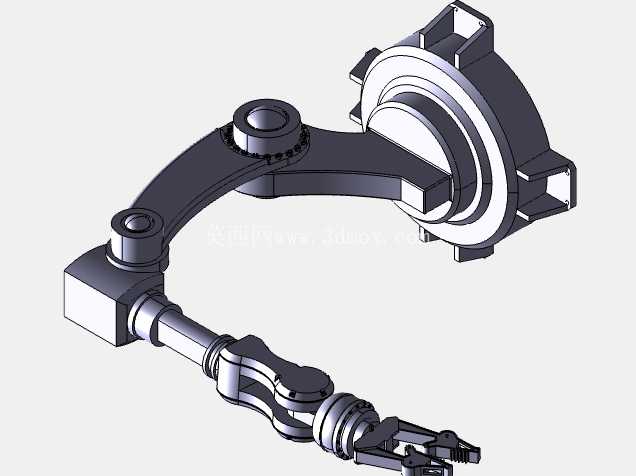

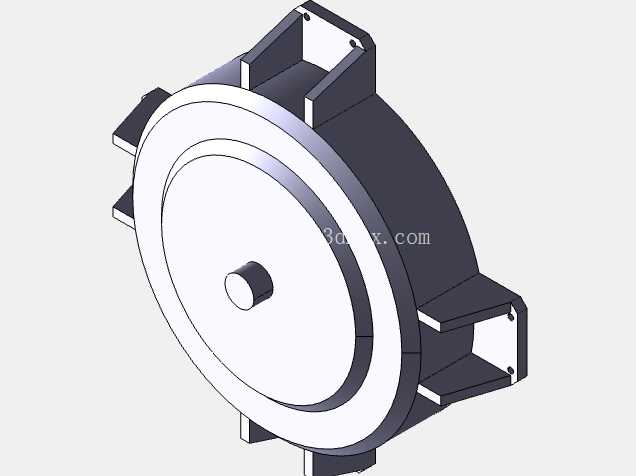

这套多关节机械臂的结构设计，首先要匹配产线常见的工位布局需求，比如3C电子行业的小件上下料、五金加工领域的工件周转、注塑工位的取件作业，都需要这类臂展覆盖1.2米作业半径的设备，能在固定安装位覆盖周边扇形作业区域，减少工位间的转运辅助设备投入。从结构分层来看，底部的回转支撑座采用大直径交叉滚子轴承的安装接口设计，安装法兰预留了12个M12的螺栓孔位，适配常见的地面预埋钢板、工装台顶面的安装标准，底座内部预留了伺服电机与谐波减速器的安装腔，走线孔设计在回转中心位置，避免大角度回转时线缆出现拉扯磨损，回转角度范围设置为±170度，既覆盖绝大多数作业角度，又预留了硬限位块的安装位置，防止过转扯断内部管线。

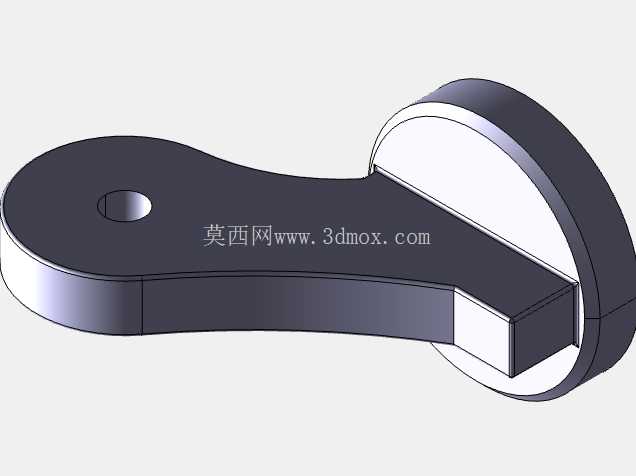

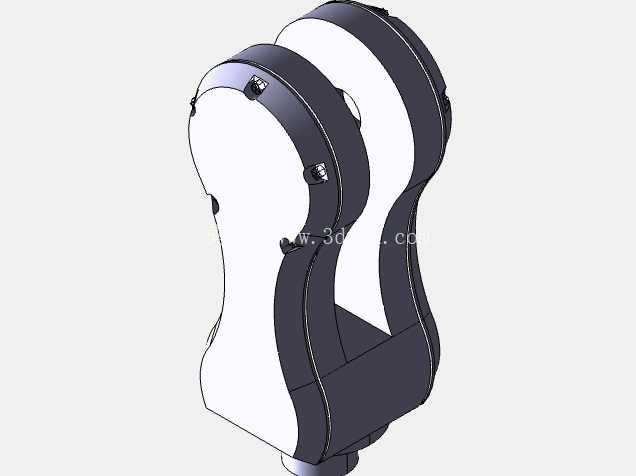

往上的大臂支撑段，采用了变截面的箱型结构设计，壁厚根据受力仿真结果做了差异化处理，靠近回转底座的位置壁厚设置为8mm，往小臂连接端逐步过渡到5mm，在保证整体刚性的前提下控制整体自重，降低回转关节的负载压力。大臂与底座的俯仰关节处，设计了双密封轴承的安装位，外侧预留了防尘密封圈的卡槽，适配车间多粉尘、少量切削液飞溅的作业环境，避免杂物进入关节磨损传动部件。大臂的俯仰角度范围设置为-45度到+80度，既可以下探到低于安装面300mm的位置取放料，也能抬升到足够高度避让工位上的工装夹具。

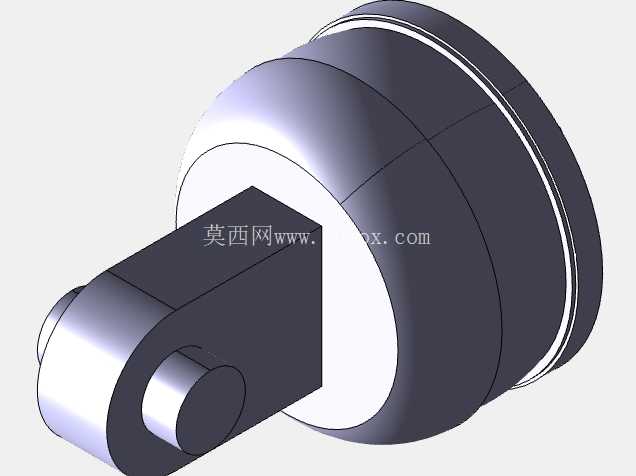

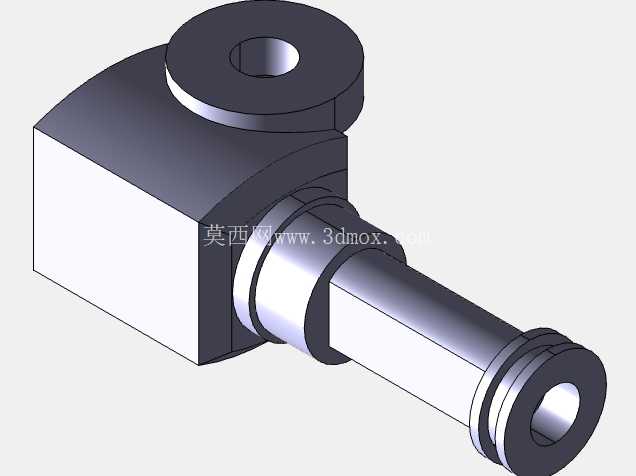

小臂部分的设计更侧重动作灵活性，与大臂连接的关节同样采用谐波减速传动，小臂自身长度设置为450mm，配合大臂的动作可以实现整个作业范围内无死角的点位到达，小臂末端的腕部结构设计了三个自由度的安装接口，分别对应回转、俯仰、偏转动作，可以根据不同作业需求更换末端执行器，比如两指夹持器、真空吸盘、焊枪固定座等，末端法兰采用标准的ISO 9409-1-50-4-M6接口，不用额外做转接板就能适配市面上绝大多数的标准末端配件。

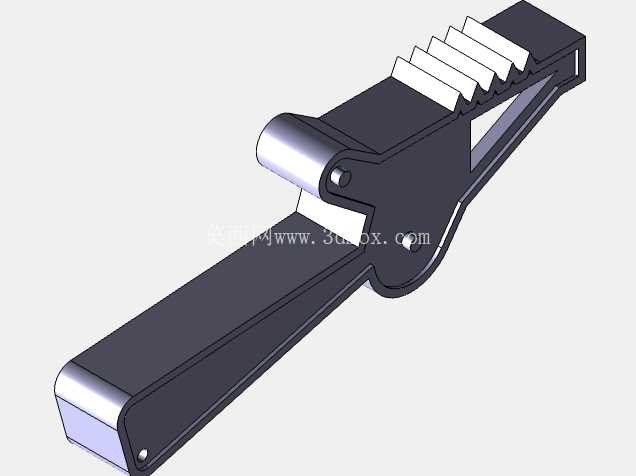

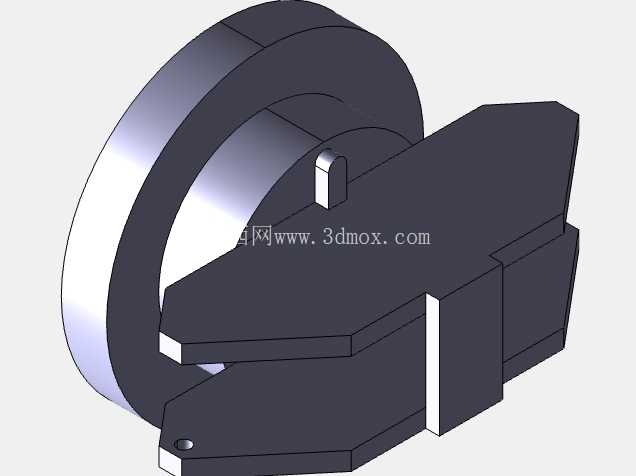

末端的夹持器采用了平行双指的结构设计，夹指的安装槽预留了可更换的防滑垫安装位，夹持行程设置为0到80mm，单指的夹持力可以通过关节伺服的电流参数做调整，既能夹持重量在5kg以内的薄壁塑料件避免夹伤，也能加持同等重量的金属机加工件保证夹持稳定性。整个臂体的走线全部采用内部隐藏式设计，所有动力线、信号线都从臂体内部的穿线腔通过，每个关节位置都预留了线缆的弯曲余量，避免关节反复动作时线缆出现疲劳断裂，外部没有裸露的管线，既减少车间作业时管线被工件勾挂的风险，也能降低日常清洁维护的难度。

从设计思路上来说，整个结构没有追求过度的参数冗余，所有关节的扭矩、转速参数都是匹配常见的轻负载作业场景，没有为了追求极限参数增加不必要的结构重量和成本，所有的连接螺栓都采用标准件，轴承、密封件全部选用市面上通用的标准型号，后期维护更换配件不需要定制，能降低设备的全生命周期使用成本。安装边界方面，整套机械臂固定安装后，最大回转直径为1.3米，作业时最高点距离安装面的高度为1.4米，最低下探位置距离安装面为0.3米，在做产线布局时，只需要在安装位周边预留0.7米的半径空间作为设备动作区，就能避免机械臂动作时与周边的工装、设备发生干涉。另外在每个关节的运动极限位置，都设计了电气限位与机械硬限位的双重保护结构，电气限位先触发减速停机，一旦电气限位失效，机械硬限位块会挡住关节运动，避免设备出现超行程动作造成设备损坏或者安全事故。结构上所有的棱边都做了R3以上的圆角处理，没有尖锐的凸起，避免调试人员在设备周边作业时被磕碰划伤，外表面的安装螺丝全部采用内六角沉头设计，螺丝安装后与臂体表面齐平，不会出现凸起勾挂衣物或者管线的情况。
