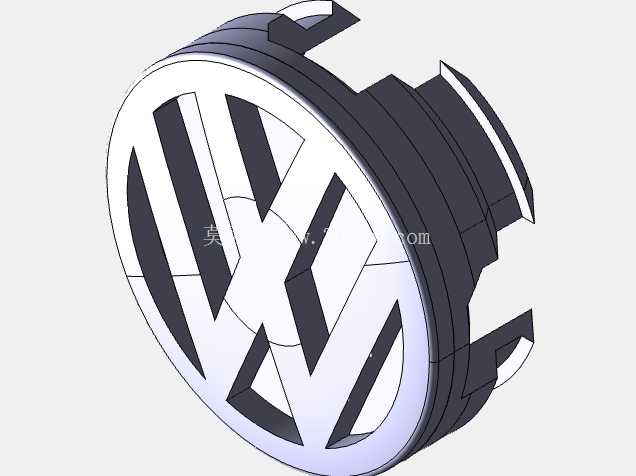

直径64毫米大众汽车铝轮辋盖结构设计

日常做整车外饰件结构匹配时，轮辋装饰盖是很容易被忽略但直接影响整车外观一致性与轮毂防护效果的小件，这次完成的这款适配大众车型的铝轮辋盖，核心适配轮圈安装位直径为64毫米，是针对量产车型轮毂中心孔位做的精准适配结构。先从实际装车场景来说，这类轮辋盖安装在铝合金轮毂的中心凹槽位置，日常行驶中要承受轮组转动带来的离心力、路面飞溅的砂石冲击、洗车时的高压水流冲刷，还要耐受不同地域的温差变化，比如北方冬季低温、夏季暴晒后的高温，以及沿海地区的盐雾腐蚀，所以结构设计上不能只做外观曲面，卡扣的配合量、盖体的壁厚分布都要经过反复校核。

设计初期先确定核心安装边界：轮圈中心安装位的直径为64毫米，所以盖体的嵌入段外径要控制在过盈配合的合理公差范围内，一般单边留0.1-0.15毫米的过盈量，既保证按压安装时能顺利卡入，又不会因为过盈量太大导致安装时卡扣断裂，或者长期使用后因为塑料蠕变出现松脱脱落的问题。背面的卡扣结构采用周向均匀分布的弹性卡爪，一共设置了四个对称的卡接位，每个卡爪的倒扣量控制在1.2毫米，卡爪根部做了R0.8的圆角过渡，避免应力集中导致卡爪断裂，同时卡爪的倾斜角度设计为15度，安装时顺着导向斜面能顺利滑入轮毂中心的卡槽，到位后会有清晰的卡接反馈，方便装配工人判断是否安装到位。

外观面的处理上，正面的大众标识做了凹凸分层结构，标识的凸起高度为0.8毫米，既保证标识的辨识度，又不会因为凸起过高容易被剐蹭磨损，盖体的外圈做了一圈0.5毫米的凸边，安装后能和轮毂中心的凹槽端面完全贴合，避免泥水、灰尘从缝隙进入轮毂中心的轴承位置，起到一定的密封防护作用。盖体的主体壁厚设计为2.5毫米，卡扣位置局部加厚到3.2毫米，保证卡接结构的强度，同时壁厚尽量均匀，避免注塑成型时出现缩痕、翘曲的问题，毕竟这类外观件表面如果有缩痕，喷漆或者镀铬后会非常明显，直接影响外观质量。

从功能特性来说，这款轮辋盖除了装饰作用，盖住轮毂中心的加工孔位，让整车侧面的轮毂视觉效果更整体统一，还能避免日常行驶中砂石、泥水直接冲击轮毂中心的轴头位置，减少轴头生锈、螺母锈蚀的概率，后期拆卸轮胎保养时，不会因为轴头锈死导致轮毂难以拆卸。另外在做动平衡的时候，这类轮辋盖的重量要控制在合理范围内，整个盖体重量控制在15克左右，不会因为重量过大影响轮组的动平衡精度，避免高速行驶时出现方向盘抖动的问题。

设计过程中也考虑了维修拆卸的便利性，在其中两个对称卡爪的位置预留了拆卸缺口，后期需要更换或者拆卸轮辋盖时，可以用平口螺丝刀顺着缺口轻轻撬动就能取下，不会因为没有受力点硬撬导致盖体碎裂或者刮花轮毂表面。盖体的背面做了网格状的加强筋，加强筋的高度为1.5毫米，厚度1毫米，在不增加过多壁厚的前提下提升整个盖体的结构强度，避免受到轻微冲击时出现开裂变形的问题。另外标识区域的曲面和外圈的衔接处做了顺滑的圆角过渡，没有尖锐的棱角，一方面是成型时更容易脱模，另一方面日常擦拭车辆时也不会划伤手，也不容易积存灰尘，清洁起来更方便。

实际匹配验证的时候，要重点检查安装后的贴合度，盖体安装后和轮毂端面的间隙不能超过0.2毫米，周圈的间隙要均匀，不能出现一边高一边低的歪斜情况，同时要做拉拔力测试，正常成年人用手不能直接把盖体拔下来，要借助工具才能拆卸，保证行驶中不会因为离心力或者震动脱落。还要做高低温循环测试，在-40摄氏度到85摄氏度的环境下放置24小时后，卡接结构不能出现脆断，盖体不能出现变形松脱的情况，满足不同气候区域的使用需求。针对铝轮的使用场景，盖体和铝合金接触的位置没有设计尖锐的棱角，避免长期震动摩擦刮伤轮毂的漆面，影响轮毂的外观。
