大跨距龙门式数控等离子切割设备

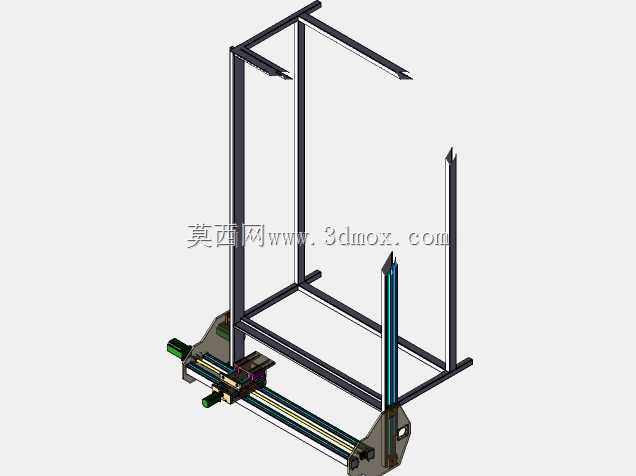

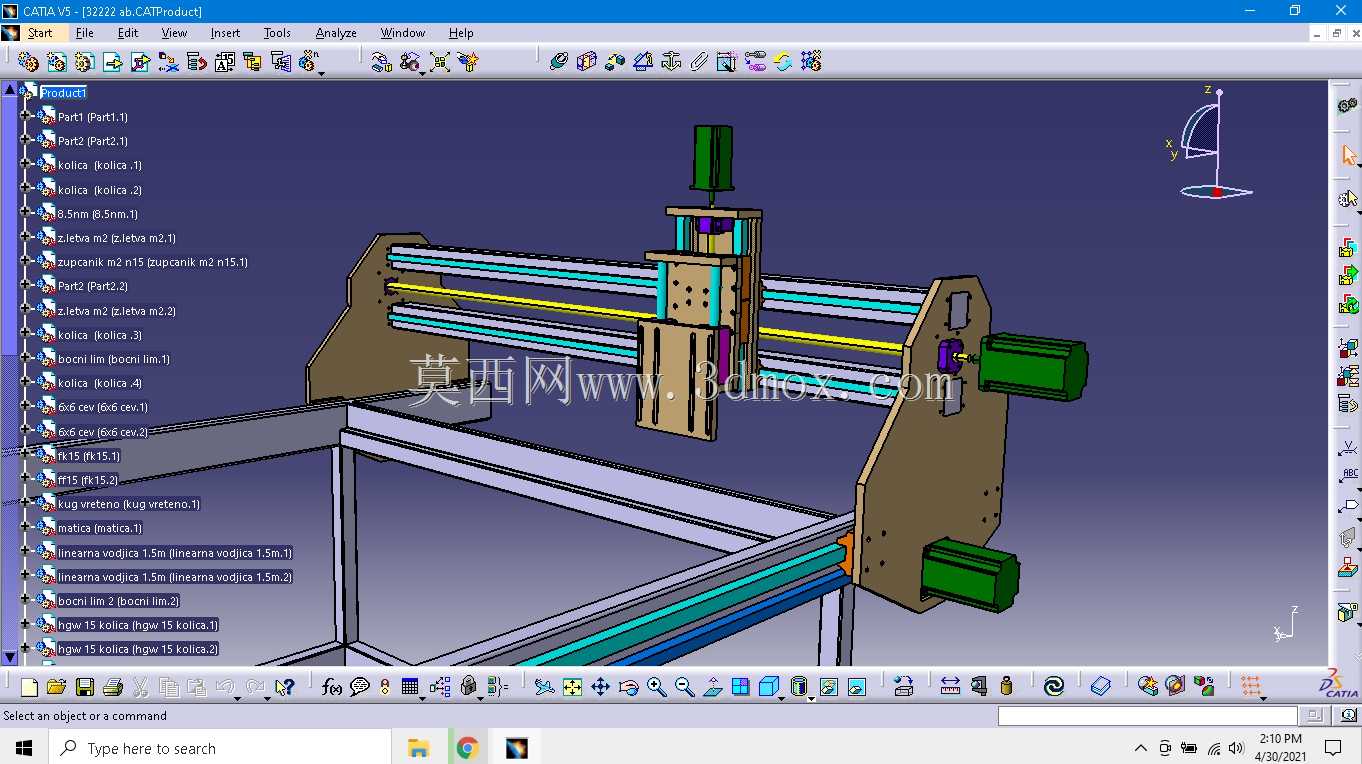

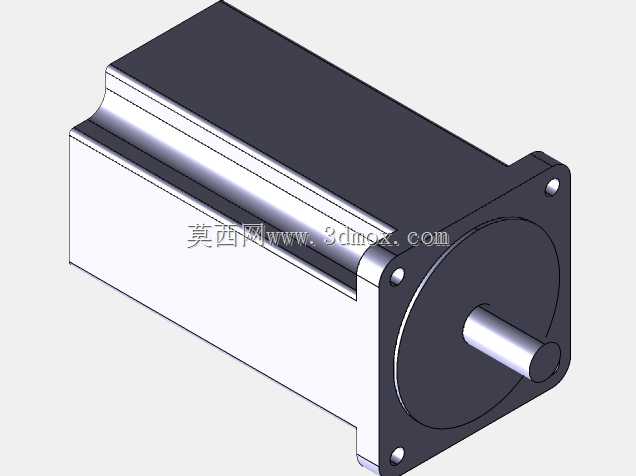

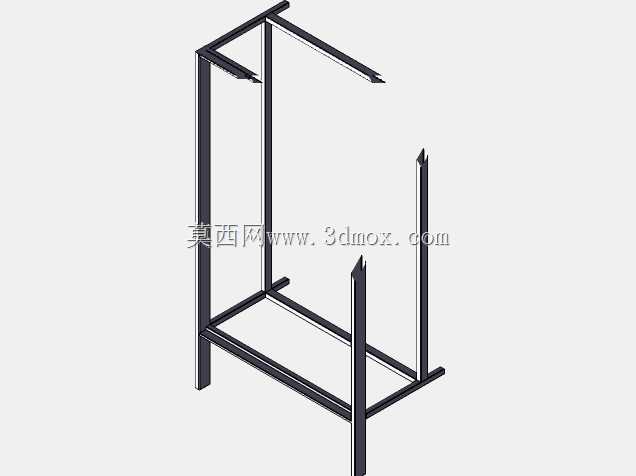

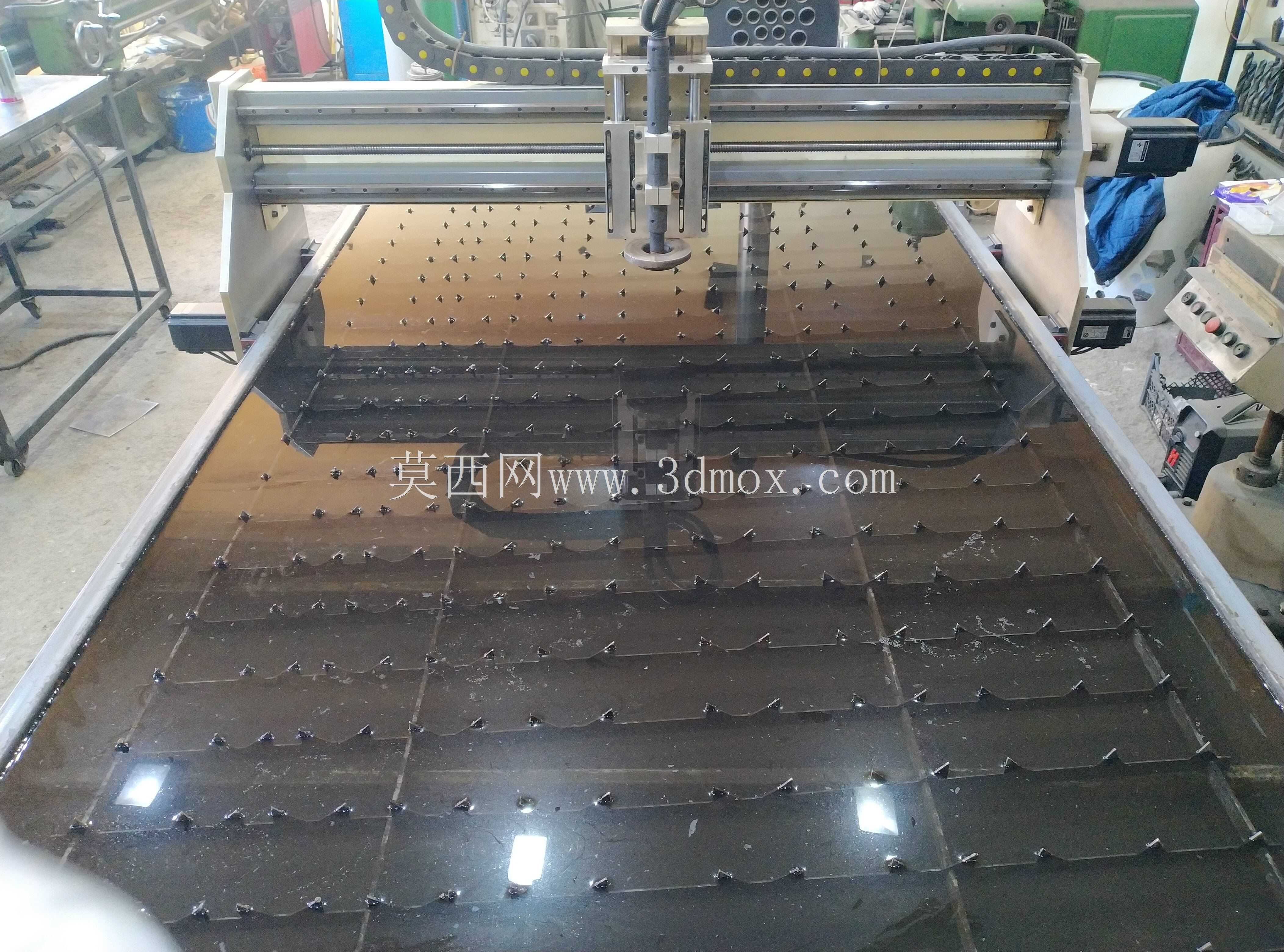

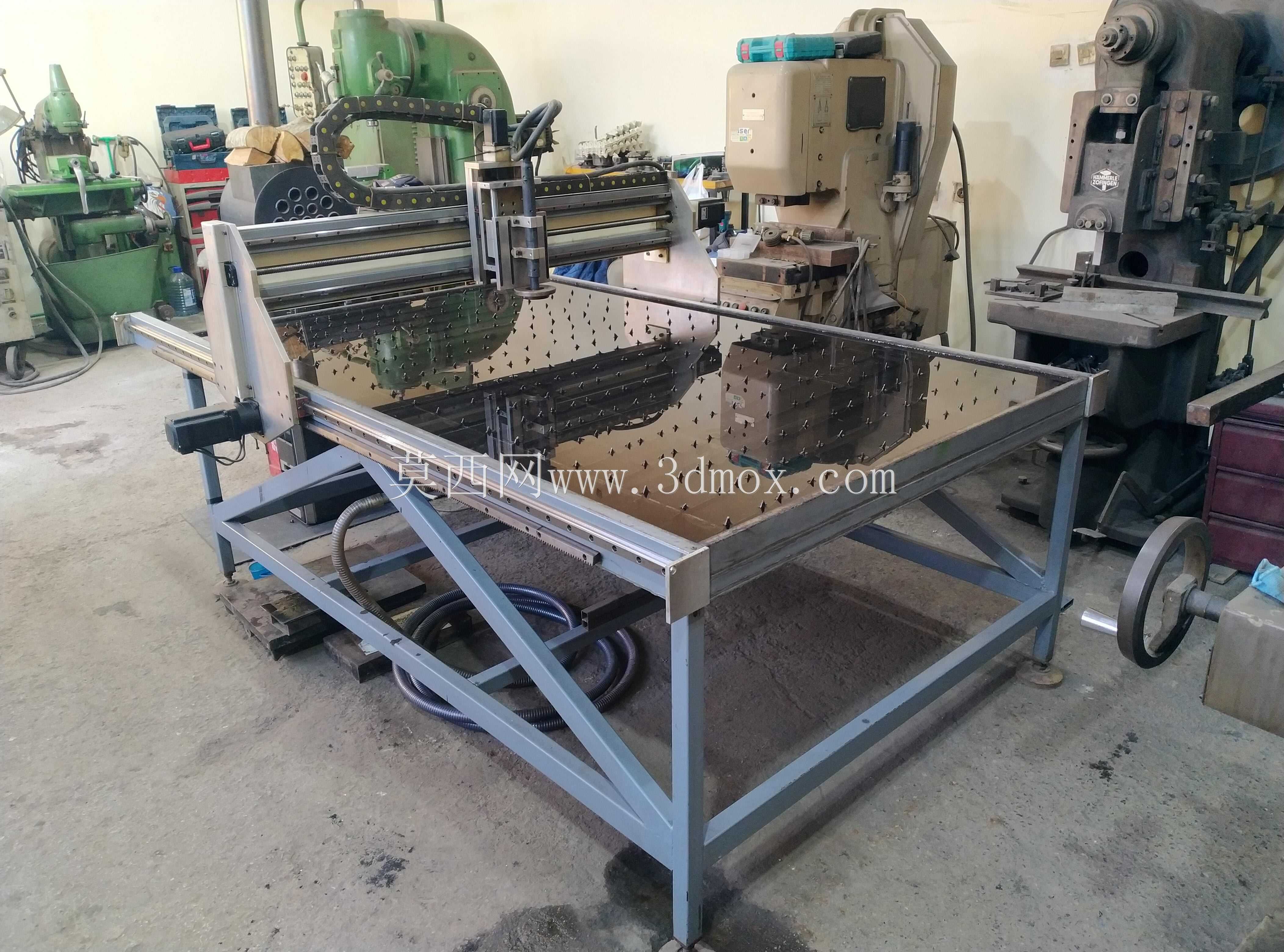

这款龙门式数控等离子切割设备，主要面向金属板材加工领域的批量下料场景，适配钣金加工厂、钢结构生产车间、工程机械配件加工、广告金属字制作等多个作业场景，能够完成碳钢板、不锈钢板、镀锌板、铝板等多种导电金属板材的异形轮廓切割作业，替代传统手工划线切割、仿形切割的低效加工模式，大幅提升金属下料的精度与加工效率，降低人工操作的技能门槛与劳动强度。设备采用经典龙门双边驱动结构设计，整体框架采用矩形钢管焊接后经时效去应力处理，保障大跨距作业下的结构刚性，避免长期运行出现的框架变形问题，有效保障切割过程的运行稳定性。横向移动横梁搭载等离子割炬安装滑座，滑座通过直线导轨与横梁连接，配合传动组件实现割炬的横向精准位移，两侧纵向端架同样配置导向与传动结构，配合双边驱动电机实现整机沿床身长度方向的同步纵向移动，割炬组件自带升降调节结构，能够根据板材厚度与切割工艺参数自动调整割嘴与板材表面的距离，保障切割电弧的稳定性，避免割嘴碰撞板材造成损坏。设备的有效加工幅面覆盖宽度1250mm、长度2000mm的板材区域，能够适配市面上常规尺寸的标准金属板材，无需提前对板材进行裁切分料即可直接上机加工，减少前期备料工序。安装时需保障设备放置地面的水平度，预留周边板材上下料的操作空间，两侧纵向导轨的安装平行度需控制在公差范围内，避免运行卡顿或切割轮廓偏差。设计过程中充分考虑了设备的维护便利性，传动导轨、齿条等易损耗部件均设计为外露易拆装结构，日常清理切割飞溅、加注润滑脂的操作无需拆解大量结构件，两侧驱动端的电机、传动组件均预留检修空间，降低后期维护的时间成本。设备的走线采用拖链内置布局，所有动力线缆、控制线缆、气路管路均收纳于柔性拖链内，随移动部件同步运动时不会出现线缆拉扯、管路弯折损坏的问题，同时避免切割飞溅烫坏线缆管路，提升设备运行的可靠性。该设备能够实现任意平面图形的自动切割加工，支持导入常规的加工路径文件，无需制作专用模具，小批量多品种的加工场景下无需额外准备工装，切换加工任务仅需调用对应加工文件即可快速投产，相比传统切割方式能够大幅减少材料浪费，切割后的工件边缘挂渣少、轮廓精度高，减少后续打磨修整的工作量。
